ИСТОЧНИКИ ПИТАНИЯ EF A
ОБЩИЕ СВЕДЕНИЯ
Источники питания серии EF А предназначены для обеспечения стабилизированного питания электронного оборудования высокой степени ответственности.
Источник питания AC/DC предназначен для преобразования переменного напряжения или постоянного напряжения в постоянное стабилизированное напряжение 24 В и применяется для обеспечения стабилизированного питания электронного оборудования высокой степени ответственности. Источники имеют посадочное крепление на DIN-рельс.
Превосходные электрические параметры, высокая устойчивость к внешним помехам, дистанционная диагностика, компенсация провалов напряжения, защита от перенапряжения и перегрузки, прочный корпус позволяют использовать источники питания серии EF в жестких условиях промышленной эксплуатации на необслуживаемых технологических объектах.
Применение источников питания серии EF позволяет строить системы питания на различные выходные мощности, с возможностью организации резервированных систем электропитания с функцией «горячей» замены.
Модули выпускаются в различных модификациях и различаются по конструкции, мощности и функциональности:
- EF A – источник питания;
- EF A UPS – источник бесперебойного питания (UPS);
- EF R – модуль обеспечения резервирования.
✔ ИСТОЧНИКИ ПИТАНИЯ СЕРИИ EF A ВКЛЮЧЕНЫ В РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ МИНПРОМТОРГ № 10193604 -10382689 ОТ 27.02.2023 г.
ПРИМЕНЕНИЕ
Область применения модулей – комплексы автоматизации технологических процессов, системы контроля и управления и создания обеспечения безопасности в отраслях нефтяной и газовой промышленности, энергетики и других отраслей.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Источников питания
Источники питания AC/DC серия EF A
| Параметры | входа | входа | выхода | выхода | выхода | |
| Напряжение | переменного тока | постоянного тока | Напряжение | Выходной ток | Выходная мощность | |
| EF A 1AC/24DC-1 | 90…264 В AC | 100…380 В DC | 24 В | 1 А | 24 Вт | |
| EF A 1AC/24DC-2,5 | 90…264 В AC | 100…380 В DC | 22...28 В DC | 2,5 А | 60 Вт | |
| EF A 1AC/24DC-4 | 90…264 В AC | 100…380 В DC | 22...28 В DC | 4 А | 100 Вт | |
| EF A 1AC/24DC-8 | 90…264 В AC | 100…380 В DC | 22...28 В DC | 8 А | 200 Вт | |
| EF A 1AC/24DC-16 | 90…264 В AC | 120…380 В DC | 22...28 В DC | 16 А | 400 Вт |
Источники бесперебойного питания AC/DC серия EF A
| Параметры | входа | входа | выхода | выхода | выхода | |
| Напряжение | переменного тока | постоянного тока | Напряжение | Выходной ток | Выходная мощность | |
| EF A UPS 1AC/24DC-4 | 90…264 В AC | 100…380 В DC | 24 В DC | 4,2 А | 100 Вт | |
| EF A UPS 1AC/24DC-8 | 90…264 В AC | 100…380 В DC | 24 В DC | 8,3 А | 200 Вт | |
| EF A UPS 1AC/24DC-16 | 90…264 В AC | 120…380 В DC | 24 В DC | 16,7 А | 400 Вт |
Источники питания DC/DC
| Параметры | входа | входа | выход | выход | выход | |
| Напряжение | постоянного тока | постоянного тока | Напряжение | Выходной ток | Выходная мощность | |
| EF A 24DC/24DC-4 | - | 20...30 В DC | 22…28 В DC | 4,2 А | 100 Вт |

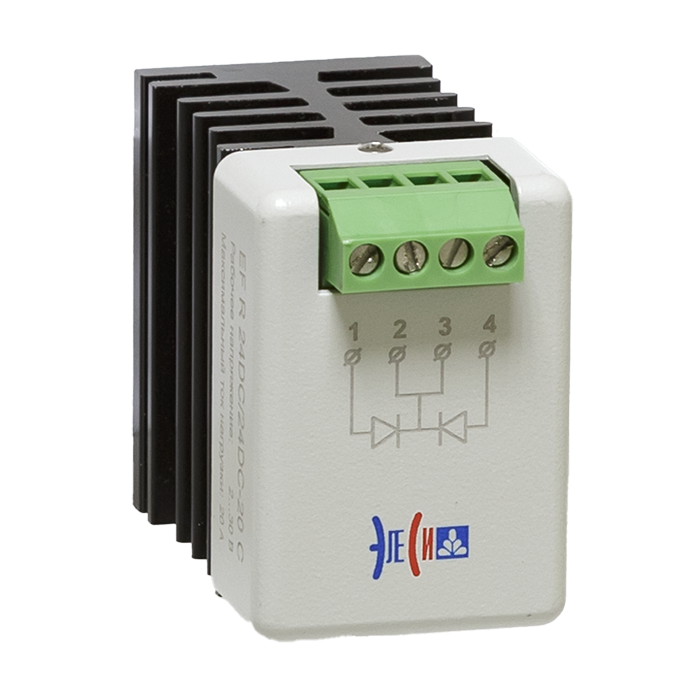

Источники питания DC/DC EF R Диодный модуль
| Модель | Напряжение постоянного тока | Максимальный ток нагрузки | |
| EF R 24DC/24DC-20 | 2...40 В | 20 А |

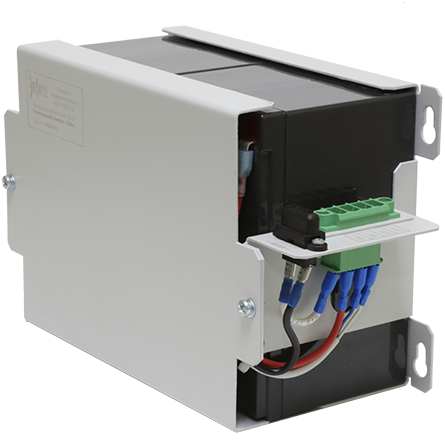

Аккумуляторные модули
| Модель | Тип | Номинальное напряжение | Максимальный ток нагрузки | |
| АБ-24МП-7 | герметичный свинцово-кислотный | 24 В | 7,2 А/ч | |
| АБ-24МП-12 | герметичный свинцово-кислотный | 24 В | 12 А/ч | |
| АБ-24МП-27 | герметичный свинцово-кислотный | 24 В | 27 А/ч |
Требования устойчивости к климатическим и механическим воздействиям
Требования устойчивости к климатическим воздействиям
| Относительная влажность при температуре 35 ˚С без конденсации влаги, %, не более | 95 | |
| Температура окружающего воздуха, °С | - 25 … + 60 °С |
Требования устойчивости к механическим воздействиям
| По устойчивости к механическим воздействиям | группа F3 по ГОСТ Р 52931 | |
| Степень защиты, обеспечиваемая оболочкой | IP20 |
ОБЩИЕ СВЕДЕНИЯ
Источники питания AC/DC предназначены для преобразования переменного и постоянного напряжения в постоянное стабилизированное напряжение 24 В.
ФУКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Диапазоны входных напряжений: 90…264 В AC, 90 (120) …380 В DC;
- Номинальное выходное напряжение: 24 В;
- Возможность регулировки выходного напряжения у отдельных моделей;
- Максимальный ток нагрузки: 1…16 А;
- Выходная мощность от 24 до 400 Вт;
- Подключение разъемными клеммными колодкам;
- Диапазон рабочих температур от -25 до +60 ˚С;
- Устойчивость к провалам напряжения сети;
- Параллельное подключение для резервирования и горячей замены;
- Высокая надежность;
- Монтаж на DIN-рельс.
Источник питания EF А 1AC/24DC-1
КРАТКО: 24 Вт, 1-фазная сеть, регулирование в первичной цепи, пластиковый корпус, монтаж на DIN-рейку
Код для заказа: PS24E001D01
описание
Входное напряжение постоянного/переменного тока 100…380 В/90…264 В, выходная мощность 24 Вт, выходное напряжение 24 В, выходной ток 1 А, защита от перегрузки, перенапряжения, перегрева; рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - II; пластиковый корпус шириной 22,5 мм.
- Широкий диапазон входных напряжений
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 22,5 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А 1AC/24DC-1 | |
| Код заказа | PS24E001D01 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 90…264 | |
| Частота входной сети, Гц | 50 ±2 | |
| Максимальный потребляемый ток при входном напряжении, А: 220 В, 50 Гц | 0,15 | |
| Максимальный потребляемый ток при входном напряжении, А: 90 В, 50 Гц | 0,35 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 18 | |
| Входной предохранитель (внутренний), А | 1 (плавкий) | |
| Устойчивость к провалам сети, мс | <20 (220 В АС) | |
| Защита от перенапряжений на входе | Да (варистор) | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 24 | |
| Номинальное выходное напряжение, В | 24±2% | |
| Регулирование выходного напряжения | - | |
| Выходной ток, не более, А | 1 | |
| Токоограничение, % | 115…130 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 2,5/3,5 | |
| КПД, % | >70 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50˚С…60˚С (1,6% / ˚С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация выходного напряжения | Светодиод | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6%/˚С) | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Пластик | |
| Размеры, ШхВхГ, мм | 22,5 х 109 х 115,5 | |
| Масса, кг | 0,18 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,35…2,5 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2 Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ | 80000 | |
| Срок службы, лет | 10 |

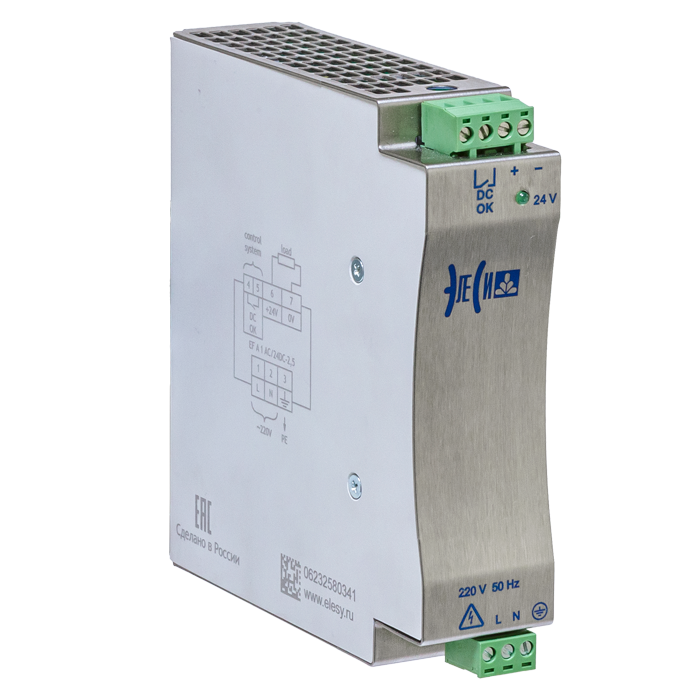

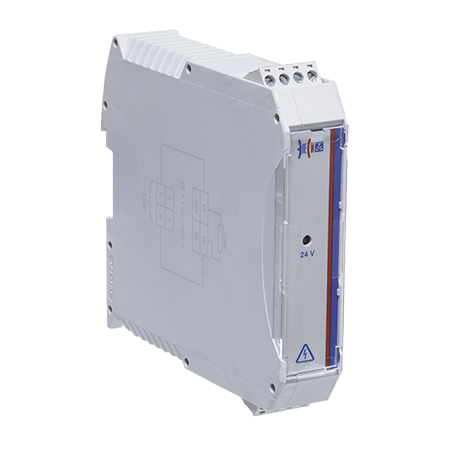

ВНЕШНИЙ ВИД
EF A 1AC/24DC-1

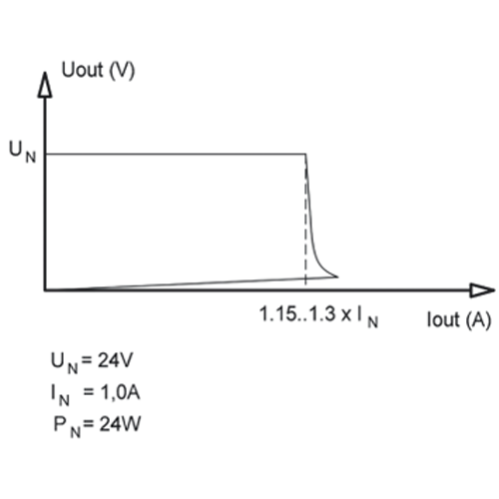

ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF A 1AC/24DC-1

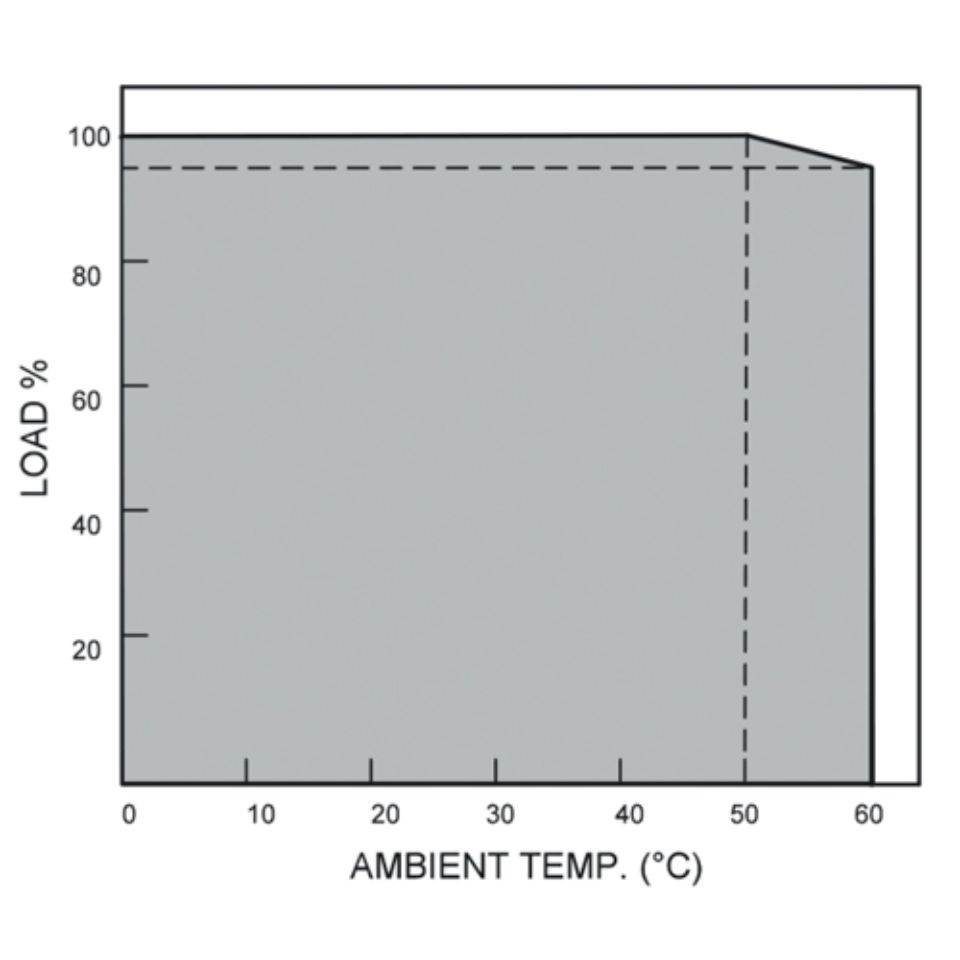

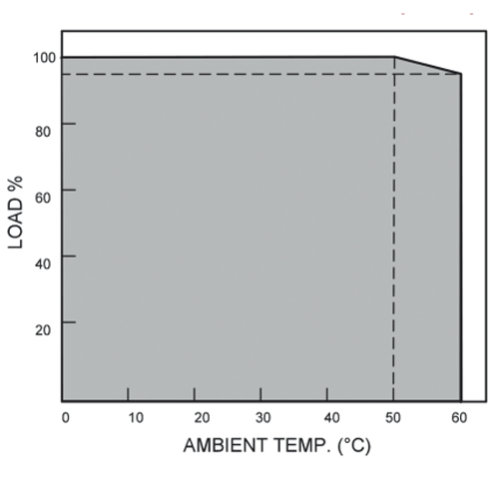

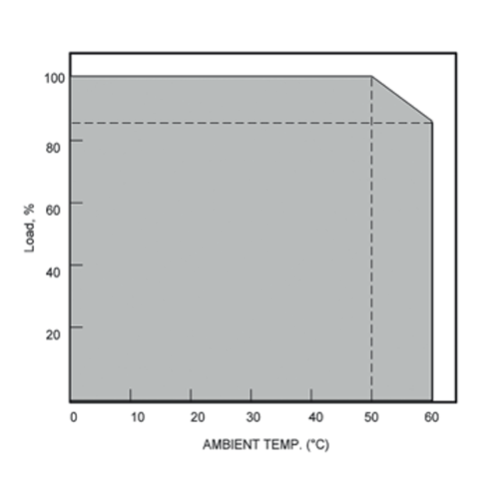

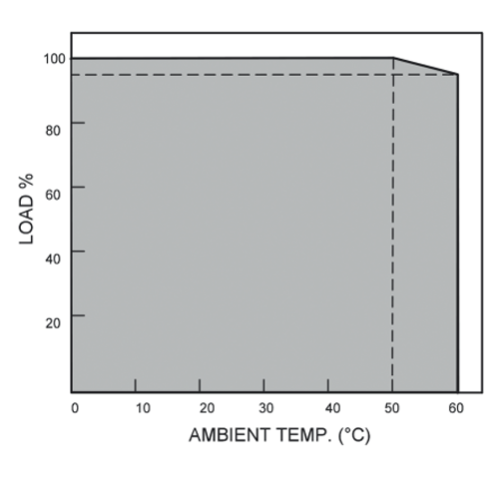

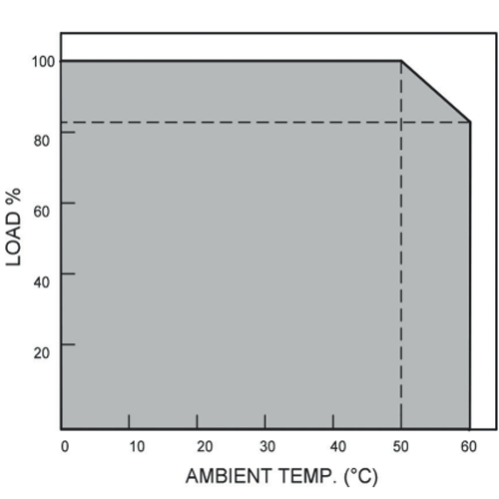

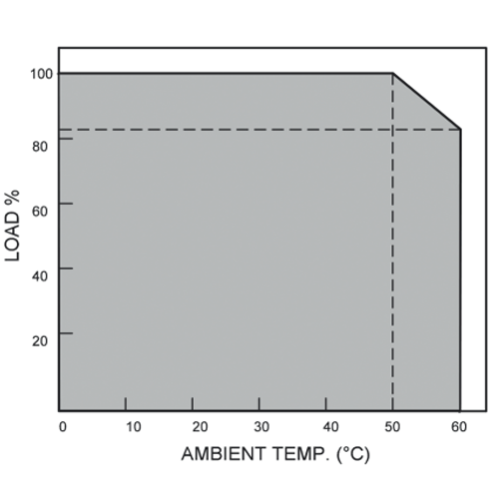

ОГРАНИЧЕНИЕ МОЩНОСТИ
EF A 1AC/24DC-1

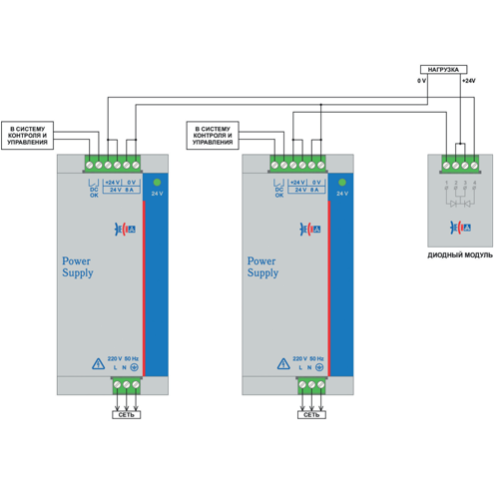

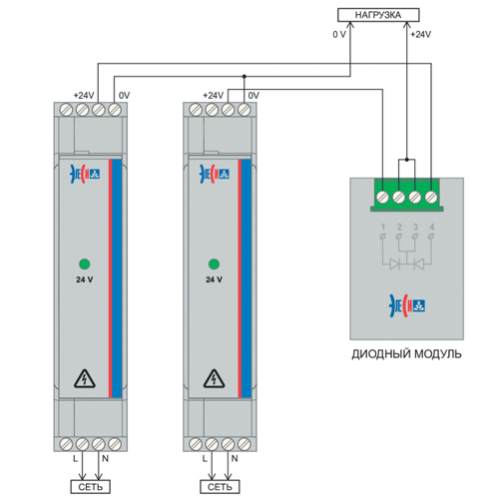

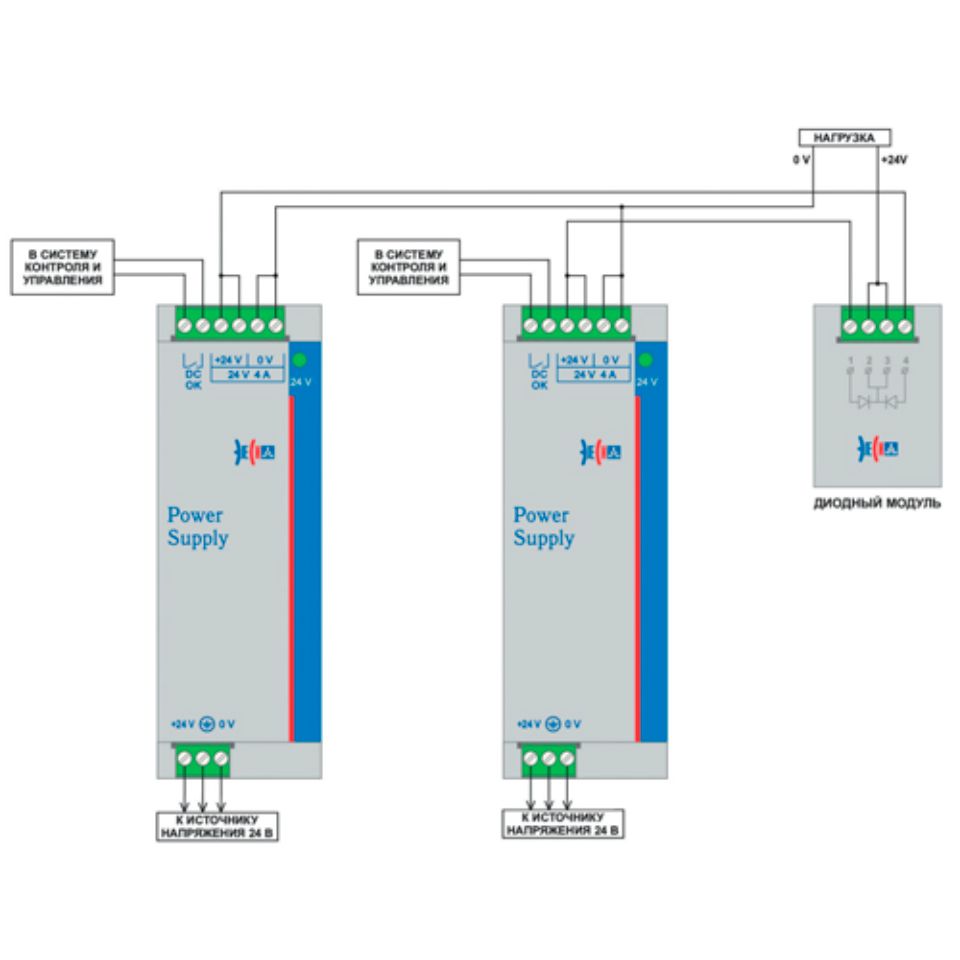

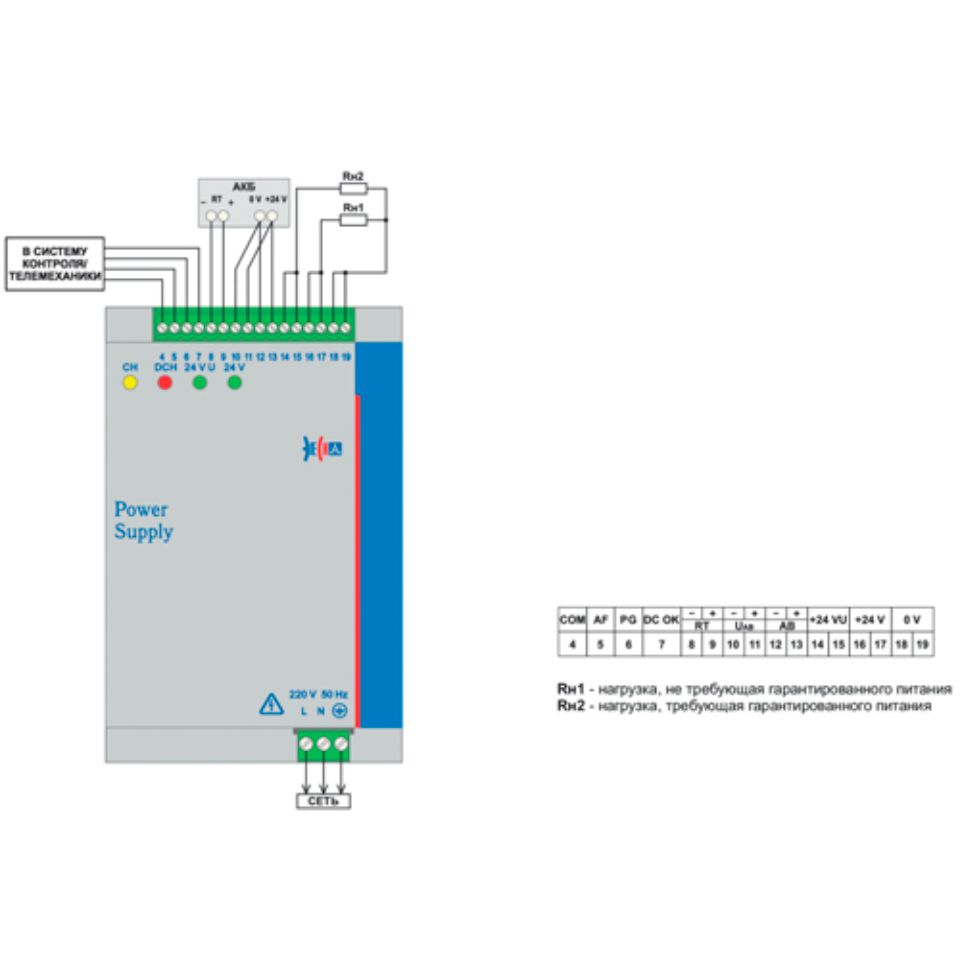

Схема подключения с резервированием
EF A 1AC/24DC-1

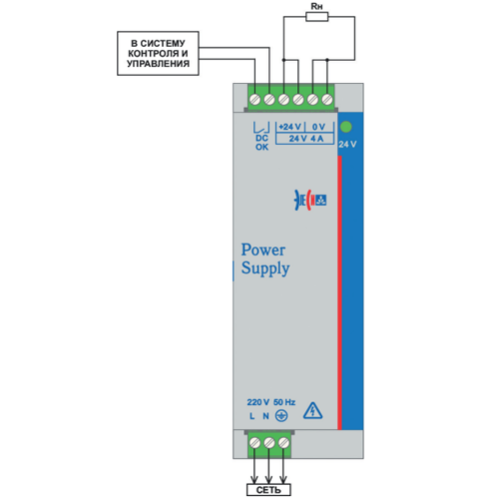

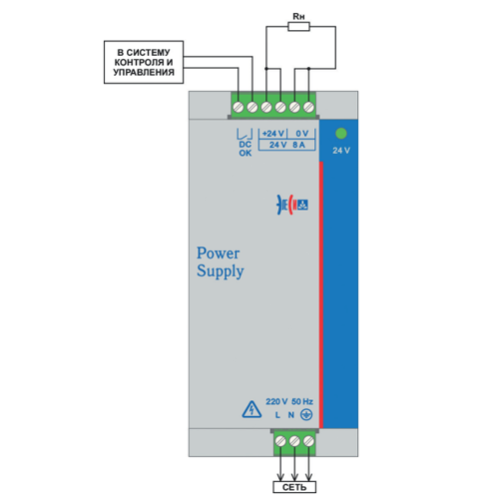

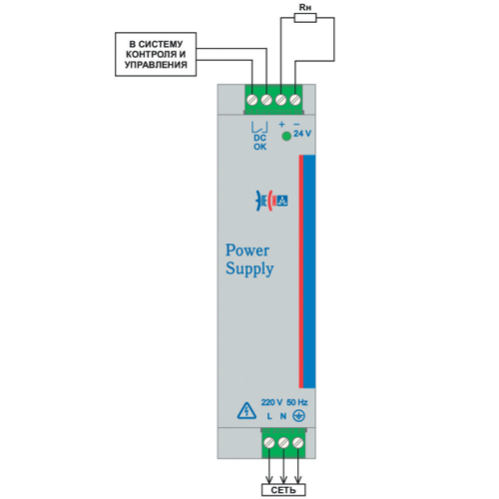

Схема подключения без резервирования
EF A 1AC/24DC-1
Источник питания EF А 1AC/24DC-2,5
КРАТКО: 60 Вт, 1-фазная сеть, регулирование в первичной цепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24E001D02
ОПИСАНИЕ
Входное напряжение постоянного/переменного тока: 100…380/90…264 В; выходная мощность: 60 Вт; выходное напряжение: 24 В; выходной ток: 2,5 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения; рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 35 мм.
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А 1AC/24DC-2,5 | |
| Код заказа | PS24E001D02 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 90…264 | |
| Частота входной сети, Гц | 50 ±2 | |
| Максимальный потребляемый ток при входном напряжении, А: 220 В, 50 Гц | 0,35 | |
| Максимальный потребляемый ток при входном напряжении, А: 90 В, 50 Гц | 0,8 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 18 | |
| Входной предохранитель (внутренний), А | 3,15 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 18 | |
| Защита от перенапряжений на входе | Да (варистор) | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 24 | |
| Номинальное выходное напряжение, В | 24±2% | |
| Регулирование выходного напряжения | 22 … 28 | |
| Выходной ток, не более, А | 2,5 | |
| Токоограничение, % | 110 … 120 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 4/8,5 | |
| КПД, % | >70 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50˚С…60˚С (1,6% / ˚С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | Нормально разомкнутые контакты реле, 0,5 А; 30 В | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6% / ˚С) | |
| Температура хранения, ˚C | -40…85 | |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 35 x 145 x 137 | |
| Масса, кг | 0,5 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,35…2,5 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2 Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ | 80000 | |
| Срок службы, лет | 10 |

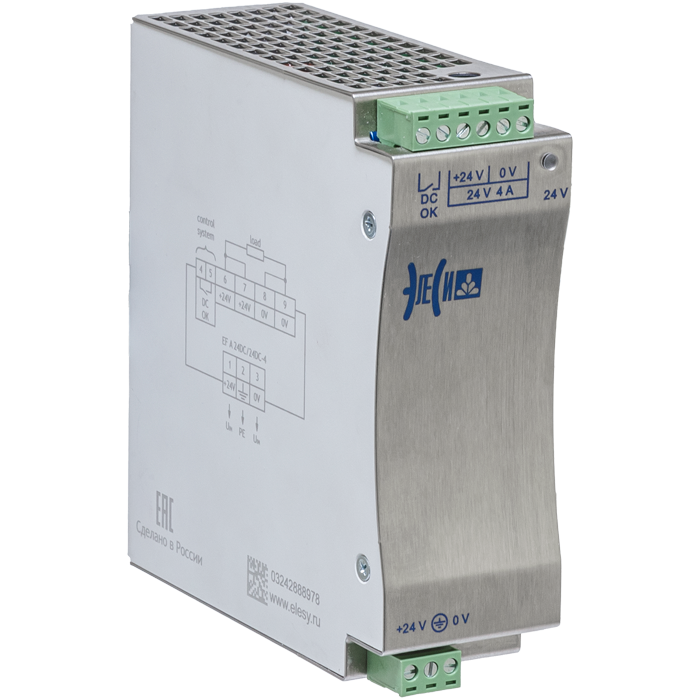

ВНЕШНИЙ ВИД
EF А 1AC/24DC-2,5

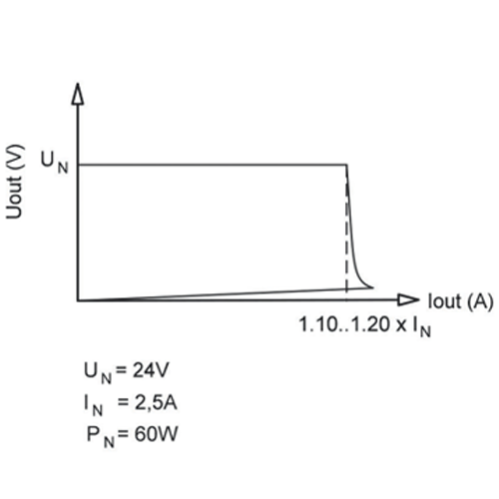

ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А 1AC/24DC-2,5

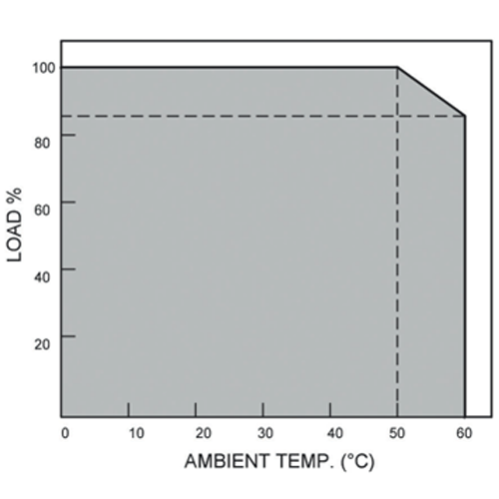

ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А 1AC/24DC-2,5

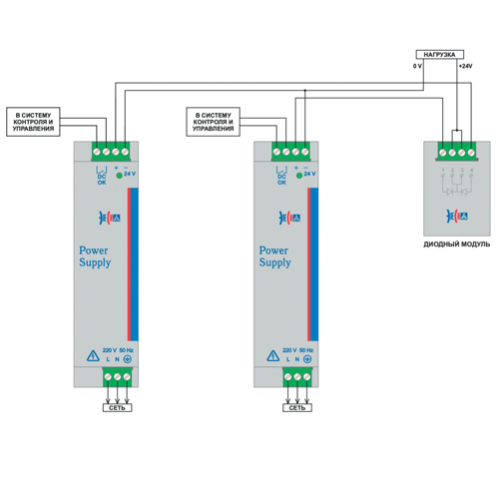

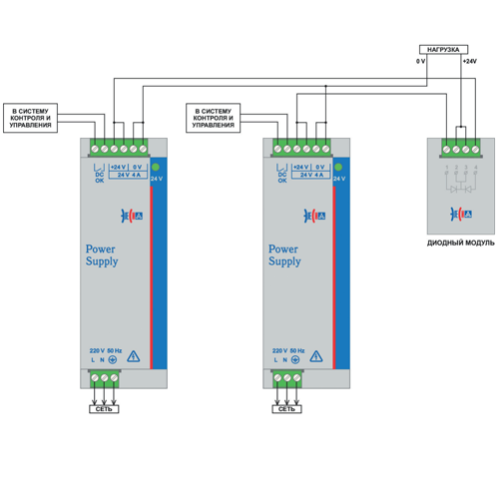

Схема подключения с резервированием
EF А 1AC/24DC-2,5
Схема подключения без резервирования
EF А 1AC/24DC-2,5
Источник питания EF А 1AC/24DC-4
КРАТКО: 100 Вт, 1-фазная сеть, регулирование в первичной цепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24E001D03
описание
Входное напряжение постоянного/переменного тока 100..380 В/ 90..264 В; выходная мощность 100 Вт; выходное напряжение 24 В; выходной ток 4,2 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения; рабочая температура от минус 25 до плюс 60 °С; класс электробезопасности - I; металлический корпус шириной 45 мм.
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А 1AC/24DC-4 | |
| Код заказа | PS24E001D03 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 90…264 | |
| Частота входной сети, Гц | 45…65 | |
| Максимальный потребляемый ток при входном напряжении, А: 220 В, 50 Гц | 0,7 | |
| Максимальный потребляемый ток при входном напряжении, А: 90 В, 50 Гц | 1,8 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 30 | |
| Входной предохранитель (внутренний), А | 3,15 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 18 | |
| Защита от перенапряжений на входе | Да (варистор) | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | ≤ 100 | |
| Номинальное выходное напряжение, В | 24±2% | |
| Регулирование выходного напряжения | 22 … 28 | |
| Выходной ток, не более, А | 4,2 | |
| Токоограничение, % | 110 … 120 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 5/15 | |
| КПД, % | >80 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50˚С…60˚С (1,6% / ˚С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация выходного напряжения | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | Нормально разомкнутые контакты реле, 0,5 А; 30 В | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6% / ˚С) | |
| Температура хранения, ˚C | –55 … 70 | |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 45 x 145 x 137 | |
| Масса, кг | 0,6 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,35…2,5 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2 Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ | 80000 | |
| Срок службы, лет | 10 |

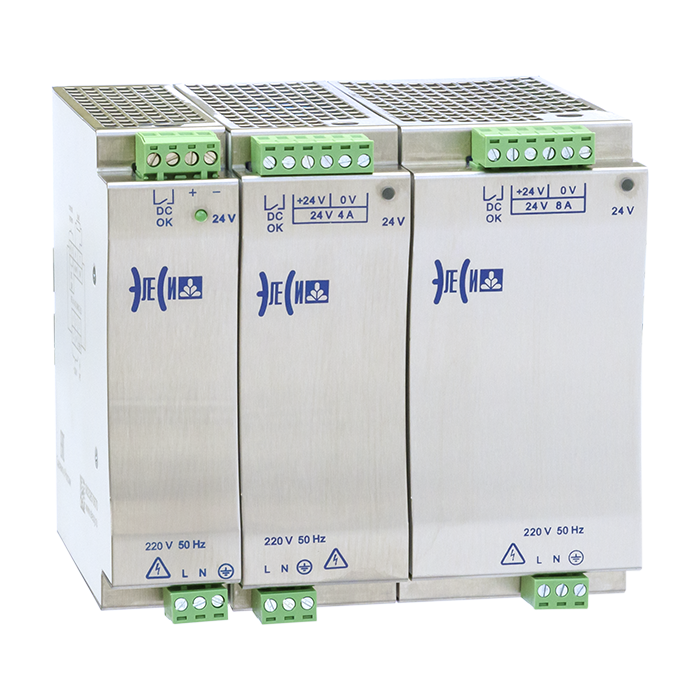

ВНЕШНИЙ ВИД
EF А 1AC/24DC-4

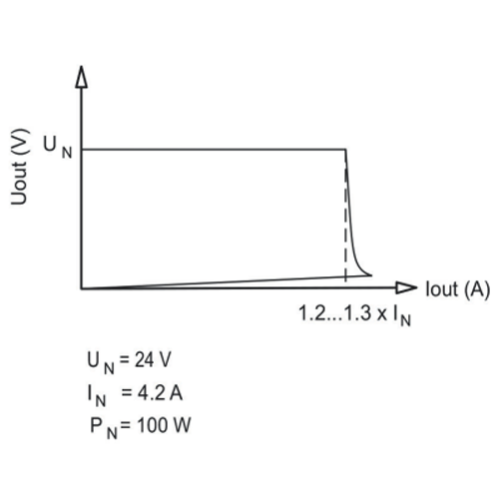

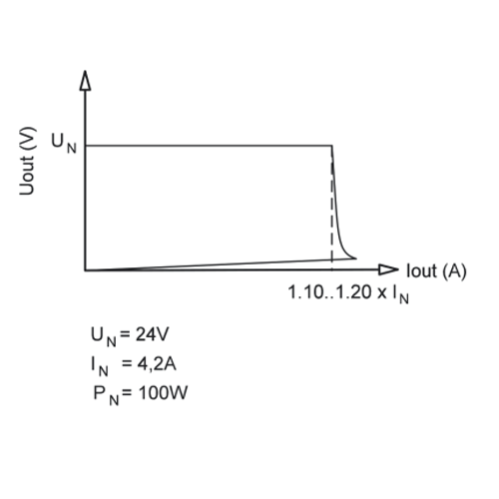

ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А 1AC/24DC-4

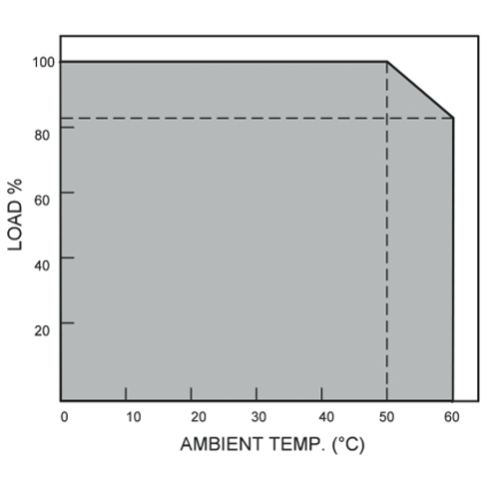

ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А 1AC/24DC-4
Схема подключения с резервированием
EF А 1AC/24DC-4
Схема подключения без резервирования
EF А 1AC/24DC-4
Источник питания EF А 1AC/24DC-8
КРАТКО: 200 Вт, 1-фазная сеть, регулирование в первичной цепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку
Код для заказа: PS24E001D04
описание
Входное напряжение постоянного/переменного тока 100…380 В/90 (120*)…264 В; выходная мощность: 200 Вт; выходное напряжение: 24 В; выходной ток: 8,3 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения; рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 64 мм.
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А 1AC/24DC-8 | |
| Код заказа | PS24E001D04 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) * при уставке выходного напряжения свыше 25 В | 90…264 | |
| Частота входной сети, Гц | 45…65 | |
| Максимальный потребляемый ток при входном напряжении, А: 220 В, 50 Гц | 1,1 | |
| Максимальный потребляемый ток при входном напряжении, А: 90 В, 50 Гц | 2,7 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 15 | |
| Входной предохранитель (внутренний), А | 5 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 13 | |
| Защита от перенапряжений на входе | Да (варистор) | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | ≤ 200 | |
| Номинальное выходное напряжение, В | 24±2% | |
| Регулирование выходного напряжения | 22 … 28 | |
| Выходной ток, не более, А | 8,3 | |
| Токоограничение, % | 110 … 130 от Pном | |
| Параллельное подключение | Да, с внешним диодным модулем резервирования (EF R 24DC/24DC-20) | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 6/26 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50˚С…60˚С (1,6% / ˚С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация выходного напряжения | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | Нормально разомкнутые контакты реле, 0,5 А; 30 В | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6% / ˚С) | |
| Температура хранения, ˚C | –55 … 70 | |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 45 x 145 x 137 | |
| Масса, кг | 0,8 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,35…2,5 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ | 80000 | |
| Срок службы, лет | 10 |

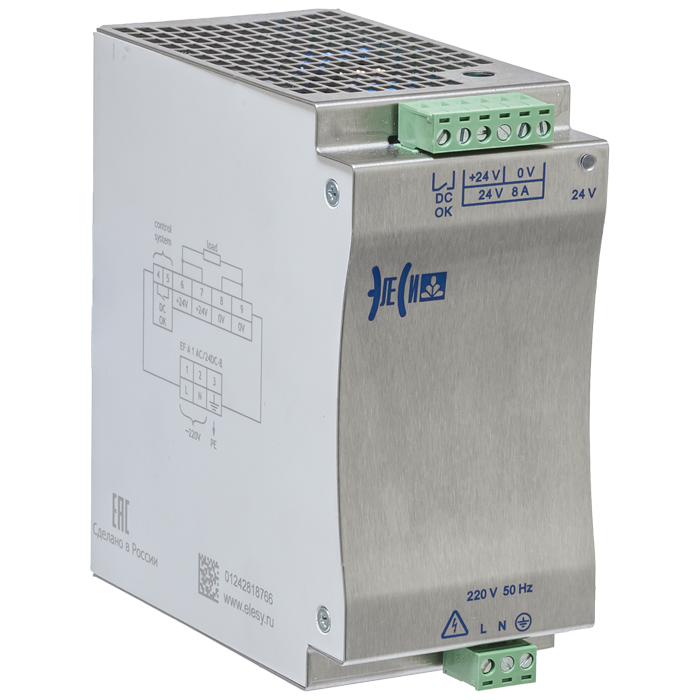

ВНЕШНИЙ ВИД
EF А 1AC/24DC-8

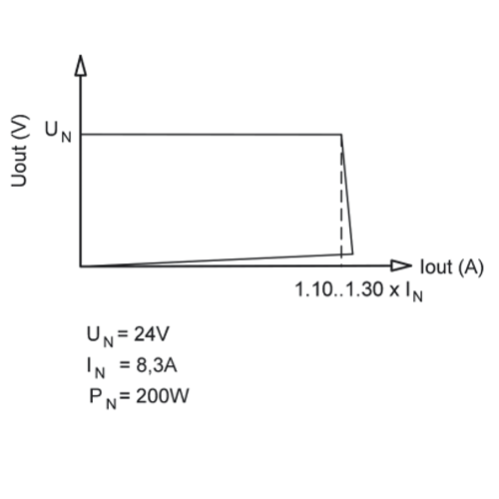

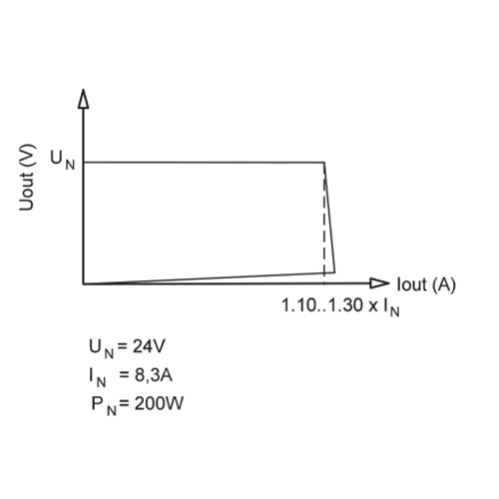

ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А 1AC/24DC-8
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А 1AC/24DC-8
Схема подключения с резервированием
EF А 1AC/24DC-8
Схема подключения без резервирования
EF А 1AC/24DC-8
Источник питания EF А 1AC/24DC-16
КРАТКО: 400 Вт, 1-фазная сеть, регулирование в первичной цепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24E001D05
описание
Входное напряжение постоянного/переменного тока 120…380 В/ 90…264 В; выходная мощность: 400 Вт; выходное напряжение: 24 В; выходной ток: 16,7 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжени, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I, металлический корпус шириной 87 мм.
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
технические данные
| Модификация | EF А 1AC/24DC-16 | |
| Код заказа | PS24E001D05 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 90…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 5 | |
| Входной предохранитель (внутренний), А | 6,3 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 25 | |
| Защита от перенапряжений на входе | Да (варистор) | |
| Выходные характеристики | ||
| Выходная мощность, Вт | ≤ 400 | |
| Номинальное выходное напряжение, В | 24±2% | |
| Регулирование выходного напряжения | 22 … 28 | |
| Выходной ток, не более, А | 16,7 | |
| Токоограничение, % | 105 … 110 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 4/40 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация выходного напряжения | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | Нормально разомкнутые контакты реле, 0,5 А; 30 В | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6% / ˚С) | |
| Температура хранения, ˚C | –55 … 70 | |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 87 x 145 x 150 | |
| Масса, кг | 1,4 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,35…2,5 | |
| Сечение проводов подключения выходных цепей, мм² | 0,35…6,0 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ | 80000 | |
| Срок службы, лет | 10 |

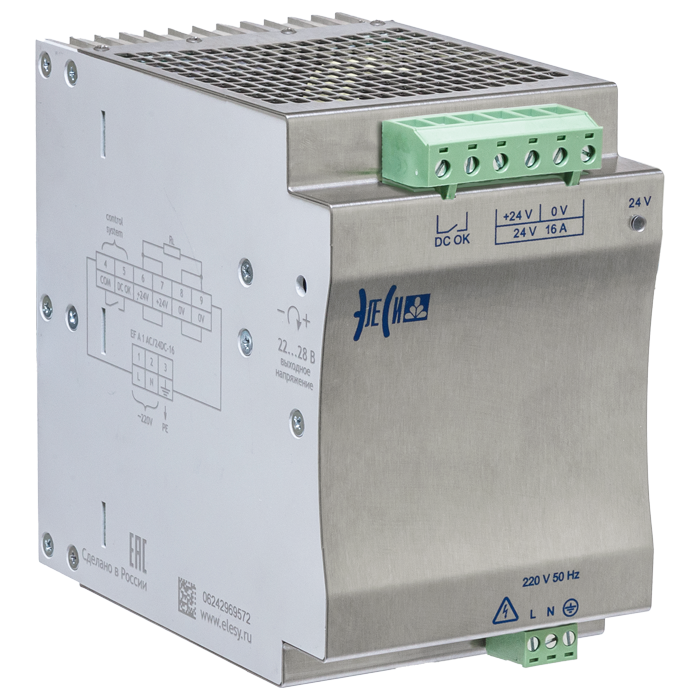

ВНЕШНИЙ ВИД
EF А 1AC/24DC-16

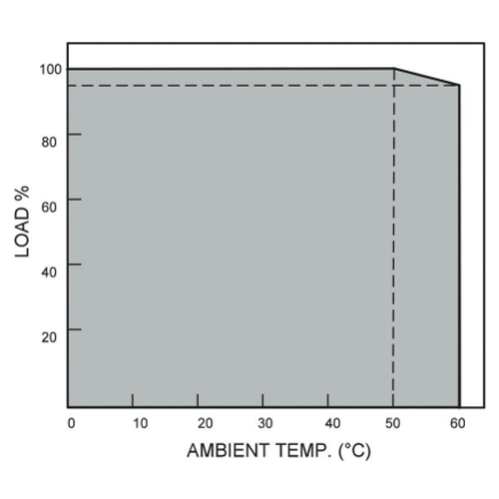

ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А 1AC/24DC-16

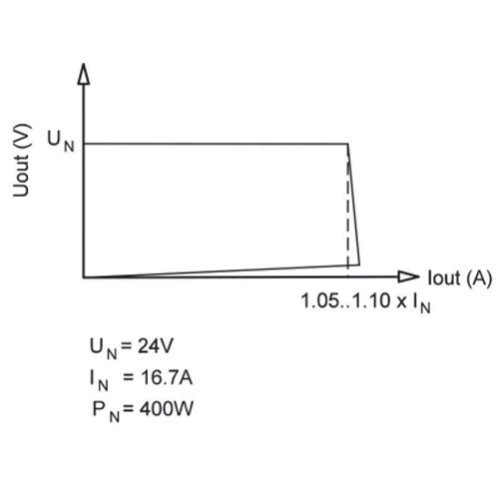

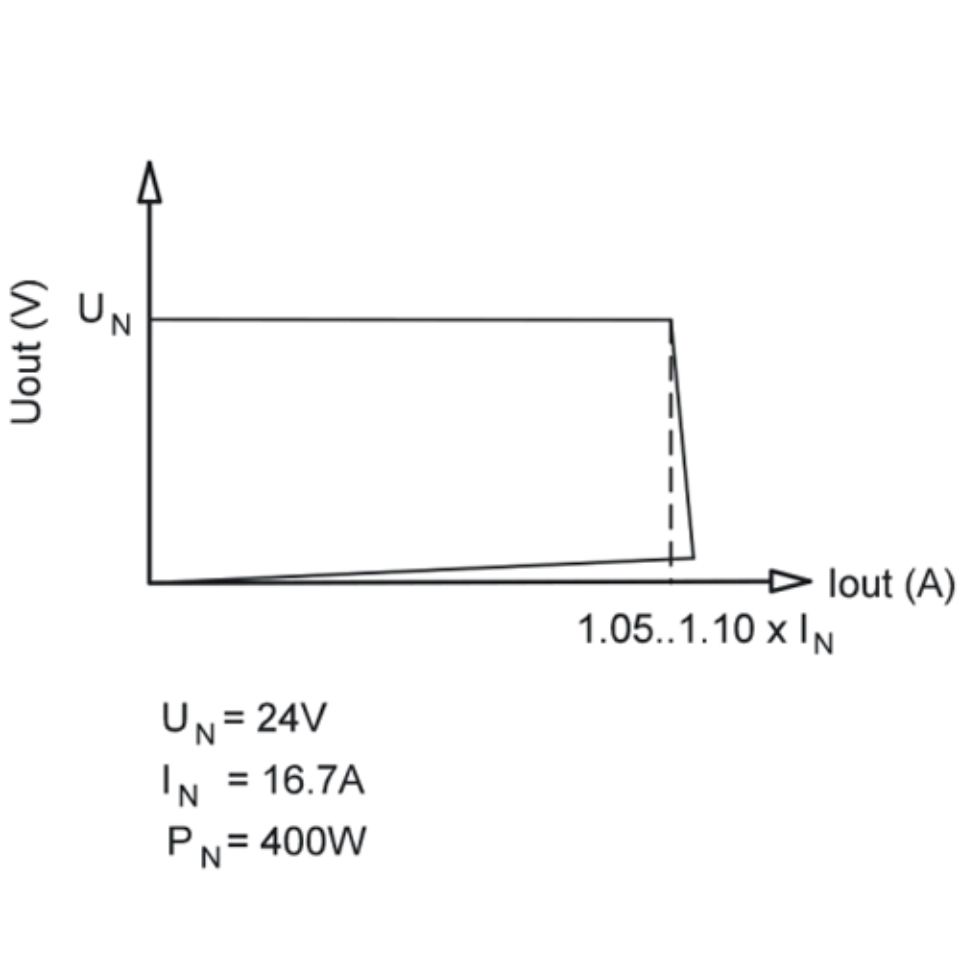

ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А 1AC/24DC-16

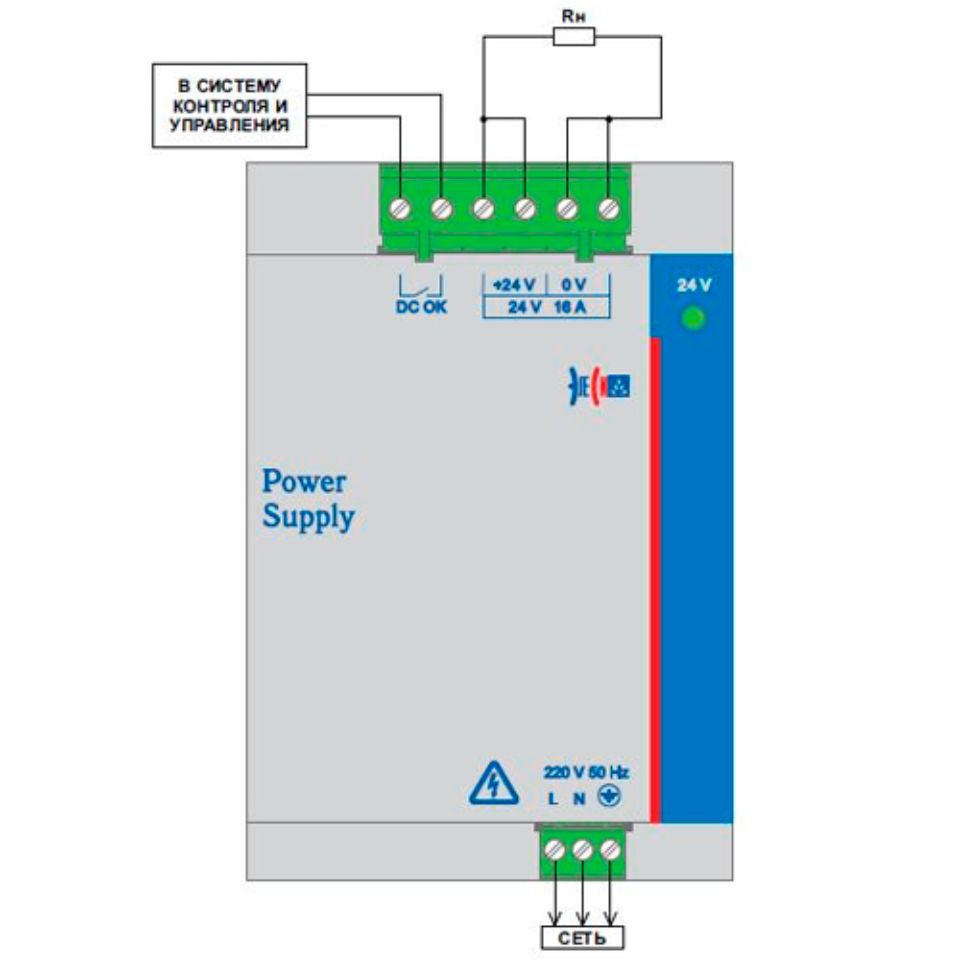

Схема подключения без резервирования
EF А 1AC/24DC-16

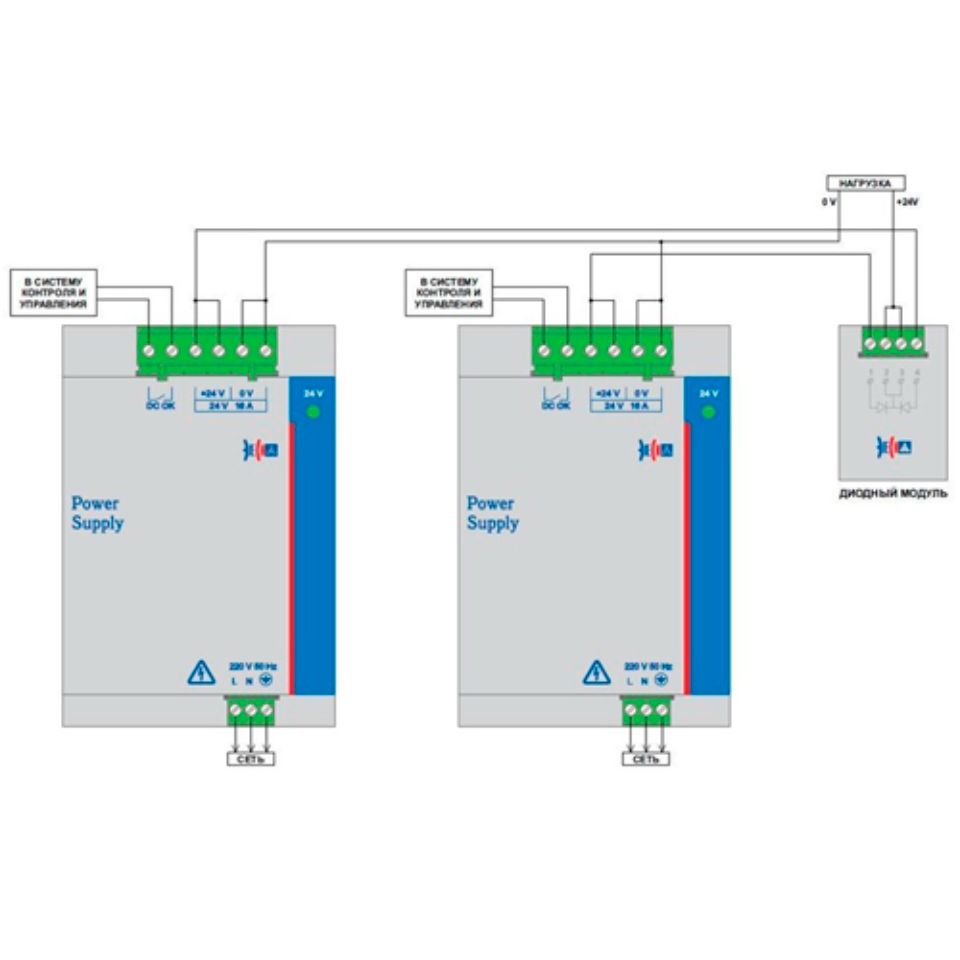

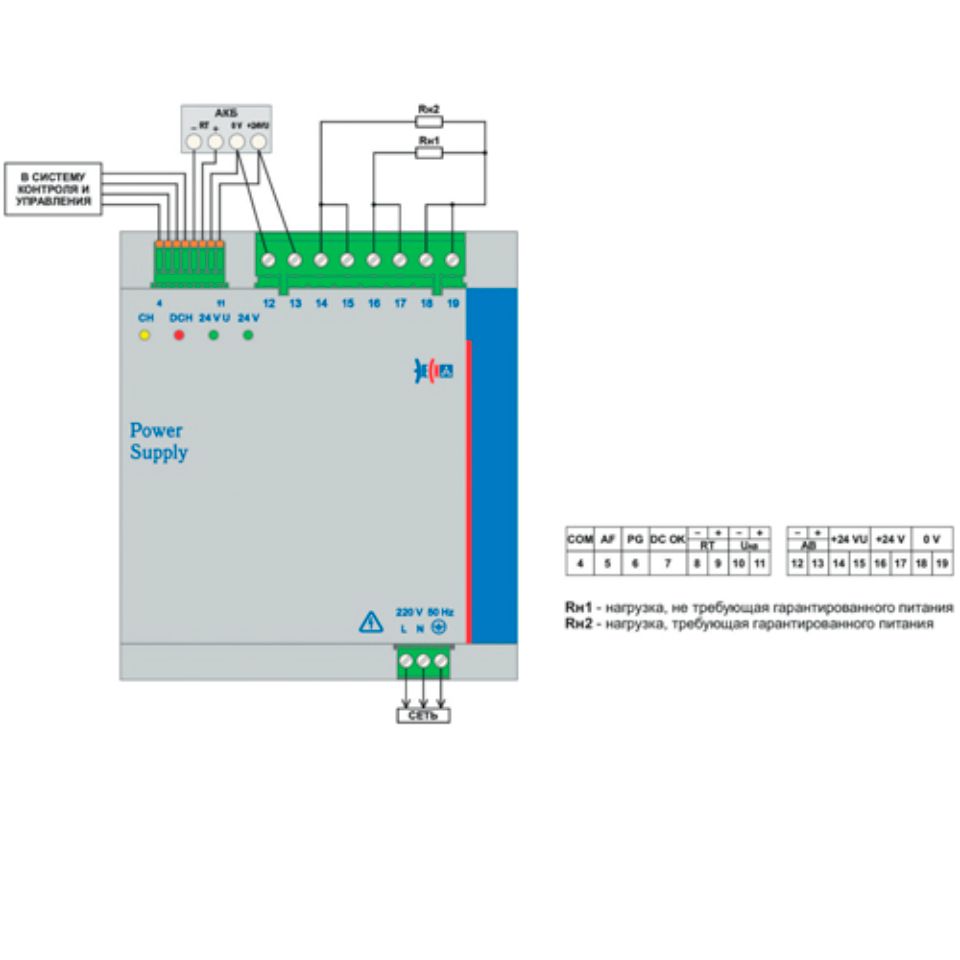

Схема подключения с резервированием
EF А 1AC/24DC-16

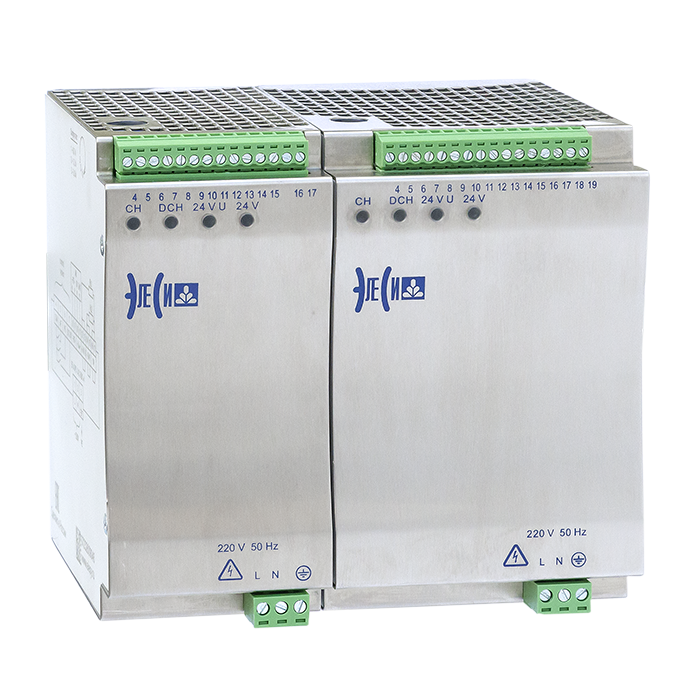

ОБЩИЕ СВЕДЕНИЯ
Источники бесперебойного питания серии EF A UPS при отказе стационарного электропитания обеспечивают непрерывную работу систем электронного оборудования в течении определенного времени за счет аккумуляторных батарей. Применение источников бесперебойного питания серии EF A UPS в системах электропитания позволяет обеспечить защиту оборудования от провалов и выбросов напряжения, импульсных перенапряжений, помех в системах электроснабжения и гарантировать функционирование системы.
ФУКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Диапазон входного напряжения: 90…264 В АС;
- Номинальное выходное напряжение: 24 В;
- Максимальный ток нагрузки: 4,2 - 16,7 А;
- Резервирование и горячая замена;
- Температурная компенсация напряжения заряда АКБ;
- Переход на питания от АКБ без изменения параметров выходного напряжения;
- Светодиодная индикация состояния выходного напряжения и АКБ;
- Дистанционная диагностика;
- Наличие дополнительного выхода негарантированного питания;
- Монтаж на DIN-рейку;
- Высокая надежность работы.

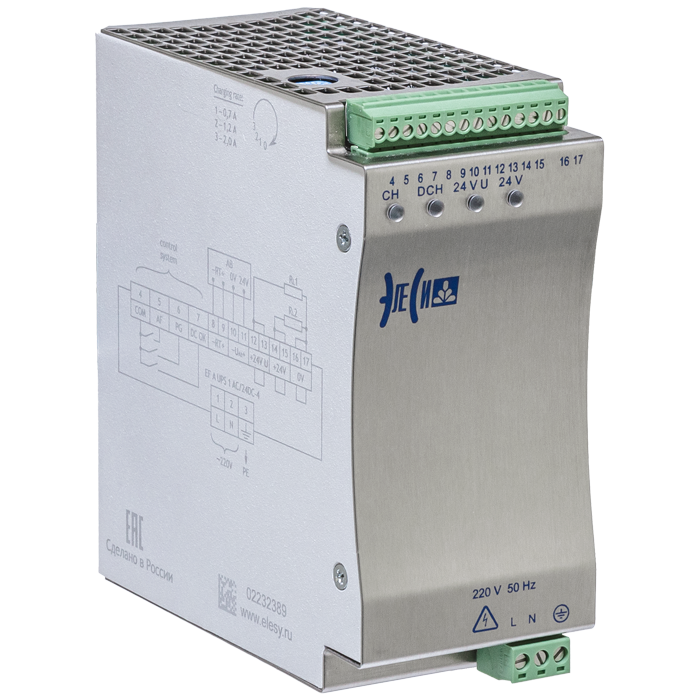

Источник питания EF А UPS 1AC/24DC-4
КРАТКО: 100 Вт, 1-фазная сеть, подключение внешних АБ, регулирование в первичной цепи, регулировка выходного напряжения (на заводе-изготовителе), металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24U004I01
ОПИСАНИЕ
Входное напряжение постоянного/переменного тока: 100... 380 В /90 ... 264 В; выходная мощность: 100 включая канал заряда АБ; выходное напряжение: 24 В; выходной ток до 4,2 А; ток заряда: 0,7 А, 1,2 А, 2 А; защита от перенапряжения, перегрузки и разряда АБ; возможность подключения АБ, переход на питание от АБ гарантированного выхода; рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 60 мм.
- Широкий диапазон входных напряжений
- Резервирование и «горячая» замена модулей
- Высокая стабильность выходного напряжения
- Активное токоограничение
- Температурная компенсация напряжения заряда аккумулятора
- Переход на питание от АБ без изменения параметров выходного напряжения
- Защита от перенапряжения, перегрузки и разряда АБ
- Светодиодная индикация состояния выходного напряжения и АБ
- Дистанционная диагностика
- Наличие дополнительного выхода негарантированного питания
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А UPS 1AC/24DC-4 | |
| Код заказа | PS24U004I01 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 90…264 | |
| Частота входной сети, Гц | 45…65 | |
| Максимальный потребляемый ток при входном напряжении, А:220 В, 50 Гц | 0,7 | |
| Максимальный потребляемый ток при входном напряжении, А:90 В, 50 Гц | 1,8 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 30 | |
| Входной предохранитель (внутренний), А | 3,15 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 18 | |
| Защита от перенапряжений на входе | Да (варистор 275 АС) | |
| Выходные характеристики | ||
| Выходная мощность, Вт | ≤ 100, Включая канал заряда АБ | |
| Номинальное выходное напряжение, В | 24 | |
| Выходной ток, не более, А | 4,2 | |
| Токоограничение, % | 110 … 120 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 7/18 | |
| КПД, % | >80 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50 °С … 60 °С (1,5 % / °С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Диагностические выходы | ||
| Количество выходов | 3 | |
| Тип выходов | Нормально разомкнутые контакты реле, ≤ 0,5 А; ≤ 40 В | |
| Значения выходов: DC ОК | Выходное напряжение в норме | |
| Значения выходов: PG | Переход на резервное питание | |
| Значения выходов: AF | Авария АБ, аккумуляторы разряжены | |
| Светодиодная индикация | ||
| Индикатор «24 V» — Зеленый цвет свечения | Выходное напряжение на негарантированном выходе «24 V» в норме | |
| Индикатор «24 VU»— Зеленый цвет свечения | Выходное напряжение на гарантированном выходе «24 VU» в норме | |
| Индикатор «CH» — Желтый цвет свечения | Заряд АБ | |
| Индикатор «CH»— Мигание желтым цветом свечения | Отсутствие АКБ, неисправность АБ, снижение напряжения АБ ниже 21,5 В | |
| Индикатор «CH» — Нет индикации | АБ полностью заряжена | |
| Индикатор «DCH»— Красный цвет свечения | Работа гарантированного выхода от АБ | |
| Параметры заряда аккумуляторных батарей | ||
| Тип АБ | Свинцовые, номинальное напряжение 24 В. Допускается последовательное соединение 2-х свинцовых АБ номинальным напряжением 12 В | |
| Номинальный ток заряда, А | 0,7 / 1,2 / 2 (выбирается пользователем) | |
| Отклонение тока заряда АБ от установленного значения, не более, % | 15 | |
| Напряжение переразряда АБ (при температуре плюс 25 ºС), В | 28,6 ± 0,6 | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 60х145х137 | |
| Масса, кг | 0,6 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения питания, мм² | 0,35…2,5 | |
| Сечение проводов подключения выходных цепей, мм² | 0,25…2,0 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, не менее, ч | 80000 | |
| Срок службы, лет | 10 |
ВНЕШНИЙ ВИД
EF А UPS 1AC/24DC-4
ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А UPS 1AC/24DC-4
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А UPS 1AC/24DC-4

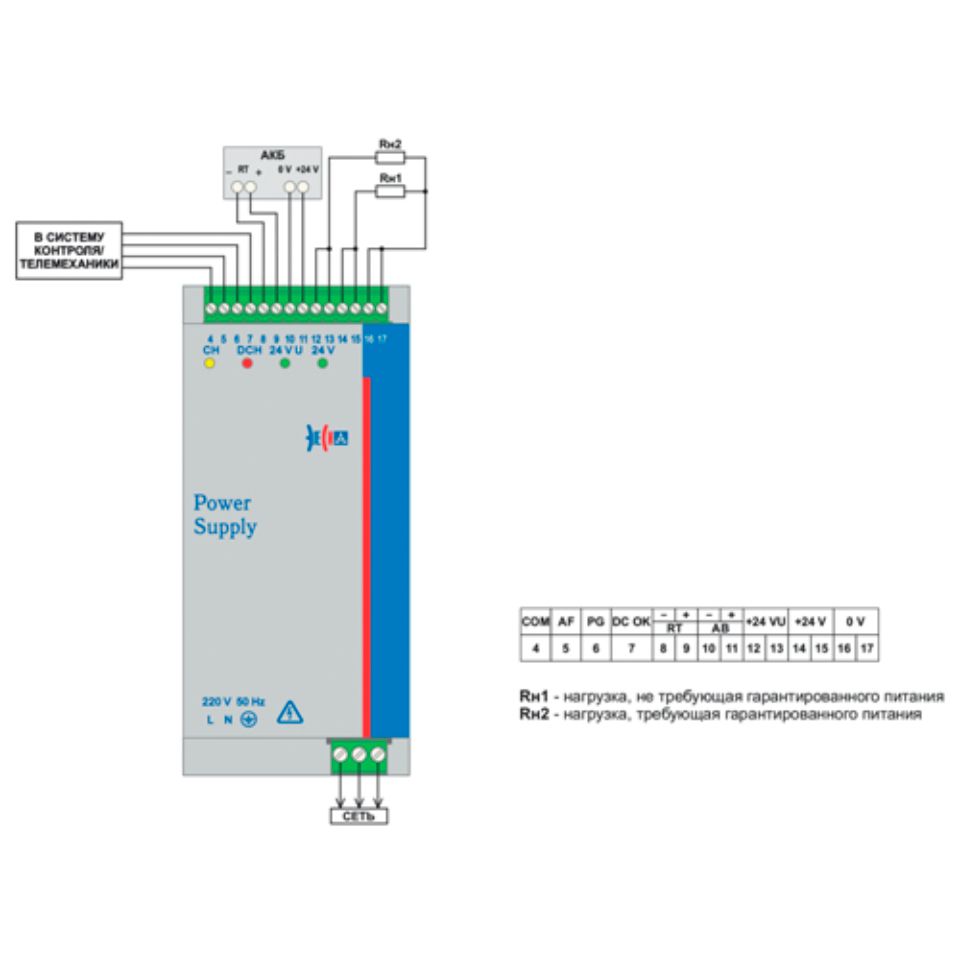

Схема подключения с резервированием
EF А UPS 1AC/24DC-4

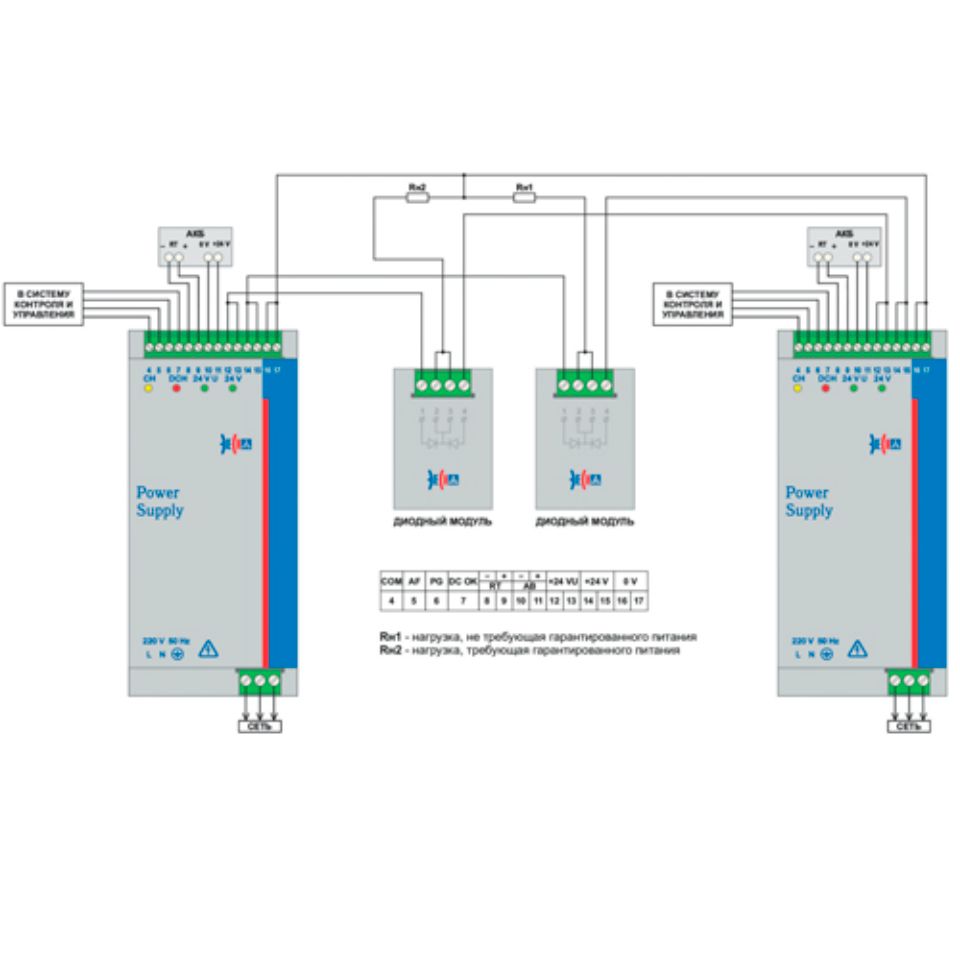

Схема подключения гарантированного питания
EF А UPS 1AC/24DC-4
Источник питания EF A UPS 1AC/24DC-8
КРАТКО: 200 Вт, 1-фазная сеть, подключение внешних АБ, регулирование в первичнойцепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24U004I02
ОПИСАНИЕ
Входное напряжение постоянного/переменного тока: 100... 380 В /90 (120*)... 264 В; выходная мощность: 200 включая канал заряда АБ; выходное напряжение: 24 В; выходной ток до 8,3 А; ток заряда: 0,7 А, 1,2 А, 2,7 А, 4,2 А; защита от перенапряжения, перегрузки и разряда АБ; возможность подключения АБ, переход на питание от АБ без изменения параметров выходного напряжения, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 85 мм.
* При уставке выходного напряжение свыше 25 В.
- Широкий диапазон входных напряжений
- Резервирование и «горячая» замена модулей
- Высокая стабильность выходного напряжения
- Активное токоограничение
- Температурная компенсация напряжения заряда аккумулятора
- Переход на питание от АБ без изменения параметров выходного напряжения
- Защита от перенапряжения, перегрузки и разряда АБ
- Светодиодная индикация состояния выходного напряжения и АБ
- Дистанционная диагностика
- Наличие дополнительного выхода негарантированного питания
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А UPS 1AC/24DC-8 | |
| Код заказа | PS24U004I02 | |
| Входные характеристики | ||
| "Диапазон входных напряжений переменного тока, В * при уставке выходного напряжения свыше 25 В" | 90 (120*)…264
| |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 | |
| Максимальный пусковой ток, А | 15 | |
| Входной предохранитель (внутренний), А | 5 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 13 | |
| Защита от перенапряжений на входе | Да (варистор 275 АС) | |
| Выходные характеристики | ||
| Выходная мощность, Вт | ≤ 200, Включая канал заряда АБ | |
| Номинальное выходное напряжение, В | 24 | |
| Допустимое отклонение напряжения, В: — по выходу негарантированного питания | ±1,2 | |
| Допустимое отклонение напряжения, В: — по выходу гарантированного питания | -3…+4 | |
| Выходной ток, не более, А | 8,3 | |
| Токоограничение, % | 110 … 130 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 08/28 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50 °С … 60 °С (1,5 % / °С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Диагностические выходы | ||
| Количество выходов | 3 | |
| Тип выходов | Нормально разомкнутые контакты реле, ≤ 0,5 А; ≤ 40 В | |
| Значения выходов :DC ОК | Выходное напряжение в норме | |
| Значения выходов: PG | Переход на резервное питание | |
| Значения выходов: AF | Авария АБ, аккумуляторы разряжены | |
| Светодиодная индикация | ||
| Индикатор «24 V» — Зеленый цвет свечения | Выходное напряжение на негарантированном выходе «24 V» в норме | |
| Индикатор «24 VU»— Зеленый цвет свечения | Выходное напряжение на гарантированном выходе «24 VU» в норме | |
| Индикатор «CH» — Желтый цвет свечения | Заряд АБ | |
| Индикатор «CH»— Мигание желтым цветом свечения | Отсутствие АКБ, неисправность АБ, снижение напряжения АБ ниже 21,5 В | |
| Индикатор «CH» — Нет индикации | АБ полностью заряжена | |
| Индикатор «DCH»— Красный цвет свечения | Работа гарантированного выхода от АБ | |
| Параметры заряда аккумуляторных батарей | ||
| Тип АБ | Свинцовые, номинальное напряжение 24 В. Допускается последовательное соединение 2-х свинцовых АБ номинальным напряжением 12 В | |
| Номинальный ток заряда, А | 0,7 / 1,2 / 2,7 / 4,2 (выбирается пользователем) | |
| Отклонение тока заряда АБ от установленного значения, не более, % | 15 | |
| Напряжение переразряда АБ (при температуре плюс 25 ºС), В | 28,6 ± 0,6 | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | –55 … 70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 85х145х137 | |
| Масса, кг | 1,1 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения питания, мм² | 0,35…2,5 | |
| Сечение проводов подключения выходных цепей, мм² | 0,25…2,0 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, не менее, ч | 80000 | |
| Срок службы, лет | 10 |

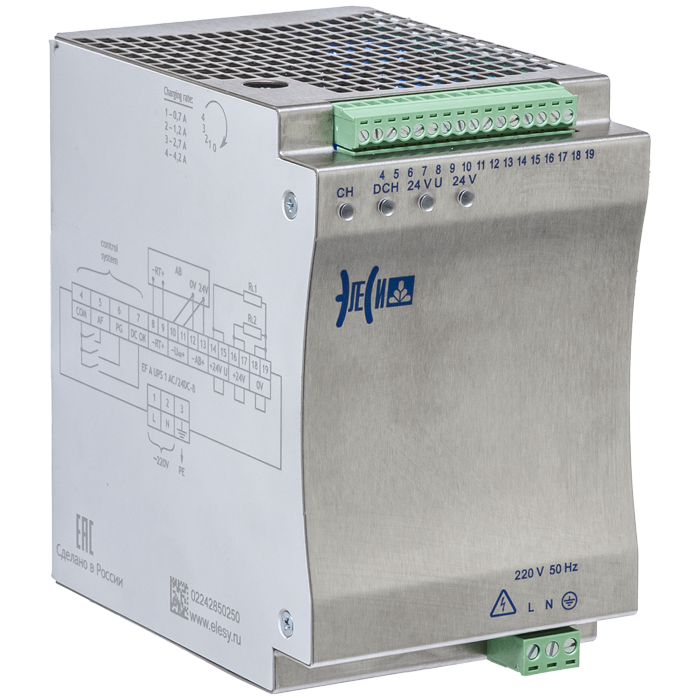

ВНЕШНИЙ ВИД
EF А UPS 1AC/24DC-8
ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А UPS 1AC/24DC-8
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А UPS 1AC/24DC-8
Схема подключения с резервированием
EF А UPS 1AC/24DC-8

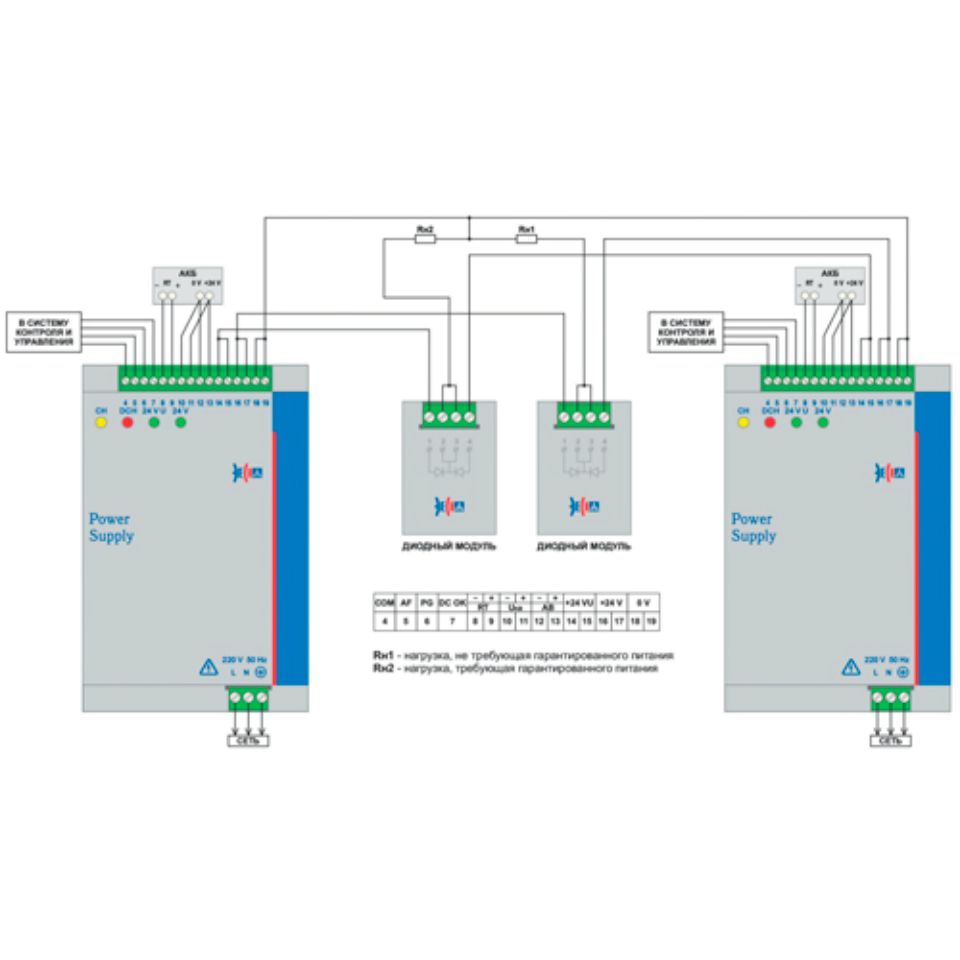

Схема подключения гарантированного питания
EF А UPS 1AC/24DC-8
Источник питания EF А UPS 1AC/24DC-16
КРАТКО: 400 Вт, 1-фазная сеть, подключение внешних АБ, регулирование в первичной цепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24U004I03
ОПИСАНИЕ
Входное напряжение постоянного/переменного тока: 120... 380 В /90 ... 264 В; выходная мощность: 400 включая канал заряда АБ; выходное напряжение: 24 В; выходной ток: 16,7 А; ток заряда: 0,7 А, 1,2 А, 2,7 А, 4,2 А; защита от перенапряжения, перегрузки и разряда АБ; резервирование и «горячяя» замена модулей; возможность подключения АБ, переход на питание от АБ без изменения параметров выходного напряжения, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 126 мм.
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF А UPS 1AC/24DC-16 | |
| Код заказа | PS24U004I03 | |
| Входные характеристики | ||
| Диапазон входных напряжений переменного тока, В | 90 …264
| |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 120 ... 380 | |
| Максимальный пусковой ток, А | 5 | |
| Входной предохранитель (внутренний), А | 6,3 (плавкий) | |
| Устойчивость к провалам сети, мс | ≥ 25 | |
| Защита от перенапряжений на входе | Да (варистор 275 АС) | |
| Выходные характеристики | ||
| Выходная мощность, Вт | ≤ 400, Включая канал заряда АБ | |
| Номинальное выходное напряжение, В | 24 | |
| Допустимое отклонение напряжения, В: — по выходу негарантированного питания | ±1,2 | |
| Допустимое отклонение напряжения, В: — по выходу гарантированного питания | -3…+4 | |
| Выходной ток, не более, А | 16,7 | |
| Токоограничение, % | 105 … 110 от Pном | |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 06/42 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | 50 °С … 60 °С (1,5 % / °С) | |
| Защита от короткого замыкания и перегрузки | Да | |
| Диагностические выходы | ||
| Количество выходов | 3 | |
| Тип выходов | Нормально разомкнутые контакты реле, ≤ 0,5 А; ≤ 40 В | |
| Значения выходов: DC ОК | Выходное напряжение в норме | |
| Значения выходов: PG | Переход на резервное питание | |
| Значения выходов: AF | Авария АБ, аккумуляторы разряжены | |
| Светодиодная индикация | ||
| Индикатор «24 V» — Зеленый цвет свечения | Выходное напряжение на негарантированном выходе «24 V» в норме | |
| Индикатор «24 VU»— Зеленый цвет свечения | Выходное напряжение на гарантированном выходе «24 VU» в норме | |
| Индикатор «CH» — Желтый цвет свечения | Заряд АБ | |
| Индикатор «CH»— Мигание желтым цветом свечения | Отсутствие АКБ, неисправность АБ, снижение напряжения АБ ниже 21,5 В | |
| Индикатор «CH» — Нет индикации | АБ полностью заряжена | |
| Индикатор «DCH»— Красный цвет свечения | Работа гарантированного выхода от АБ | |
| Параметры заряда аккумуляторных батарей | ||
| Тип АБ | Свинцовые, номинальное напряжение 24 В. Допускается последовательное соединение 2-х свинцовых АБ номинальным напряжением 12 В | |
| Номинальный ток заряда, А | 0,7 / 1,2 / 2,7 / 4,2 (выбирается пользователем) | |
| Отклонение тока заряда АБ от установленного значения, не более, % | 15 | |
| Напряжение переразряда АБ (при температуре плюс 25 ºС), В | 28,6 ± 0,6 | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, кВ | 1,5 | |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | –55 … 70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 126х145х172 | |
| Масса, кг | 1,9 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения питания, мм² | 0,35…2,5 | |
| Сечение проводов подключения выходных цепей, мм² | 0,35…6,0 | |
| Сечение проводов подключения сигнальных цепей, мм² | 0,12…1,5 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, не менее, ч | 80000 | |
| Срок службы, лет | 10 |

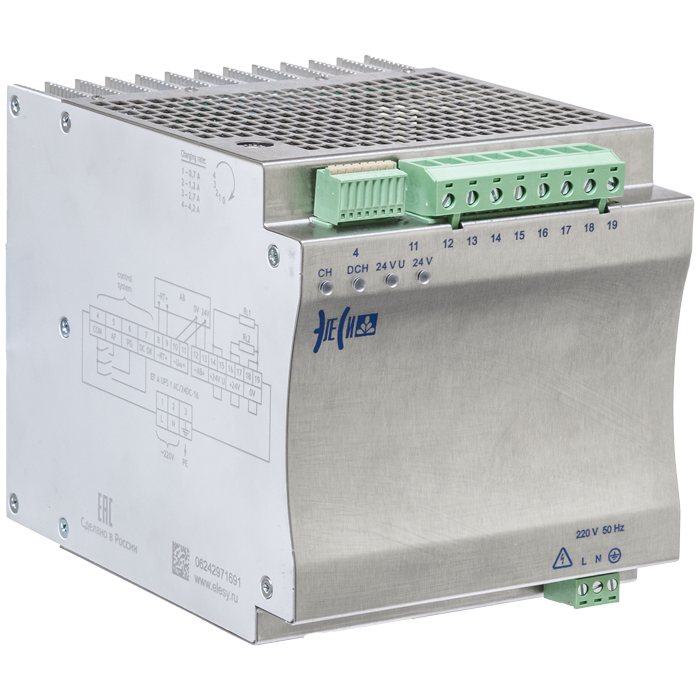

ВНЕШНИЙ ВИД
EF А UPS 1AC/24DC-16
ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А UPS 1AC/24DC-16
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А UPS 1AC/24DC-16
Схема подключения с резервированием
EF А UPS 1AC/24DC-16

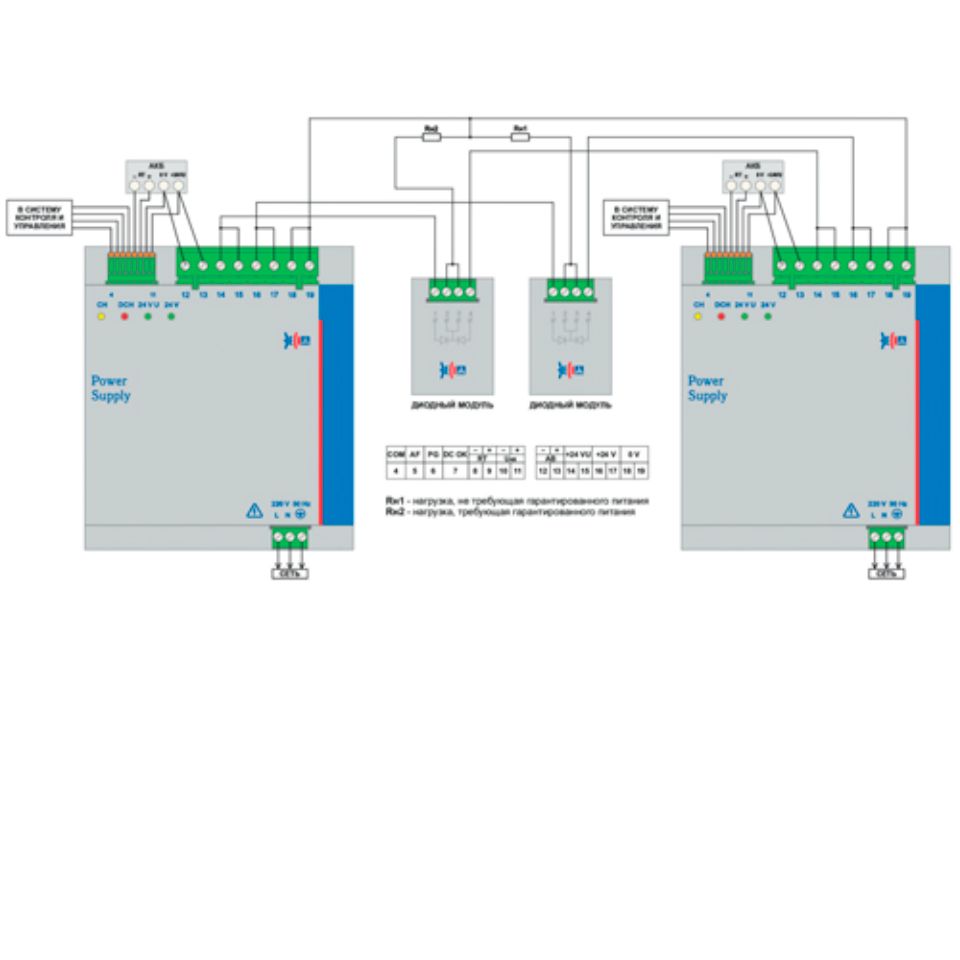

Схема подключения гарантированного питания
EF А UPS 1AC/24DC-16
Источник питания EF А 24DC/24DC-4
КРАТКО: Напряжение постоянного тока, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку.
Код для заказа: PS24U004E01
ОБЩИЕ СВЕДЕНИЯ
Импульсные источники питания постоянного тока DC/DC осуществляют преобразование нестабилизированного постоянного напряжения в гальванически изолированное стабилизированное постоянное напряжение.
Импульсные источники питания постоянного тока DC/DC предназначены для электропитания стабилизированным напряжением оборудования систем промышленной автоматизации, систем управления технологическими процессами и другой аппаратуры высокой степени ответственности.
- Возможность регулировки выходного напряжения
- Компактное исполнение
- Светодиодный индикатор для диагностики на лицевой панели
- Дистанционная диагностика
- Высокая надежность работы
ФУКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Формирование стабилизированного выходного напряжения
- Гальваническое разделение выхода от входной цепи
- Защита нагрузки от перенапряжения и КЗ
- Регулировка выходного напряжения
- Светодиодные индикаторы для диагностики на лицевой панели
- Дистанционная диагностика
- Высокая надежность
- Монтаж на DIN-рельс
ОПИСАНИЕ
Входное напряжение постоянного тока 20…30 В, выходная мощность 100 Вт, выходное напряжение 24 В, выходной ток 4,2 А, параллельное подключение для резервирования и «горячей» замены, возможность регулировки выходного напряжения, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I, металлический корпус шириной 45 мм.
Технические данные
| Модификация | EF А 24DC/24DC-4 | |
| Код заказа | PS24U004E01 | |
| Входные характеристики | ||
| Тип входной цепи | Напряжение постоянного тока | |
| Диапазон входных напряжений, В | 20 … 30 | |
| Максимальный пусковой ток, А | 15 | |
| Входной предохранитель (внутренний), А | 8 (плавкий) | |
| Защита от обратной полярности | Да | |
| Выходные характеристики | ||
| Выходная мощность, не менее, Вт | 100 | |
| Номинальное выходное напряжение, В | 24 ± 2% | |
| Регулирование выходного напряжения | 22 … 28 | |
| Выходной ток, не более, А | 4,2 | |
| КПД, % | >80 | |
| Действующее значение пульсаций, мВ | < 25 | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | Сухой контакт, 0,5 А; 30 В | |
| Безопасность | ||
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | |
| Гальваническая изоляция вход/выход, В | 1500 | |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950-1 | |
| Сертификаты | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | –55 … 70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Алюминий | |
| Размеры, ШхВхГ, мм | 45 x 145 x 137 | |
| Масса, кг | 0,55 | |
| Присоединения | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,35…2,5 | |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм | |
| Охлаждение | Естественное | |
| Устойчивость к вибрации | Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм | |
| Устойчивость к ударам | Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, не менее, ч | 80000 | |
| Срок службы, лет | 15 |
ВНЕШНИЙ ВИД
EF А 24DC/24DC-4
ВЫХОДНАЯ ХАРАКТЕРИСТИКА
EF А 24DC/24DC-4
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF А 24DC/24DC-4
Схема подключения с резервированием
EF А 24DC/24DC-4

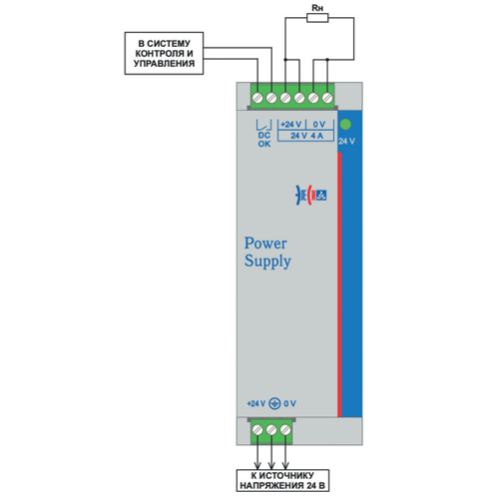

Схема подключения без резервирования
EF А 24DC/24DC-4
Диодный модуль EF R 24DC/24DC 20 С
КРАТКО: Диодный модуль EF R 24DC/24DC 20 С предназначен для организации систем электропитания с возможностью резервирования и «горячей» замены модулей источников питания.
Код для заказа: S24R001C01
ОБЩИЕ СВЕДЕНИЯ
Диодный модуль EF R 24DC/24DC 20 С предназначен для организации систем электропитания с возможностью резервирования и «горячей» замены модулей источников питания.
- Поддержка режима «горячей» замены источников питания
- Расширенный диапазон рабочих температур
- Компактное исполнение
- Высокая надежность работы
ФУКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Реализация функции резервирования
- Поддержка режима «горячей» замены модулей
- Расширенный диапазон рабочих температур
- Компактное исполнение
- Высокая надежность работы
ОПИСАНИЕ
Входное напряжение постоянного тока до 40 В; максимально допустимый ток через диод 20 А; диодный модуль; падение напряжения на модуле резервирования: не более 0,7 В; реализация функции резервирования, поддержка режима «горячей» замены источников питания, рабочая температура от минус 25 до плюс 60 °С, размеры ШхВхГ 37*60*75 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF R 24DC/24DC 20 С | |
| Код заказа | PS24R001C01 | |
| Параметры сигналов ввода-вывода | ||
| Диапазон входного напряжения, В | до 30 | |
| Максимально допустимый ток через диод, А | 20 | |
| Падение напряжения вход/выход, В, не более | 0,7 | |
| Параметры электробезопасности | ||
| Напряжение гальванической изоляции между входной цепью питания и корпусом, В | 500 | |
| Условия эксплуатации | ||
| Диапазон рабочих температур, ˚С | -40…60 | |
| Относительная влажность при температуре 35 ˚С, %, не более | 95 | |
| Атмосферное давление, кПа | 84…106,7 | |
| Срок службы, лет, не менее | 15 | |
| Конструктивные параметры | ||
| Степень защиты | IP20 | |
| Масса, кг, не более | 0,2 | |
| Размеры ШхВхГ, мм | 37 х 60х 75 |
ВНЕШНИЙ ВИД
Диодный модуль EF R 24DC/24DC 20 С

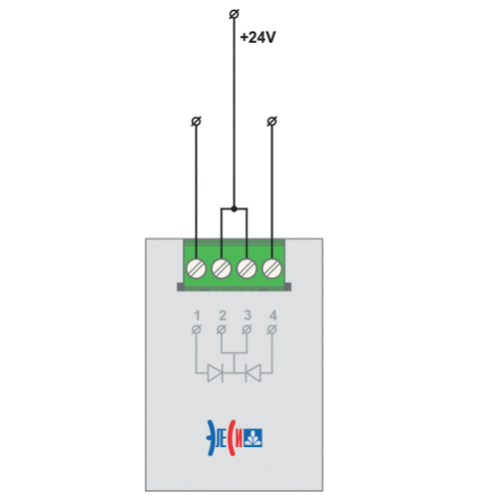

Схема подключения
Диодный модуль EF R 24DC/24DC 20 С
ОБЩИЕ СВЕДЕНИЯ
Аккумуляторные модули электропитания серии АБ предназначены для организации систем электропитания (в том числе бесперебойного) оборудования промышленной автоматизации, управления технологическим процессом и другой аппаратуры.
Модули предназначены для непрерывной необслуживаемой эксплуатации на технологических объектах. Аккумуляторные модули серии АБ-24МП предназначены для питания электрооборудования номинальным напряжением 24 В постоянного тока.
- Большое количество циклов заряда-разряда без потери емкости
- Наличие встроенного предохранителя
- Встроенный датчик температуры для оптимального заряда
- Работа в системе гарантированного питания
ФУКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Номинальная емкость: 7,2; 12; 27 А·ч;
- Номинальное напряжение: 24 В;
- Большое количество циклов заряда-разряда без потери емкости;
- Наличие встроенного предохранителя;
- Встроенный датчик температуры для оптимального заряда;
- Работа в системе гарантированного питания;
- Крепление на вертикальную или горизонтальную поверхность;
- Высокая надежность работы.
Аккумуляторный модуль АБ-24МП-7
Код для заказа: PS24A007D01
Аккумуляторный модуль АБ-24МП-12
Код для заказа: PS24A012D01
Аккумуляторный модуль АБ-24МП-27
Код для заказа: PS24A027D02
описание аккумуляторного модуля: АБ-24МП-7
Для питания электрооборудования номинальным напряжением 24 В постоянного тока; наличие встроенного предохранителя; встроенный датчик температуры для оптимального заряда; работа в системе гарантированного питания; тип АБ - герметичный свинцово-кислотный; номинальная емкость 7,2 А ×ч; номинальный ток заряда 0,75 А; максимальный ток заряда не более 1,8 А; рабочая температура от минус 10 до плюс 50 °С; размеры ШхВхГ 117*158*195 мм; масса не более 6 кг.
описание аккумуляторного модуля: АБ-24МП-12
Для питания электрооборудования номинальным напряжением 24 В постоянного тока; наличие встроенного предохранителя; встроенный датчик температуры для оптимального заряда; работа в системе гарантированного питания; тип АБ - гермитичный свинцово-кислотный; номинальная емкость 12 А ×ч; номинальный ток заряда 1,2 А; максимальный ток заряда не более 3 А; рабочая температура от минус 10 до плюс 50 °С; размеры ШхВхГ 117*158*260 мм; масса не более 9 кг.
описание аккумуляторного модуля: АБ-24МП-27
Для питания электрооборудования номинальным напряжением 24 В постоянного тока; наличие встроенного предохранителя; встроенный датчик температуры для оптимального заряда; работа в системе гарантированного питания; тип АБ - герметичный свинцово-кислотный; номинальная емкость 27 А ×ч; номинальный ток заряда 2,7 А; максимальный ток заряда не более 6,75 А; рабочая температура от минус 10 до плюс 50 °С; размеры ШхВхГ 150*365*230 мм; масса не более 20 кг.
технические данные
| Модификация | АБ-24МП-7 | АБ-24МП-12 | АБ-24МП-27 | |
| Код заказа | PS24R001C01 | PS24A012D01 | PS24A027D02 | |
| Электрические параметры | ||||
| Номинальная емкость, А•ч | 7,2 | 12 | 27 | |
| Номинальное напряжение, В | 24 | 24 | 24 | |
| Тип напряжения | Постоянное | Постоянное | Постоянное | |
| Напряжение окончания разряда, В | 21,5 ± 0,2 | 21,5 ± 0,2 | 21,5 ± 0,2 | |
| Количество циклов заряд-разряд, за которое емкость батареи снижается на 30%, не менее | 300 | 300 | 300 | |
| Общие параметры | ||||
| Тип АБ | Герметичный свинцово-кислотный | Герметичный свинцово-кислотный | Герметичный свинцово-кислотный | |
| Тип встроенного датчика температуры | AD592AN | AD592AN | AD592AN | |
| Присоединения | Съемные клеммные блоки | Съемные клеммные блоки | Съемные клеммные блоки | |
| Сечение проводов подключения, мм² | 0,25…6,0 | 0,25…6,0 | 0,25…6,0 | |
| Способ установки | на горизонтальную/вертикальную панель | на горизонтальную/вертикальную панель | на горизонтальную/вертикальную панель | |
| Параметры зарядного устройства | ||||
| Номинальный ток заряда, А | 0,72 | 1,2 | 1,2 | |
| Продолжительность заряда, ч | 16 | 16 | 16 | |
| Напряжение окончания заряда, В | 28,6 ± 0,6 | 28,6 ± 0,6 | 28,6 ± 0,6 | |
| Напряжение подзаряда (Float charging) при 25 ˚С, В | 27... 27,6 В | 27 ... 27,6 В | 27 ... 27,6 В | |
| Максимальный ток заряда, А, не более | 1,8 | 3 | 6,75 | |
| Условия эксплуатации | ||||
| Диапазон рабочих температур, ˚С | -10 … +50 | -10 … +50 | -10 … +50 | |
| Температура хранения, ˚С | -20 … +40 | -20 … +40 | -20 … +40 | |
| Относительная влажность при температуре 35 ˚С, %, не более | 95 | 95 | 95 | |
| Атмосферное давление, кПа | 87 … 104 | 87 … 104 | 87 … 104 | |
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А | ГОСТ 30805.22-2013 класс А | ГОСТ 30805.22-2013 класс А | |
| Условия эксплуатации | ||||
| Устойчивость к вибрациям | Частота – 10...150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда – 0,75 мм | Частота – 10...150 Гц
Амплитуда ускорения - 9,8 м/с² Амплитуда – 0,75 мм | Частота – 10...150 Гц
Амплитуда ускорения - 9,8 м/с ² Амплитуда – 0,75 мм | |
| Устойчивость к ударам | Ударная волна – полусинусоида
Длительность ударного импульса – 11 мс Пиковое ускорение - 150 м/c² | Ударная волна – полусинусоида
Длительность ударного импульса – 11 мс Пиковое ускорение - 150 м/c² | Ударная волна – полусинусоида
Длительность ударного импульса – 11 мс Пиковое ускорение - 150 м/c² | |
| Срок хранения без подзарядки при температуре 5 ˚С, месяцев, не более | 18 | 18 | 18 | |
| Срок хранения без подзарядки при температуре 25 ˚С, месяцев, не более | 6 | 6 | 6 | |
| Срок хранения без подзарядки при температуре 40 ˚С, месяцев, не более | 2 | 2 | 2 | |
| Средний срок службы без замены аккумуляторов при температуре 25 ˚С, лет | 3 ... 5
В соответствии со стандартами Eurobat | 3 ... 5
В соответствии со стандартами Eurobat | 3 ... 5
В соответствии со стандартами Eurobat | |
| Средний срок службы с заменой аккумуляторов, лет | 15 | 15 | 15 | |
| Конструктивные параметры | ||||
| Степень защиты | IP20 | IP20 | IP20 | |
| Масса, кг, не более | 6 | 9 | 20 | |
| Размеры ШхВхГ, мм | 117 х 158 х 195 | 117 х 158 х 260 | 150 х 365 х 230 |

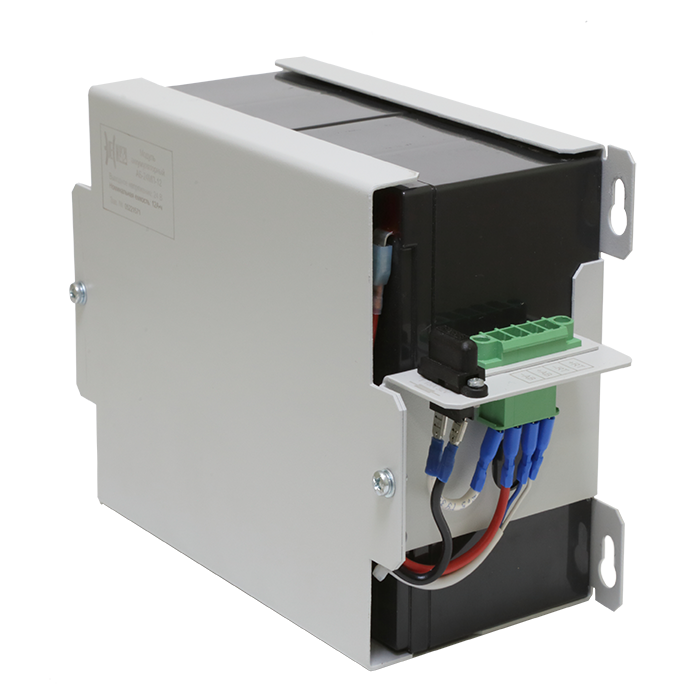

ВНЕШНИЙ ВИД
Аккумуляторные модули серии АБ-24МП

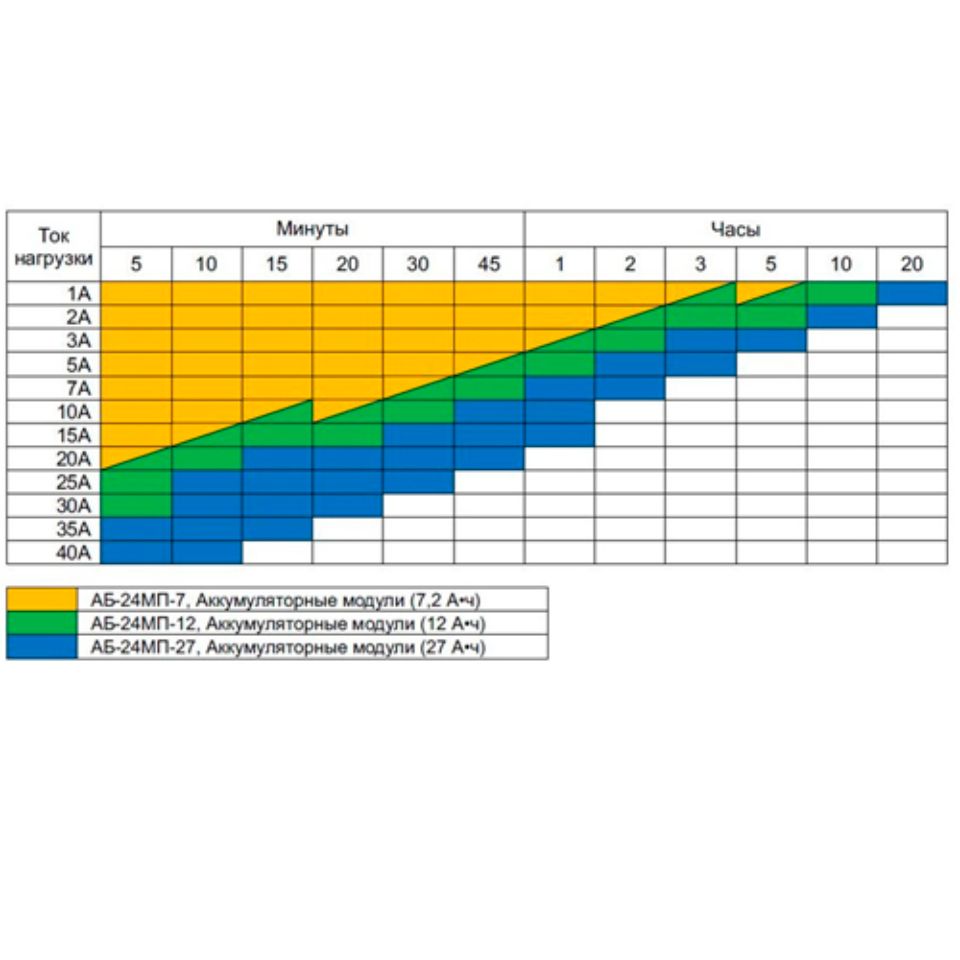

Время автономной работы
Аккумуляторные модули серии АБ-24МП

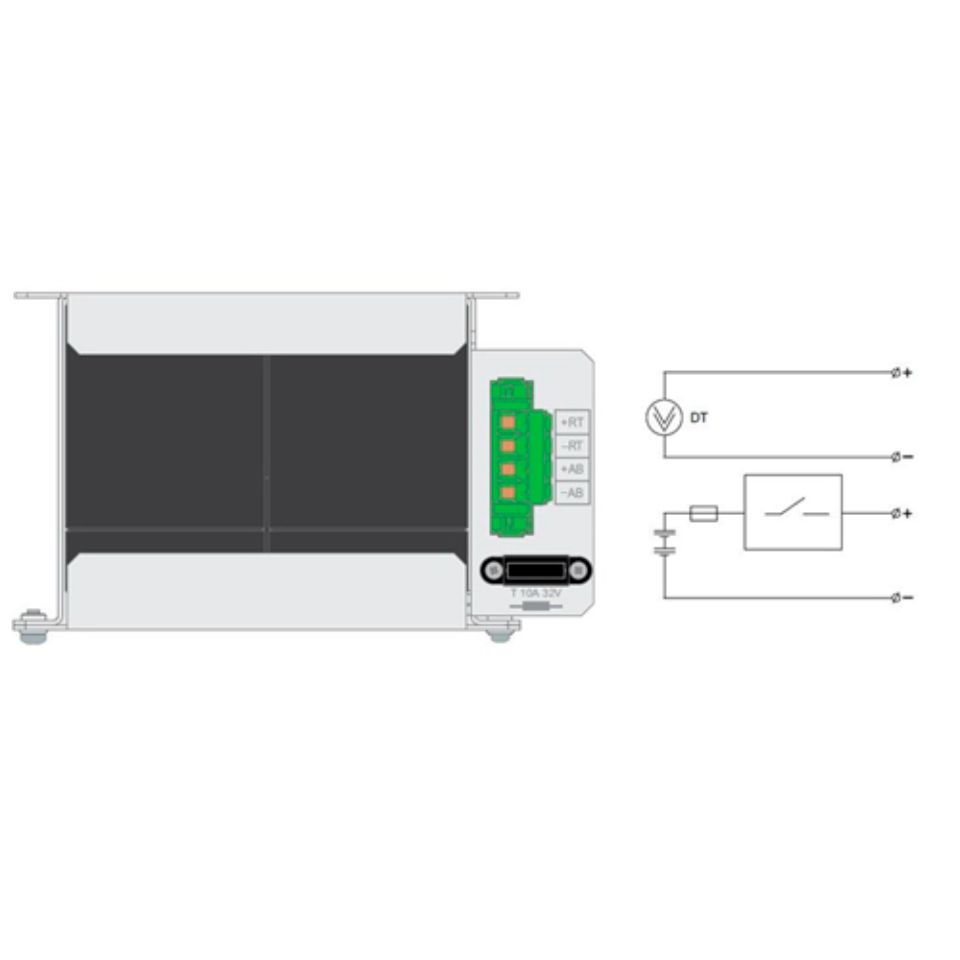

СХЕМА ПОДКЛЮЧЕНИЯ
Аккумуляторные модули серии АБ-24МП
