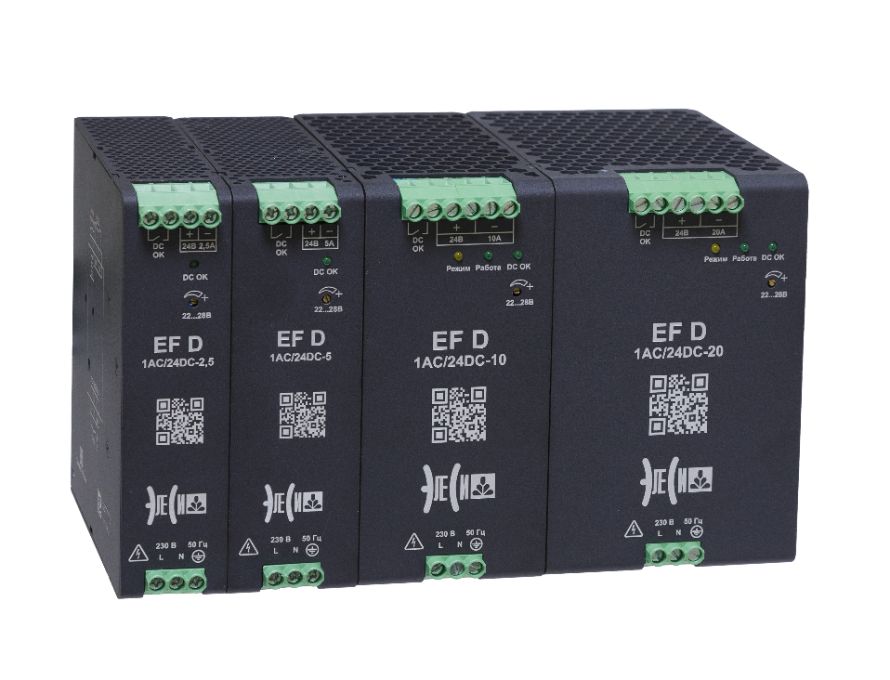

ИСТОЧНИКИ ПИТАНИЯ EF D
ОБЩИЕ СВЕДЕНИЯ
Источники питания EF D предназначены для преобразования переменного и постоянного напряжения в постоянное стабилизированное напряжение. Используются в качестве основного источника питания и могут работать от сети однофазного переменного тока или от постоянного напряжения.
Превосходные электрические параметры, высокая устойчивость к внешним помехам, дистанционная диагностика, компенсация провалов напряжения, защита от перенапряжения и перегрузки, прочный корпус позволяют использовать источники питания серии EF в жестких условиях промышленной эксплуатации на необслуживаемых технологических объектах.
✔ ИСТОЧНИКИ ПИТАНИЯ СЕРИИ EF D ВКЛЮЧЕНЫ В РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ МИНПРОМТОРГ № 10642238 -10642243 ОТ 02.06.2025 г.
Особенности
- диапазон входных напряжений: 100...264 В АС;
- возможность регулировки выходного напряжения у отдельных моделей;
- выходная мощность от 24 до 960 Вт;
- подключение разъемными клеммными колодкам;
- диапазон рабочих температур от -25 до +60 ˚С;
- устойчивость к провалам напряжения сети;
- высокая надежность;
- монтаж на DIN-рельс.
технические характеристики
| Рабочий диапазон входного напряжения питания | ||
| EF D 1AC/24DC-1,
EF D 1AC/24DC-2,5, EF D 1AC/24DC-5 | 100...264 В АС (45 – 65 Гц)
110…380 В DC | |
| EF D 1AC/24DC-10 | 100...264 В АС (45 – 65 Гц), при входном напряжении ниже 120 В допустимое значение Pмакс снижается линейно с наклоном 1%/В;
140…380 В DC, при входном напряжении ниже 170 В допустимое значение Pмакс снижается линейно с наклоном 1% / В | |
| EF D 1AC/24DC-20 | 100...264 В АС (45 – 65 Гц), при входном напряжении ниже 150 В допустимое значение Pмакс снижается линейно с наклоном 0,8%/В
140…380 В DC, при входном напряжении ниже 212 В допустимое значение Pмакс снижается линейно с наклоном 0,8% / В | |

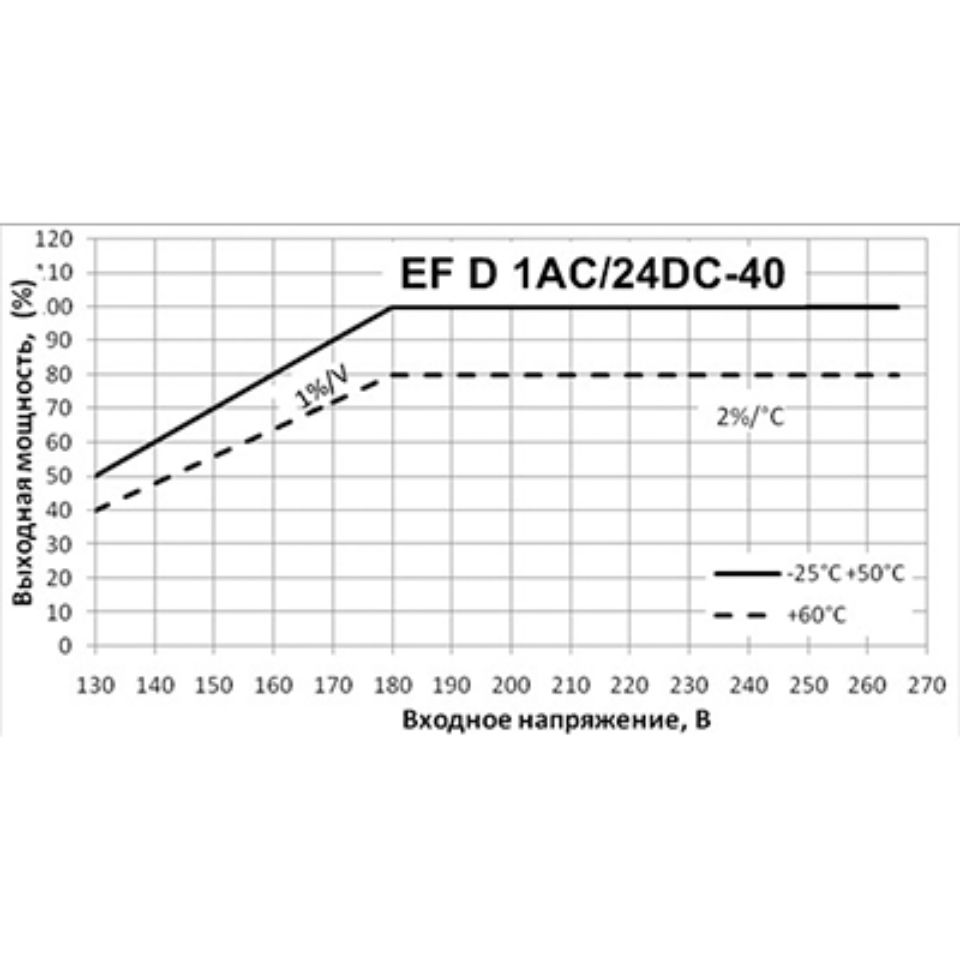

| EF D 1AC/24DC-40 | 130...264 В АС (45 – 65 Гц), при входном напряжении ниже 180 В допустимое значение Pмакс снижается линейно с наклоном 1% / В
180…380 В DC, при входном напряжении ниже 254 В допустимое значение Pмакс снижается линейно с наклоном 1% / В | |
| Требования к надежности | ||
| Средняя трудоемкость восстановления | не более 8ч | |
| Средний срок службы | не менее 15лет | |
| Требования устойчивости к климатическим воздействиям | ||
| Относительная влажность при температуре 35 ˚С без конденсации влаги, %, не более | 95 | |
| Минимальная и максимальная температура окружающего воздуха, °С | -25°С ... + 60 °С | |
| Атмосферное давление | 84,0…106,7 кПа (630...800 мм рт. ст.) | |
| Требования устойчивости к механическим воздействиям | ||
| По устойчивости к механическим воздействиям | группа V1 по ГОСТ Р 52931 | |
| Степень защиты | IP20 |
применение
Применение источников питания серии EF позволяет строить системы питания на различные выходные мощности, с возможностью организации резервированных систем электропитания с функцией «горячей» замены.
Область применения модулей – комплексы автоматизации технологических процессов, системы контроля и управления и создания обеспечения безопасности в отраслях нефтяной и газовой промышленности, энергетики и других отраслей.
Источник питания EF D 1AC/24DC-1
Входное напряжение постоянного/переменного тока 110…380 В/100…264 В, выходная мощность 24 Вт, выходное напряжение 24 В, выходной ток 1 А, защита от перегрузки, перенапряжения, перегрева; параллельное подключение для резервирования и «горячей» замены, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - II; пластиковый корпус шириной 23 мм.
Код для заказа: PS24E002D01
описание
- Входное напряжение переменного/постоянного тока 100…264 В/110…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Выходная мощность 24 Вт
- Выходное напряжение 24 В
- Выходной ток 1 А
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – II
- Пластиковый корпус шириной 23 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF D 1AC/24DC-1 | |
| Код заказа | PS24E002D01 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 100…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 110...380 | |
| Максимальный пусковой ток, А | 20 | |
| Время удержания, мс, не менее | 20 | |
| Задержка включения, с, не более | 0,25 | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 24 | |
| Номинальное выходное напряжение, В | 24±0,5 | |
| Регулирование выходного напряжения | Нет | |
| Выходной ток, не более, А | 1 | |
| КПД, % | >80 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Нет | |
| Безопасность | ||
| Электробезопасность, класс защиты | II класс по ГОСТ IEC 60950-1 | |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПа | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Пластик | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, ч | 80.000 | |
| Срок службы, лет | 15 | |
| Размеры, ШхВхГ, мм | 23 х 110 х 114 | |
| Масса, кг | 0,2 |

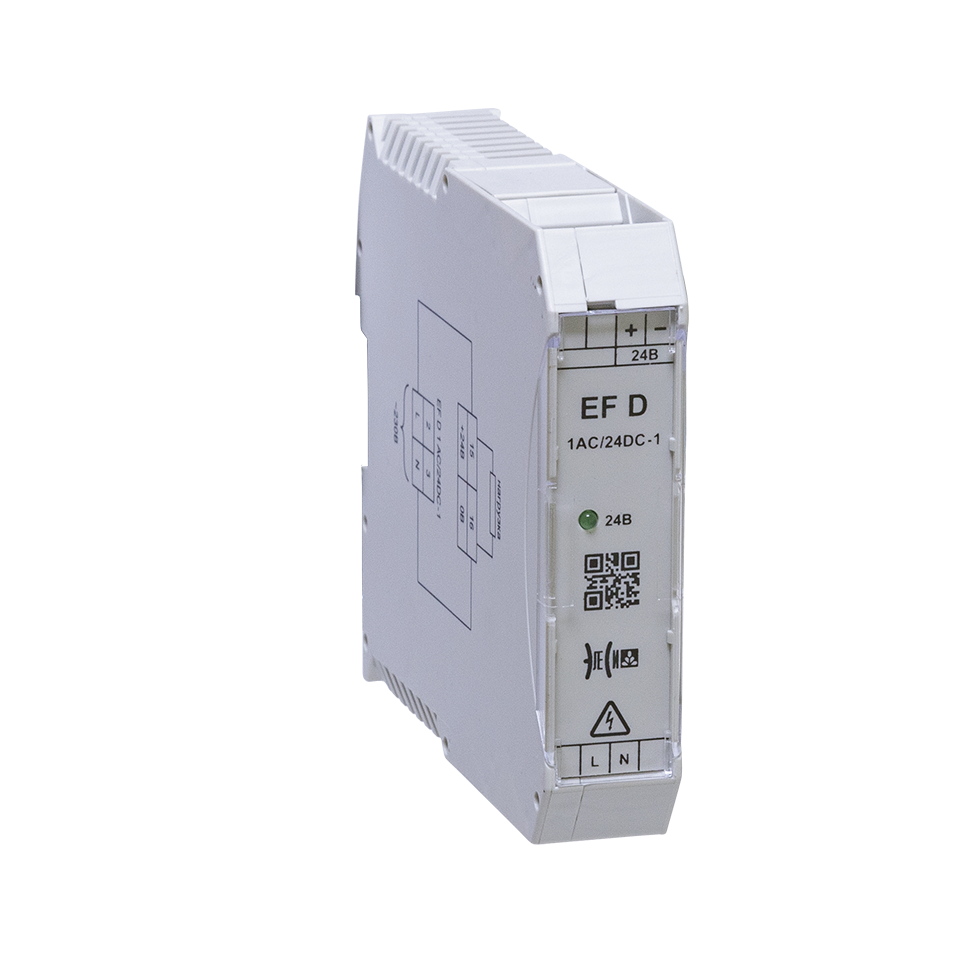

ВНЕШНИЙ ВИД
EF D 1AC/24DC-1

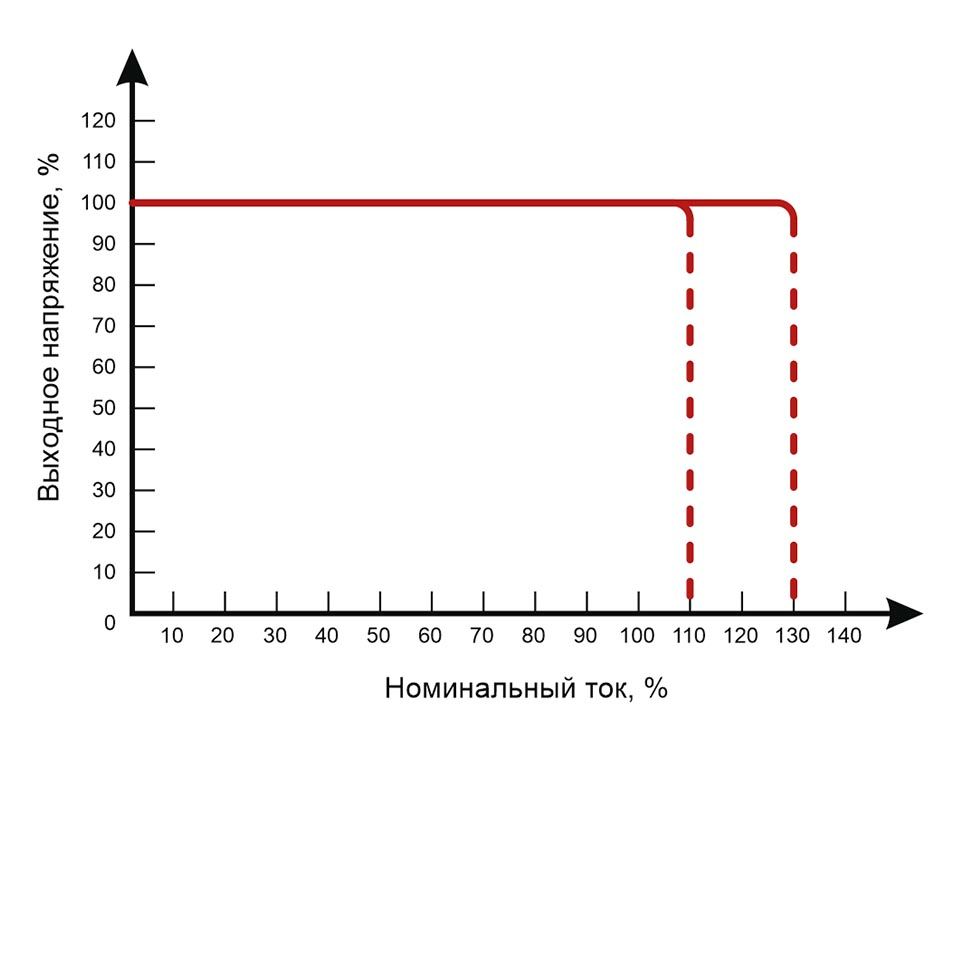

ОГРАНИЧЕНИЕ ПРИ ПЕРЕГРУЗКЕ
EF D 1AC/24DC-1

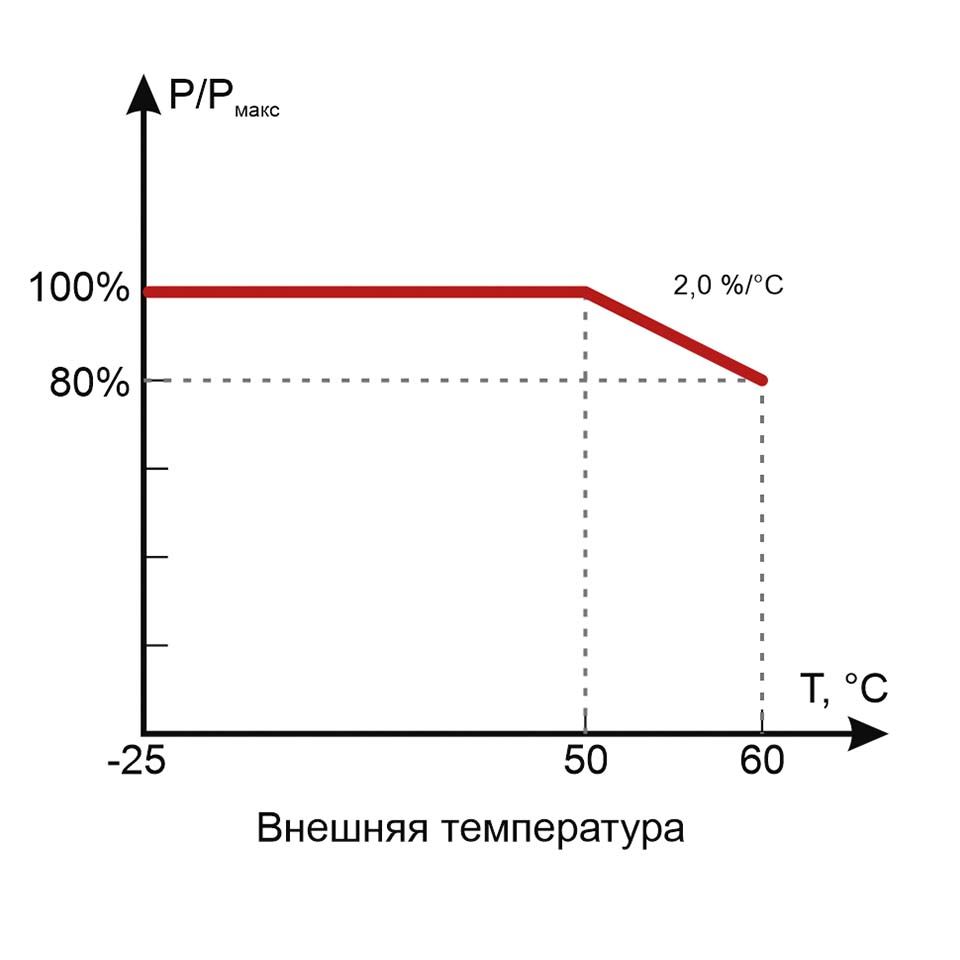

ОГРАНИЧЕНИЕ МОЩНОСТИ
EF D 1AC/24DC-1

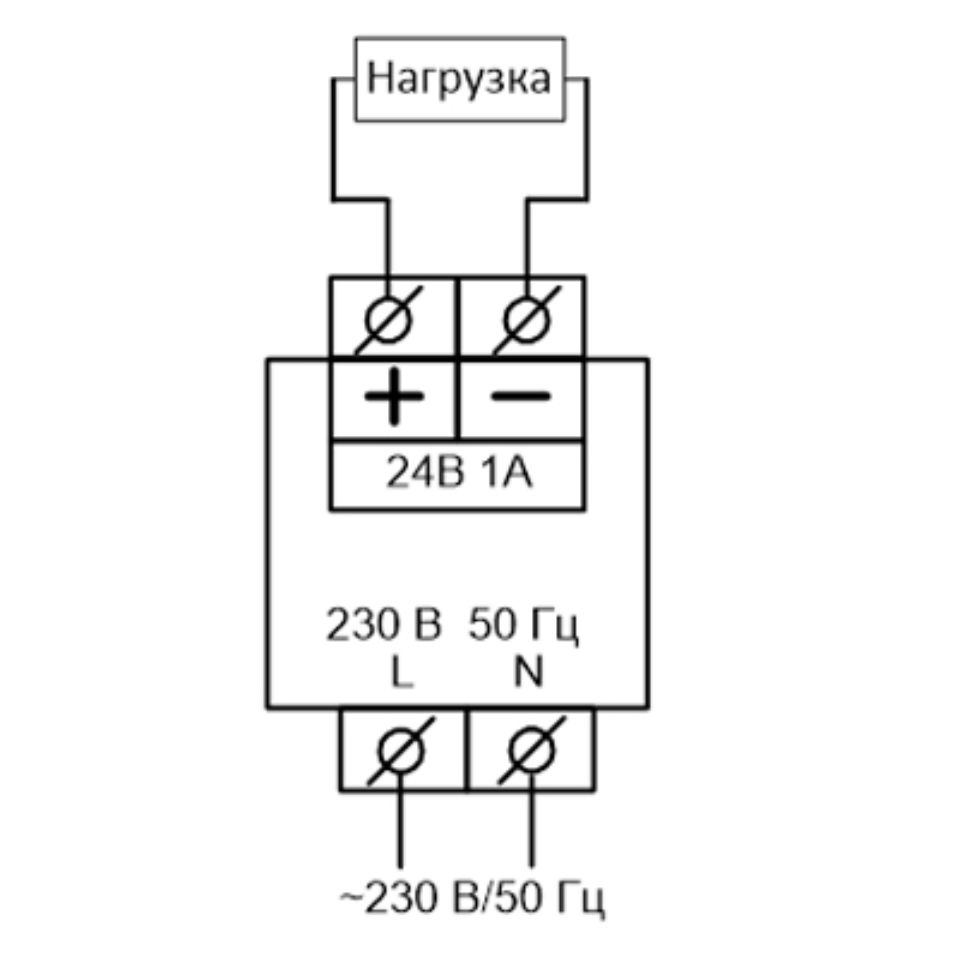

СХЕМА ПОДКЛЮЧЕНИЯ
EF D 1AC/24DC-1
Источник питания EF D 1AC/24DC-2,5
Входное напряжение постоянного/переменного тока: 110…380/100…264 В; выходная мощность: 60 Вт; выходное напряжение: 24 В; выходной ток: 2,5 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения от 22 до 28 В; рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 35 мм.
Код для заказа: PS24E002D02
описание
- Входное напряжение переменного/постоянного тока 100…264 В/110…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Выходная мощность 60 Вт
- Выходное напряжение 24 В
- Выходной ток 2,5 А
- Возможность регулировки выходного напряжения
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – I
- Металлический корпус шириной 35 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF D 1AC/24DC-2,5 | |
| Код заказа | PS24E002D02 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 100…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 110...380 | |
| Максимальный пусковой ток, А | 38 | |
| Время удержания, мс, не менее | 120 | |
| Задержка включения, с, не более | 0,25 | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 60 | |
| Номинальное выходное напряжение, В | 24±0,5 | |
| Регулирование выходного напряжения | 22...28 | |
| Выходной ток, не более, А | 2,5 | |
| КПД, % | >80 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | «Сухой контакт реле»: 0,5 А; 40 В | |
| Безопасность | ||
| Электробезопасность, класс защиты | I класс по ГОСТ IEC 60950-1 | |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПа | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Металл | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, ч | 80.000 | |
| Срок службы, лет | 15 | |
| Размеры, ШхВхГ, мм | 35х 140 х 140 | |
| Масса, кг | 0,5 |

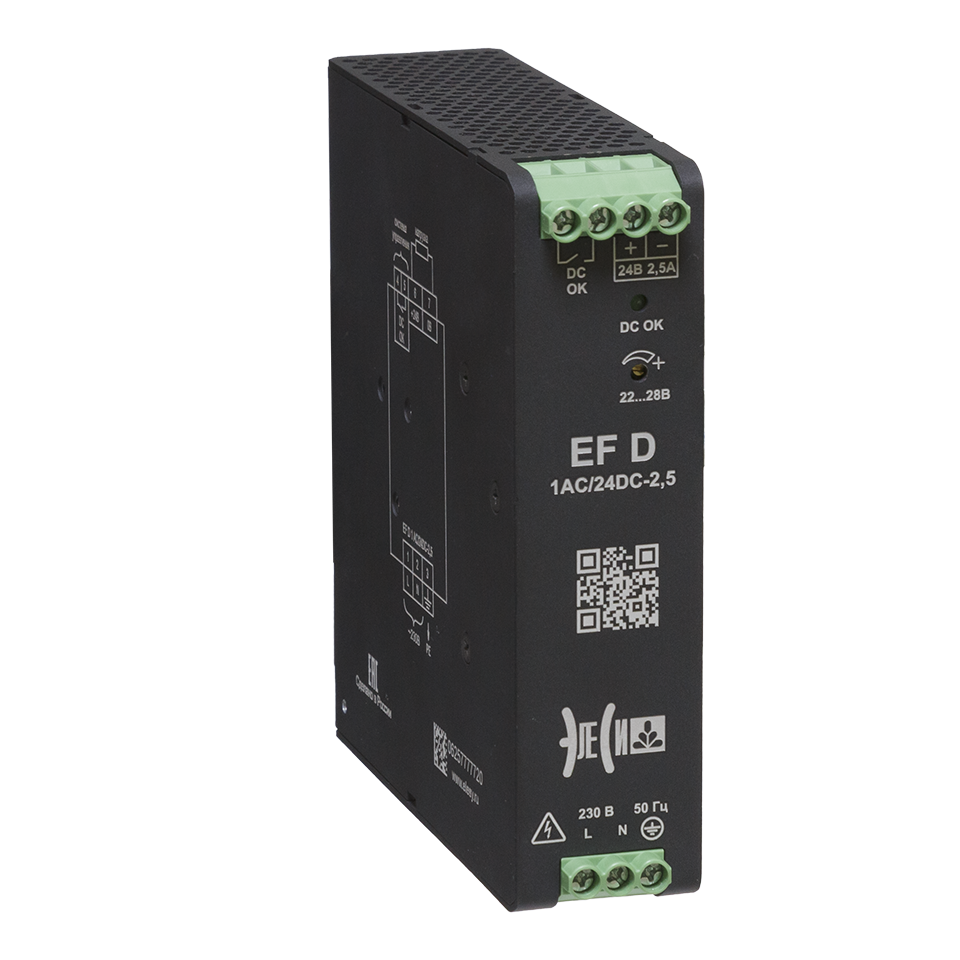

ВНЕШНИЙ ВИД
EF D 1AC/24DC-2,5
ОГРАНИЧЕНИЕ ПРИ ПЕРЕГРУЗКЕ
EF D 1AC/24DC-2,5
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF D 1AC/24DC-2,5

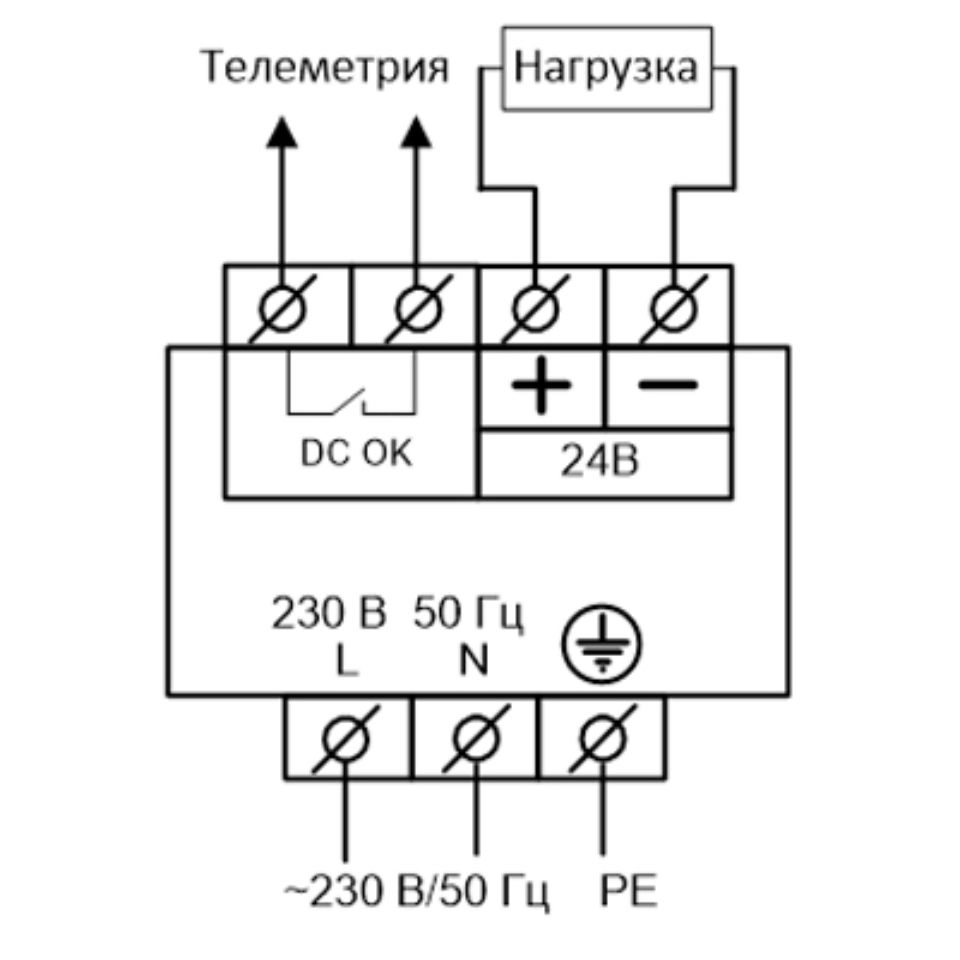

СХЕМА ПОДКЛЮЧЕНИЯ
EF D 1AC/24DC-2,5
Источник питания EF D 1AC/24DC-5
Входное напряжение постоянного/переменного тока 110…380/100…264 В; выходная мощность 120 Вт; выходное напряжение 24 В; выходной ток 5 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения от 22 до 28 В; рабочая температура от минус 25 до плюс 60 °С; класс электробезопасности - I; металлический корпус шириной 43 мм.
Код для заказа: PS24E002D03
описание
- Входное напряжение переменного/постоянного тока 100…264 В/110…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Выходная мощность 120 Вт
- Выходное напряжение 24 В
- Выходной ток 5 А
- Возможность регулировки выходного напряжения
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – I
- Металлический корпус шириной 43 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF D 1AC/24DC-5 | |
| Код заказа | PS24E002D03 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 100…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 110...380 | |
| Максимальный пусковой ток, А | 42 | |
| Время удержания, мс, не менее | 50 | |
| Задержка включения, с, не более | 1,3 | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 120 | |
| Номинальное выходное напряжение, В | 24±0,5 | |
| Регулирование выходного напряжения | 22...28 | |
| Выходной ток, не более, А | 5 | |
| КПД, % | >80 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | «Сухой контакт реле»: 0,5 А; 40 В | |
| Безопасность | ||
| Электробезопасность, класс защиты | I класс по ГОСТ IEC 60950-1 | |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПа | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Металл | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, ч | 80.000 | |
| Срок службы, лет | 15 | |
| Размеры, ШхВхГ, мм | 43 х 140 х 140 | |
| Масса, кг | 0,6 |

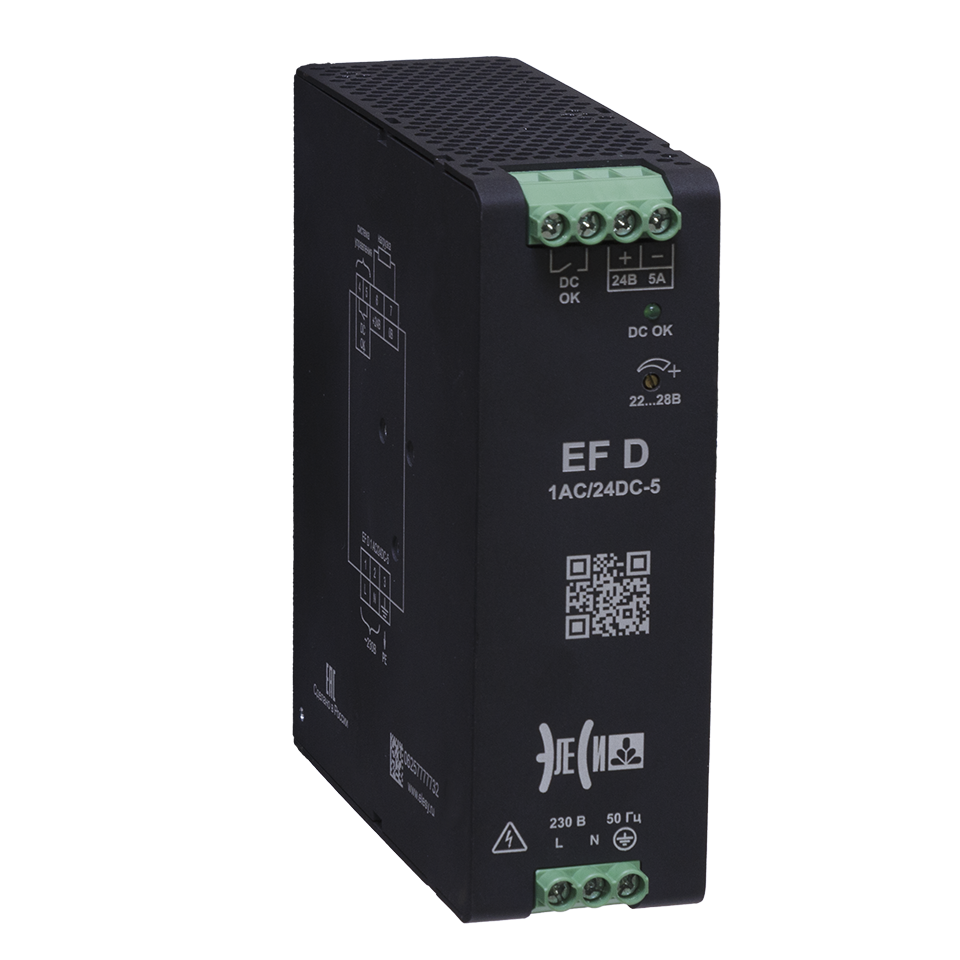

ВНЕШНИЙ ВИД
EF D 1AC/24DC-5
ОГРАНИЧЕНИЕ ПРИ ПЕРЕГРУЗКЕ
EF D 1AC/24DC-5
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF D 1AC/24DC-5
СХЕМА ПОДКЛЮЧЕНИЯ
EF D 1AC/24DC-5
Источник питания EF D 1AC/24DC-10
Входное напряжение постоянного/переменного тока 110…380/100…264 В; выходная мощность: 240 Вт; выходное напряжение: 24 В; выходной ток: 10 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения от 22 до 28 В; рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I; металлический корпус шириной 63 мм.
Код для заказа: PS24E002D04
описание
- Входное напряжение переменного/постоянного тока 100…264 В/140…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Корректор коэффициента мощности
- Выходная мощность 240 Вт
- Выходное напряжение 24 В
- Выходной ток 10 А
- Возможность регулировки выходного напряжения
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – I
- Металлический корпус шириной 63 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF D 1AC/24DC-10 | |
| Код заказа | PS24E002D04 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 100…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 140...380 | |
| Максимальный пусковой ток, А | 40 | |
| Время удержания, мс, не менее | 30 | |
| Задержка включения, с, не более | 1,5 | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 240 | |
| Номинальное выходное напряжение, В | 24±0,5 | |
| Регулирование выходного напряжения | 22...28 | |
| Выходной ток, не более, А | 10 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | «Сухой контакт реле»: 0,5 А; 40 В | |
| Безопасность | ||
| Электробезопасность, класс защиты | I класс по ГОСТ IEC 60950-1 | |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПа | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Металл | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, ч | 80.000 | |
| Срок службы, лет | 15 | |
| Размеры, ШхВхГ, мм | 63 х 140 х 140 | |
| Масса, кг | 1,2 |

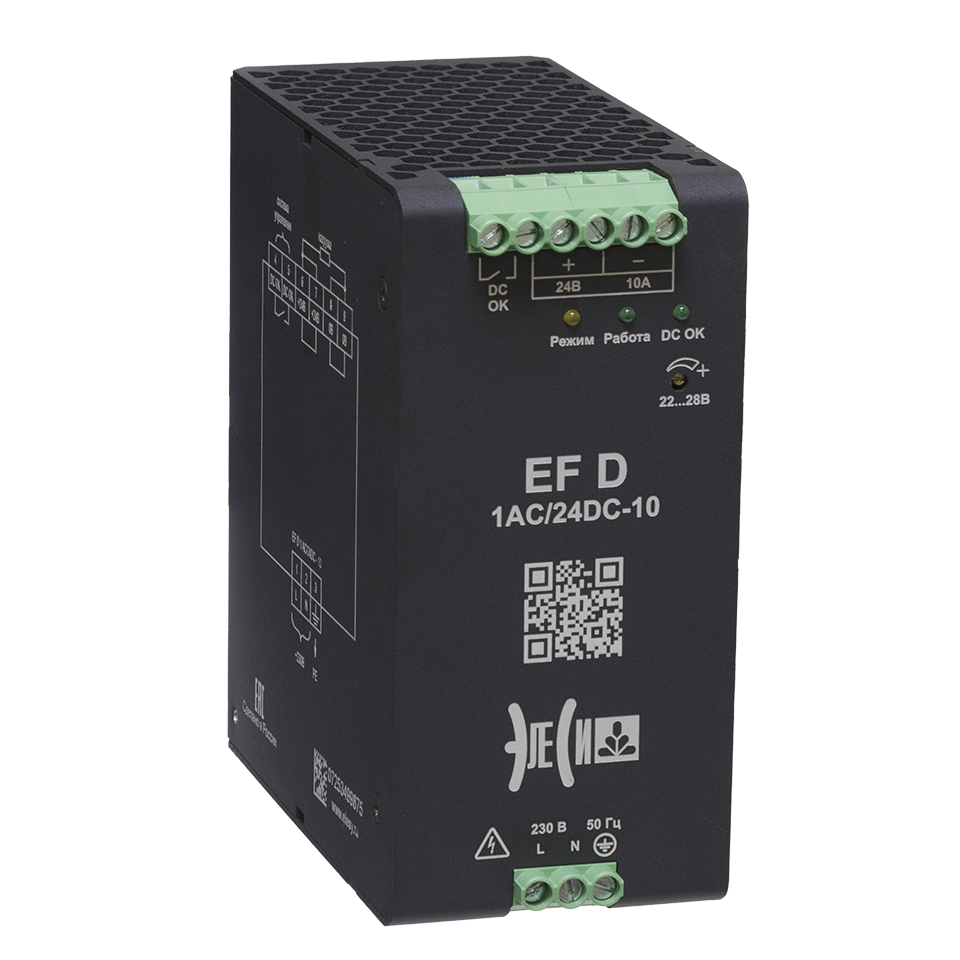

ВНЕШНИЙ ВИД
EF D 1AC/24DC-10

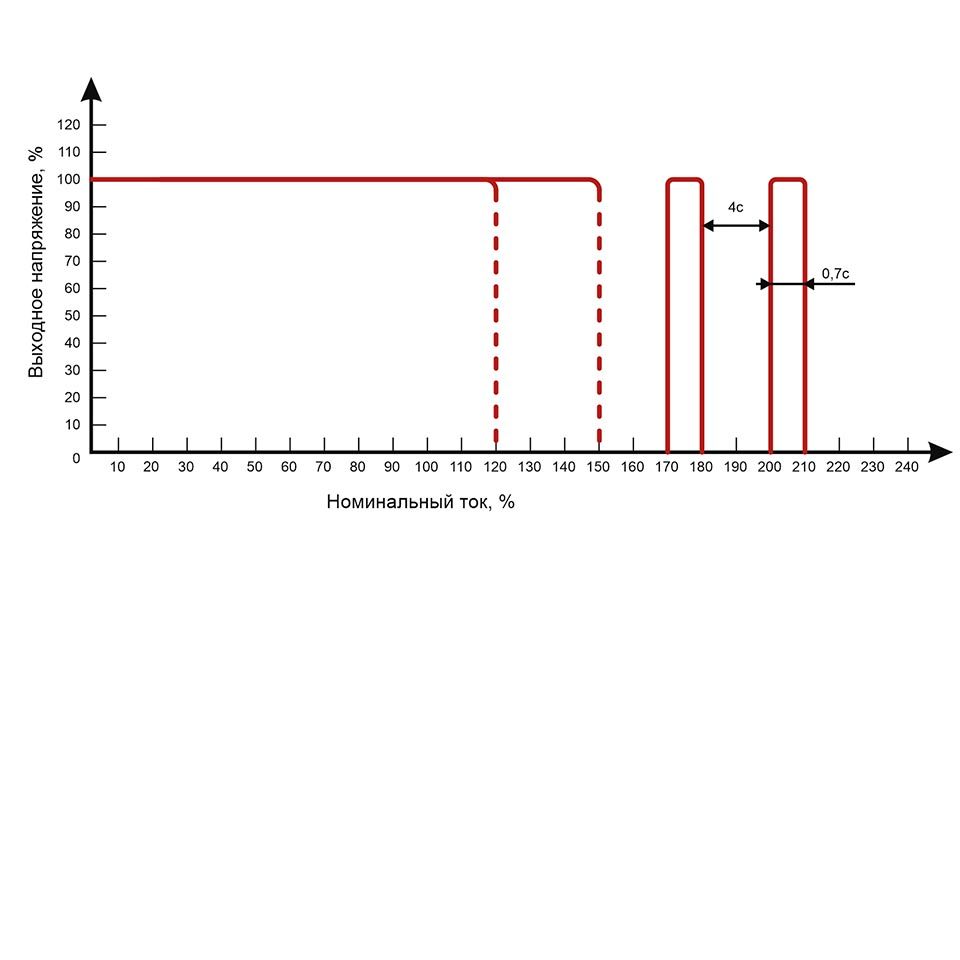

ОГРАНИЧЕНИЕ ПРИ ПЕРЕГРУЗКЕ
EF D 1AC/24DC-10
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF D 1AC/24DC-10

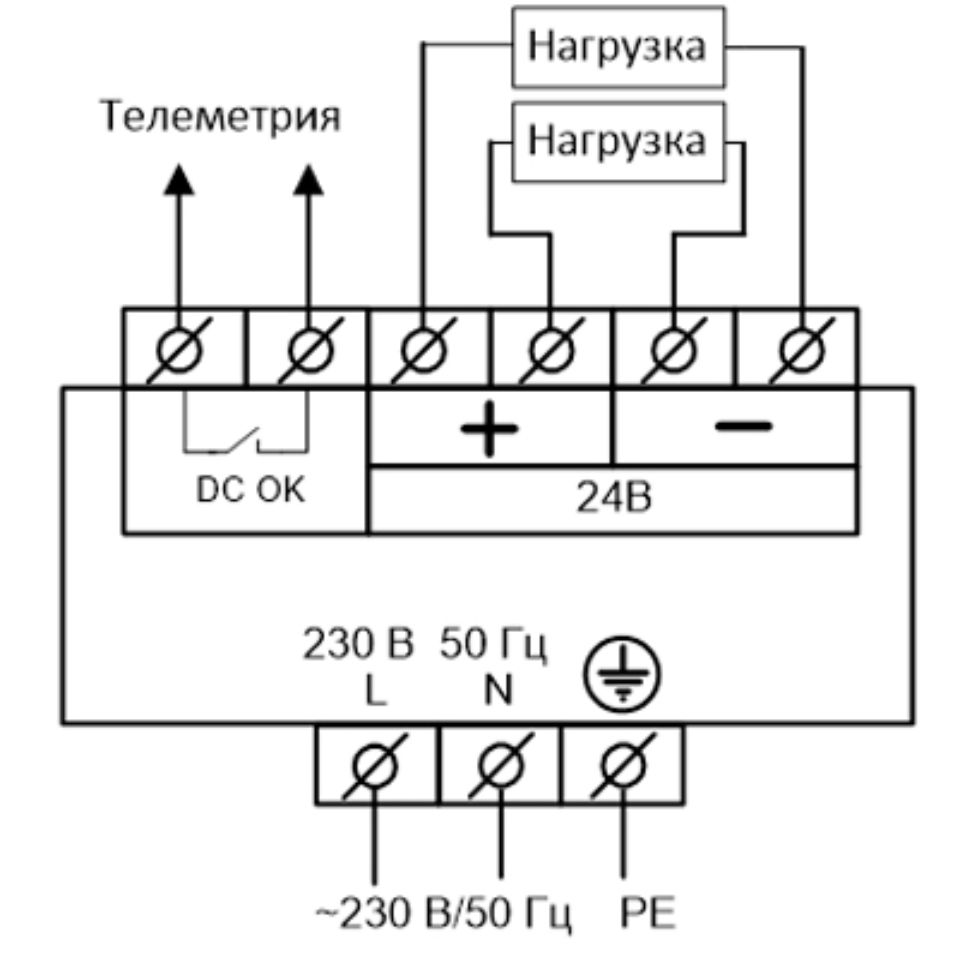

СХЕМА ПОДКЛЮЧЕНИЯ
EF D 1AC/24DC-10

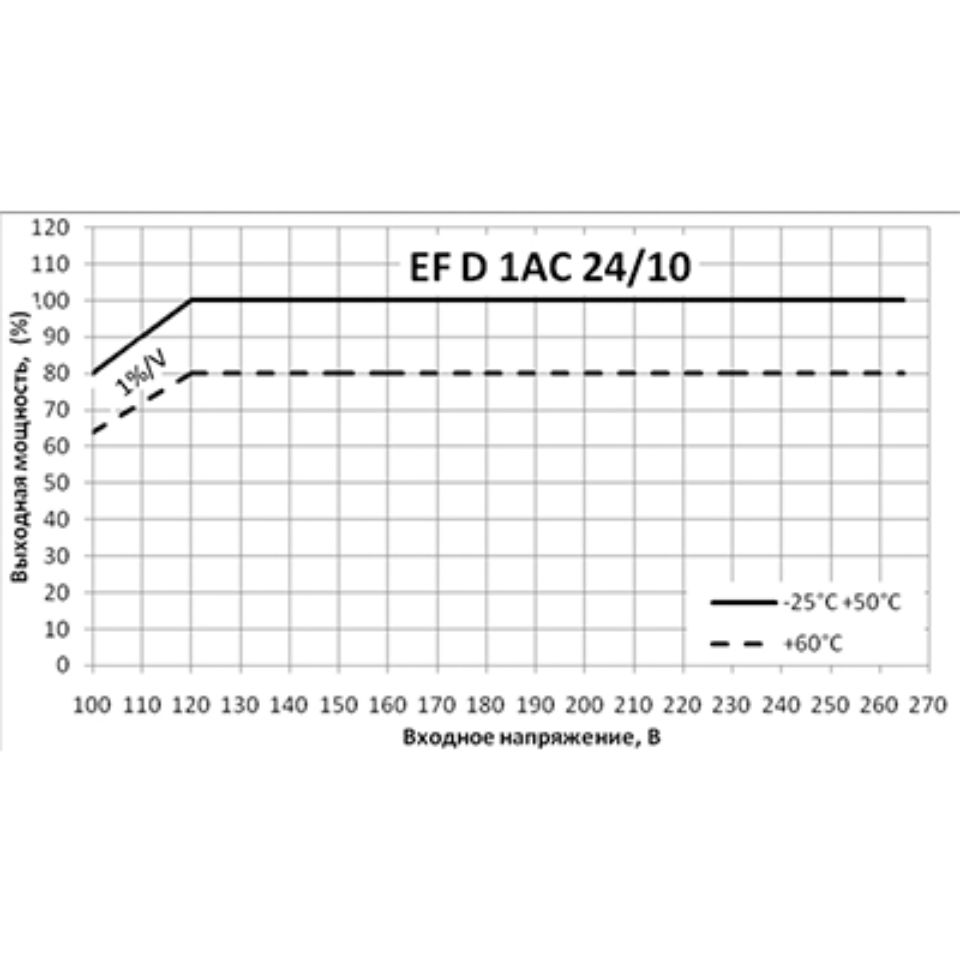

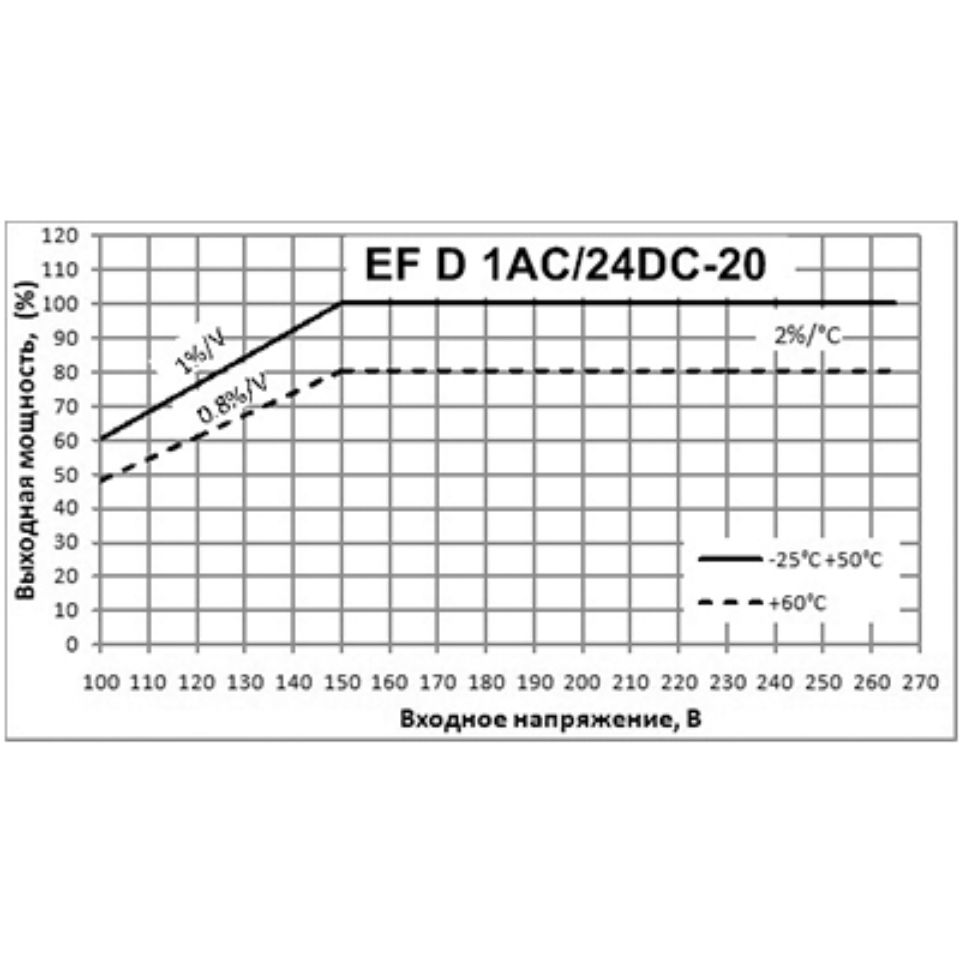

Зависимость допустимой выходной мощности от входного напряжения питания
EF D 1AC/24DC-10

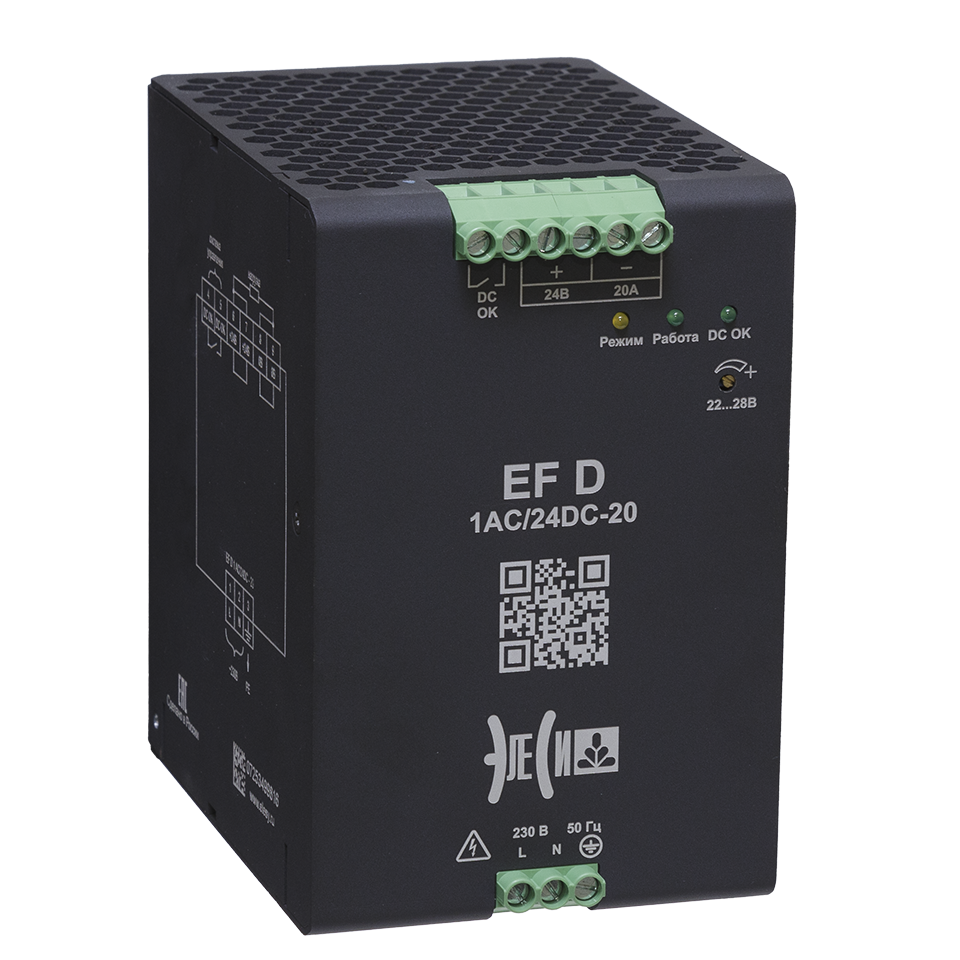

Источник питания EF D 1AC/24DC-20
Входное напряжение постоянного/переменного тока 110…380/100…264 В; выходная мощность: 480 Вт; выходное напряжение: 24 В; выходной ток: 20 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения от 22 до 28 В, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I, металлический корпус шириной 88 мм.
Код для заказа: PS24E002D05
описание
- Входное напряжение переменного/постоянного тока 100…264 В/140…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Корректор коэффициента мощности
- Выходная мощность 480 Вт
- Выходное напряжение 24 В
- Выходной ток 20 А
- Возможность регулировки выходного напряжения
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – I
- Металлический корпус шириной 88 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF D 1AC/24DC-20 | |
| Код заказа | PS24E002D05 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 100…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 140...380 | |
| Максимальный пусковой ток, А | 38 | |
| Время удержания, мс, не менее | 25 | |
| Задержка включения, с, не более | 1,5 | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 480 | |
| Номинальное выходное напряжение, В | 24±0,5 | |
| Регулирование выходного напряжения | 22...28 | |
| Выходной ток, не более, А | 20 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | «Сухой контакт реле»: 0,5 А; 40 В | |
| Безопасность | ||
| Электробезопасность, класс защиты | I класс по ГОСТ IEC 60950-1 | |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПа | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Металл | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, ч | 80.000 | |
| Срок службы, лет | 15 | |
| Размеры, ШхВхГ, мм | 88 х 140 х 140 | |
| Масса, кг | 2 |
ВНЕШНИЙ ВИД
EF D 1AC/24DC-20
ОГРАНИЧЕНИЕ ПРИ ПЕРЕГРУЗКЕ
EF D 1AC/24DC-20
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF D 1AC/24DC-20
СХЕМА ПОДКЛЮЧЕНИЯ
EF D 1AC/24DC-20
Зависимость допустимой выходной мощности от входного напряжения питания
EF D 1AC/24DC-20
Источник питания EF D 1AC/24DC-40
Входное напряжение постоянного/переменного тока 110…380/100…264 В; выходная мощность: 960 Вт; выходное напряжение: 24 В; выходной ток: 40 А; защита от перенапряжения, перегрузки; возможность параллельного подключения для резервирования и «горячей» замены; возможность регулировки выходного напряжения от 22 до 28 В, рабочая температура от минус 25 до плюс 60 °С, класс электробезопасности - I, металлический корпус шириной 126 мм.
Код для заказа: PS24E002D06
описание
- Входное напряжение переменного/постоянного тока 130…264 В/180…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Защита от перегрева
- Корректор коэффициента мощности
- Выходная мощность 960Вт
- Выходное напряжение 24 В
- Выходной ток 40 А
- Возможность регулировки выходного напряжения
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – I
- Металлический корпус шириной 126 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | EF D 1AC/24DC-40 | |
| Код заказа | PS24E002D06 | |
| Входные характеристики | ||
| Диапазон входных напряжений, В (переменного тока) | 130…264 | |
| Частота входной сети, Гц | 45…65 | |
| Диапазон входных напряжений, В (постоянного тока) | 180...380 | |
| Максимальный пусковой ток, А | 36 | |
| Время удержания, мс, не менее | 10 | |
| Задержка включения, с, не более | 1,5 | |
| Выходные характеристики | ||
| Выходная мощность не менее, Вт | 960 | |
| Номинальное выходное напряжение, В | 24±0,5 | |
| Регулирование выходного напряжения | 22...28 | |
| Выходной ток, не более, А | 40 | |
| КПД, % | >85 | |
| Действующее значение пульсаций, мВ | < 50 | |
| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С | |
| Защита от короткого замыкания и перегрузки | Да | |
| Сигнализация DC OK | Светодиод, диагностический выход | |
| Параметры диагностического выхода DC OK | «Сухой контакт реле»: 0,5 А; 40 В | |
| Безопасность | ||
| Электробезопасность, класс защиты | I класс по ГОСТ IEC 60950-1 | |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 | |
| Окружающая среда | ||
| Рабочая температура, ˚C | -25…60 | |
| Температура хранения, ˚C | -55…70 | |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) | |
| Атмосферное давление, кПа | 84…106,7 | |
| Механические характеристики | ||
| Материал корпуса | Металл | |
| Степень защиты от климатических воздействий | IP20 | |
| Средняя наработка на отказ, ч | 80.000 | |
| Срок службы, лет | 15 | |
| Размеры, ШхВхГ, мм | 126 х 140 х 172 | |
| Масса, кг | 2,5 |

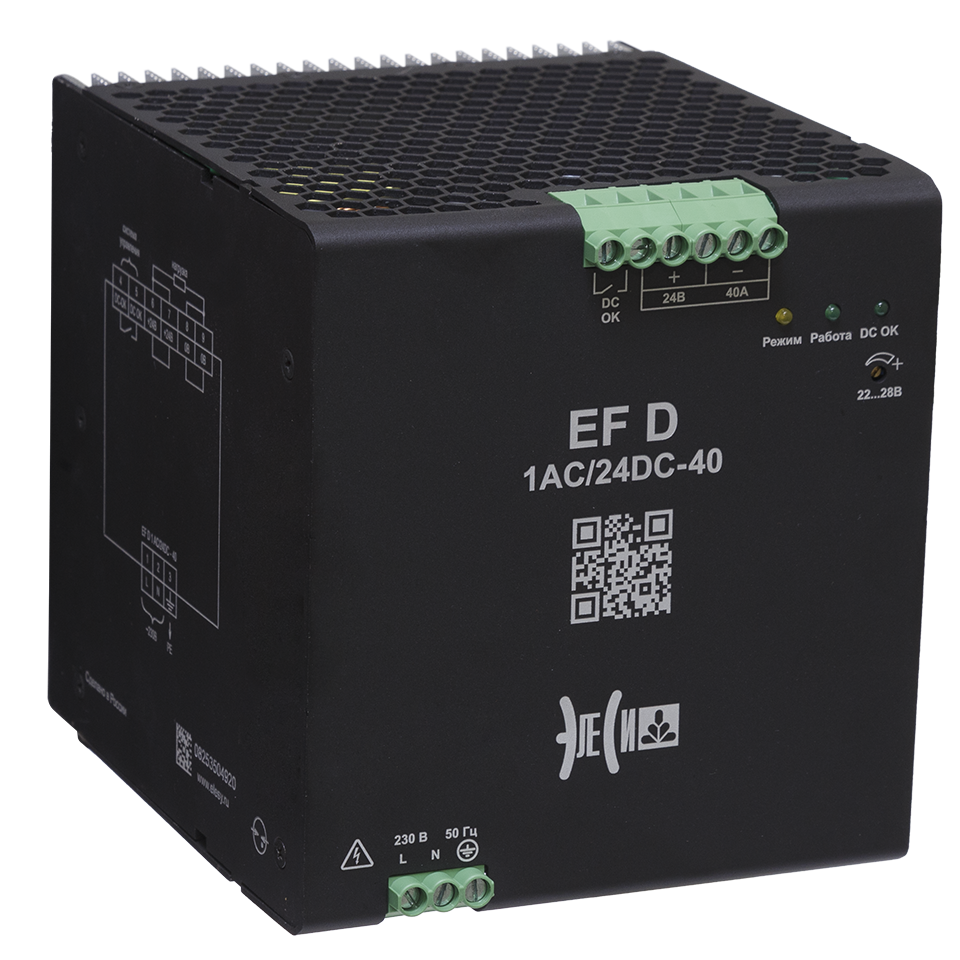

ВНЕШНИЙ ВИД
EF D 1AC/24DC-40
ОГРАНИЧЕНИЕ ПРИ ПЕРЕГРУЗКЕ
EF D 1AC/24DC-40
ОГРАНИЧЕНИЕ МОЩНОСТИ
EF D 1AC/24DC-40
СХЕМА ПОДКЛЮЧЕНИЯ
EF D 1AC/24DC-40
Зависимость допустимой выходной мощности от входного напряжения питания
EF D 1AC/24DC-40
