ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ELSY-PRO
ОБЩИЕ СВЕДЕНИЯ
Преобразователи частоты представляют собой устройство для управления трехфазными асинхронными двигателями с короткозамкнутым ротором и применяются в составе электроприводов различного назначения, таких как промышленные вентиляторы, электроприводы главного движения пассажирского и грузового лифта, подъемно-транспортные механизмы.
Полностью отечественная разработка с русскоязычной документацией и локализованной сервисной поддержкой.
Основные характеристики
- Модельный ряд по мощности подключаемого электродвигателя 5,5 – 37 кВт*
* модели ElSY-PRO 30,0 и ElSY-PRO 37,0 – на этапе разработки - Входное напряжение 220 (230) В, 380 (400) В
- Диапазон изменения частоты выходного напряжения: 0...120 Гц
- Работа с асинхронными электродвигателями с соединением обмоток как звезда, так и треугольник
- Стабильная работа при перегрузке до 150 % в течении 60 секунд
- Встроенный тормозной модуль в моделях до 22 кВт (начиная с 30 кВт опционально)
интеллектуальное Управление
- Возможные системы управления: скалярная, векторная с датчиком положения, векторная бездатчиковая
- Режим идентификации параметров схемы замещения электродвигателя при неподвижном роторе
- Плавное регулирование скорости с возможностью настройки траектории разгона и торможения, а также переключения S-кривых
- Дистанционное управление по дискретным, аналоговым сигналам и интерфейсам
Интерфейсы и сигналы
- Поддержка протоколов связи: Modbus RTU, Modbus TCP
- Программируемые дискретные входы (PNP, NPN) и выходы (реле, открытый коллектор)
- Программируемые аналоговые входы (0-10 В, 4-20мА, температурный вход) и выходы (0-10 В)
- Возможность подключения инкрементного энкодера с дифференциальным выходом, либо открытым коллектором
пульт управления
- Съемный пульт управления с возможностью удаленного подключения
- Отдельный USB-разъем
- Информативный двустрочный дисплей с русскоязычным графическим меню
- Светодиодная индикация основных состояний устройства
настройка и программирование
- Выбор допустимых протоколов связи для программирования
- Сервисное программное обеспечение для ПК (диагностика, настройка, управление, построение графиков в реальном времени)
- Возможность переноса настроек (пульт, приложение через интерфейс USB, RS-485)
функциональные возможности
- Настраиваемые защитные функции под разные задачи
- Функция ПИД-регулирования на основе сигналов с аналоговых входов
- Задание и переключения нескольких источников частоты и команд
- Спящий режим при пониженной уставке частоты
Защитные функции
- Защита от обрыва входных и выходных фаз
- Время-токовая защита, защита от КЗ и перегрева электродвигателя
- Защита от повышенного и пониженного напряжения в звене постоянного тока
- Защита от превышения ошибки по скорости и обрыва цепи энкодера
- Контроль неисправности вентиляторов и обрыва цепи тормозного резистора
Конструктивные особенности
- Унифицированная модульная конструкция
- Съемные блоки вентиляторов и конденсаторов
- Рабочий диапазон температур без потери выходной мощности: -10 °C...+45 °С
- Степень защиты ІР20
Программное обеспечение
Для подключения преобразователя частоты к персональному компьютеру пользователя по интерфейсу USB или RS-485 по протоколу Modbus RTU используется программа "Viewer", которая доступна для скачивания по ссылке.

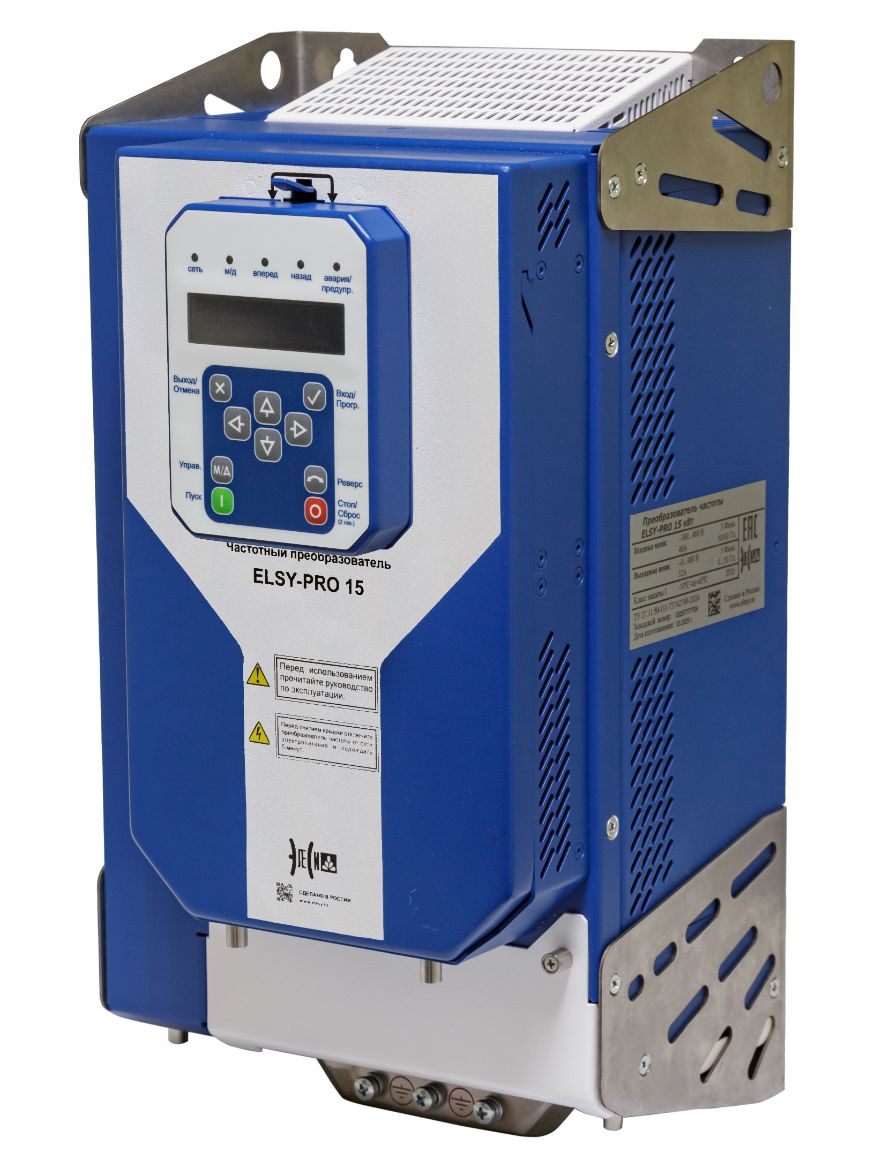

Преобразователь частоты ELSY-PRO 5,5
Код для заказа:
Преобразователь частоты ELSY-PRO 7,5
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | ELSY-PRO 5,5 | ELSY-PRO 7,5 | |
| Код заказа | |||
| Параметры | Характеристики | Характеристики | |
| Электрические параметры | |||
| Время работы 150 % от номинального значения тока электродвигателя, с | 60 | 60 | |
| Напряжение питающей цепи, В | 220 (230) ± 10 % 380 (400) ± 10 % | 220 (230) ± 10 %
380 (400) ± 10 % | |
| Частота питающей сети, Гц | 50-60 ± 2,5 | 50-60 ± 2,5 | |
| Мощность подключаемого двигателя, кВт | 5,5 | 7,5 | |
| Номинальный выходной ток, А | 14 | 16 | |
| Безопасность | |||
| Электромагнитная совместимость | ГОСТ IEC 61800 3 2016 категория С2, С3 * совместно с установленными фильтрами ЭМС, АС-реактор либо DC-реактор | ГОСТ IEC 61800 3 2016 категория С2, С3
* совместно с установленными фильтрами ЭМС, АС-реактор либо DC-реактор | |
| Электробезопасность | I класс по ГОСТ 12.2.007.0-75 | I класс по ГОСТ 12.2.007.0-75 | |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 | ТР ТС 004/2011
ТР ТС 020/2011 | |
| Надежность | |||
| Наработка на отказ, не менее, ч | 80 000 | 80 000 | |
| Срок службы, не менее, лет | 10 | 10 | |
| Гарантийный срок, мес | |||
| Условия эксплуатации | |||
| Рабочая температура, ˚C | -10…+45 | -10…+45 | |
| Относительная влажность воздуха, % | ≤95 (при 30 ˚C, без конденсации) | ≤95 (при 30 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | 84…106,7 | |
| Время готовности после подачи электропитания, не более, с | 5 | 5 | |
| Степень защиты | IP20 | IP20 | |
| Конструктивные параметры | |||
| Материал корпуса | Металл | Металл | |
| Размеры, ШхВхГ, мм | 179 х 400 х 204 | 179 х 400 х 204 | |
| Масса, не более, кг | 7,5 | 7,5 |
Преобразователь частоты ELSY-PRO 11,0
Код для заказа:
Преобразователь частоты ELSY-PRO 15,0
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | ELSY-PRO 11,0 | ELSY-PRO 15,0 | |
| Код заказа | |||
| Параметры | Характеристики | Характеристики | |
| Электрические параметры | |||
| Время работы 150 % от номинального значения тока электродвигателя, с | 60 | 60 | |
| Напряжение питающей цепи, В | 220 (230) ± 10 %
380 (400) ± 10 % | 220 (230) ± 10 %
380 (400) ± 10 % | |
| Частота питающей сети, Гц | 50-60 ± 2,5 | 50-60 ± 2,5 | |
| Мощность подключаемого двигателя, кВт | 11 | 15 | |
| Номинальный выходной ток, А | 24 | 32 | |
| Безопасность | |||
| Электромагнитная совместимость | ГОСТ IEC 61800 3 2016 категория С2, С3
* совместно с установленными фильтрами ЭМС, АС-реактор либо DC-реактор | ГОСТ IEC 61800 3 2016 категория С2, С3
* совместно с установленными фильтрами ЭМС, АС-реактор либо DC-реактор | |
| Электробезопасность | I класс по ГОСТ 12.2.007.0-75 | I класс по ГОСТ 12.2.007.0-75 | |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 | ТР ТС 004/2011 ТР ТС 020/2011 | |
| Надежность | |||
| Наработка на отказ, не менее, ч | 80 000 | 80 000 | |
| Срок службы, не менее, лет | 10 | 10 | |
| Гарантийный срок, мес | |||
| Условия эксплуатации | |||
| Рабочая температура, ˚C | -10…+45 | -10…+45 | |
| Относительная влажность воздуха, % | ≤95 (при 30 ˚C, без конденсации) | ≤95 (при 30 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | 84…106,7 | |
| Время готовности после подачи электропитания, не более, с | 5 | 5 | |
| Степень защиты | IP20 | IP20 | |
| Конструктивные параметры | |||
| Материал корпуса | Металл | Металл | |
| Размеры, ШхВхГ, мм | 230 х 410 х 219 | 230 х 410 х 219 | |
| Масса, не более, кг | 11 | 11 |
Преобразователь частоты ELSY-PRO 18,5
Код для заказа:
Преобразователь частоты ELSY-PRO 22,0
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Модификация | ELSY-PRO 18,5 | ELSY-PRO 22 | |
| Код заказа | |||
| Параметры | Характеристики | Характеристики | |
| Электрические параметры | |||
| Время работы 150 % от номинального значения тока электродвигателя, с | 60 | 60 | |
| Напряжение питающей цепи, В | 220 (230) ± 10 %
380 (400) ± 10 % | 220 (230) ± 10 %
380 (400) ± 10 % | |
| Частота питающей сети, Гц | 50-60 ± 2,5 | 50-60 ± 2,5 | |
| Мощность подключаемого двигателя, кВт | 18,5 | 22 | |
| Номинальный выходной ток, А | 40 | 48 | |
| Безопасность | |||
| Электромагнитная совместимость | ГОСТ IEC 61800 3 2016 категория С2, С3
* совместно с установленными фильтрами ЭМС, АС-реактор либо DC-реактор | ГОСТ IEC 61800 3 2016 категория С2, С3
* совместно с установленными фильтрами ЭМС, АС-реактор либо DC-реактор | |
| Электробезопасность | I класс по ГОСТ 12.2.007.0-75 | I класс по ГОСТ 12.2.007.0-75 | |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 | ТР ТС 004/2011 ТР ТС 020/2011 | |
| Надежность | |||
| Наработка на отказ, не менее, ч | 80 000 | 80 000 | |
| Срок службы, не менее, лет | 10 | 10 | |
| Гарантийный срок, мес | |||
| Условия эксплуатации | |||
| Рабочая температура, ˚C | -10…+45 | -10…+45 | |
| Относительная влажность воздуха, % | ≤95 (при 30 ˚C, без конденсации) | ≤95 (при 30 ˚C, без конденсации) | |
| Атмосферное давление, кПА | 84…106,7 | 84…106,7 | |
| Время готовности после подачи электропитания, не более, с | 5 | 5 | |
| Степень защиты | IP20 | IP20 | |
| Конструктивные параметры | |||
| Материал корпуса | Металл | Металл | |
| Размеры, ШхВхГ, мм | 260 х 470 х 219 | 260 х 470 х 219 | |
| Масса, не более, кг | 15 | 15 |
Преобразователь частоты ELSY-PRO 30,0
На этапе разработки
Преобразователь частоты ELSY-PRO 37,0
ТЕХНИЧЕСКИЕ ДАННЫЕ
На этапе разработки
