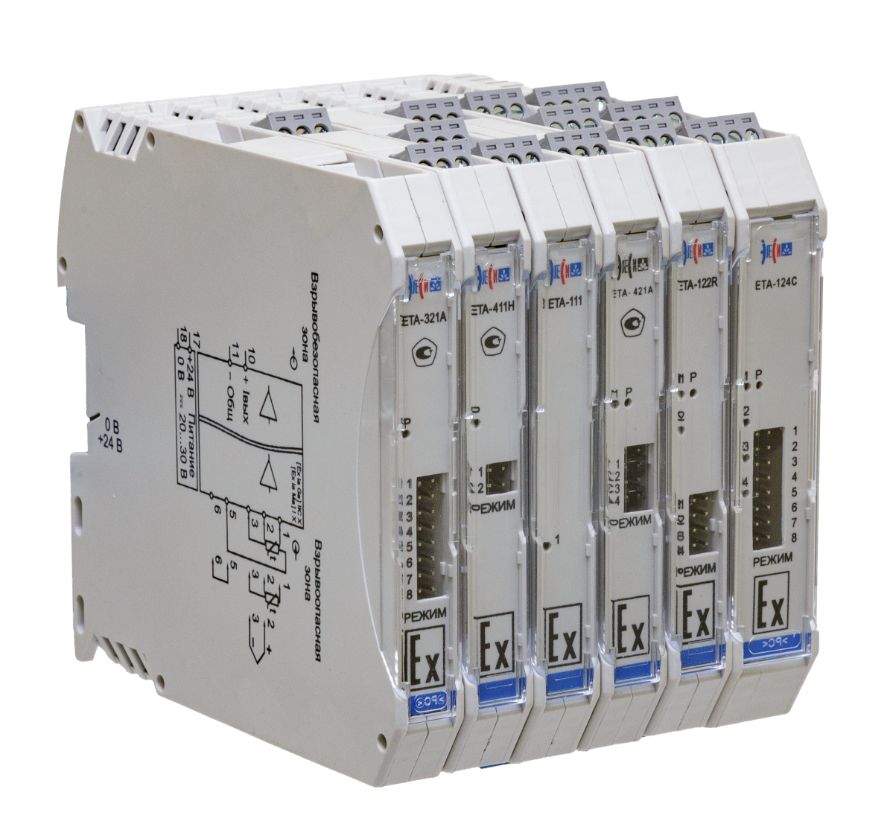

БАРЬЕРЫ ИСКРОЗАЩИТЫ АКТИВНЫЕ ET И ETA

ДОКУМЕНТАЦИЯ
ОБЩИЕ СВЕДЕНИЯ

Барьеры искрозащиты устанавливаются вне взрывоопасной зоны и предназначены для обеспечения искробезопасности в составе систем контроля и управления технологическими процессами, в ходе которых возможно образование взрывоопасной среды.

Применяются на предприятиях нефтяной, угольной, газовой, нефтехимической, нефтеперерабатывающей, химической и других отраслей промышленности.

Барьеры искрозащиты серии ЕТ и ЕТA обеспечивают:

  • искробезопасную цепь уровня «ia» входных электрических цепей датчиков, установленных во взрывоопасных зонах;
  • искробезопасную цепь уровня «ia» выходных электрических цепей исполнительных механизмов, установленных во взрывоопасных зонах;
  • измерение, линейное преобразование и гальваническое разделение сигналов.

Все модели барьеров искрозащиты серии ET и ЕТA соответствуют требованиям ТР ТС 012/2011 и имеют маркировку взрывозащиты:
  • [Ex ia Ga] IIC X по ГОСТ 31610.11 для барьеров серии ET;
  • [Ex ia Мa] I Х и [Ex ia Ga] IIC Х для барьеров серии ETA.

✔ БАРЬЕРЫ ИСКРОЗАЩИТЫ АКТИВНЫЕ ВКЛЮЧЕНЫ В РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ МИНПРОМТОРГ:
ЕТ № 10339683-10339699 ОТ 17.07.2025 г.,
ЕТА № 10430858-10430872 ОТ 02.08.2023 г.

Применение
Используются в составе систем контроля и управления технологическими процессами, в ходе которых возможно образование взрывоопасной среды, в том числе, в следующих отраслях:
  • топливно-энергетический комплекс;
  • химическое, нефтехимическое и нефтеперерабатывающее производство;
  • черная и цветная металлургия.
Особенности

  • Высокая точность преобразования сигналов
  • Широкий диапазон напряжений питания
  • Защита от обратной полярности напряжения питания
  • Интеллектуальная система защиты
  • Развитая система самодиагностики
  • Расширенный диапазон рабочих температур
  • Удобство подключения внешних проводников
  • Выбор режима работы и типа датчика с передней панели преобразователя

Барьеры искрозащиты дискретных сигналов

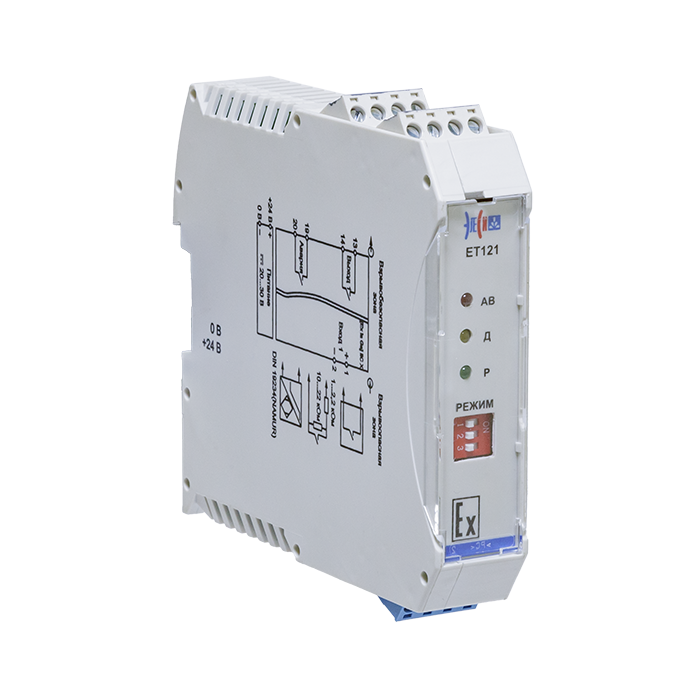

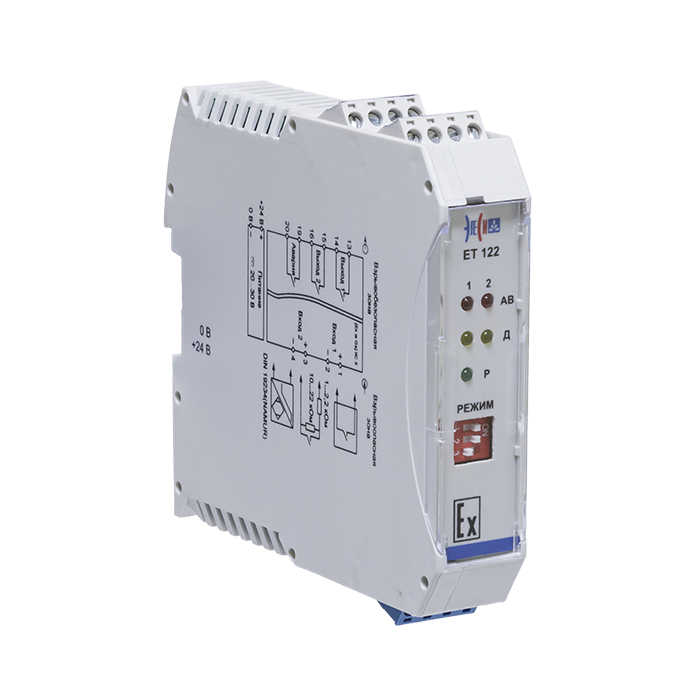

Преобразователь искробезопасный разделительный дискретных сигналов ЕТ 121 и ЕТ 122



описание

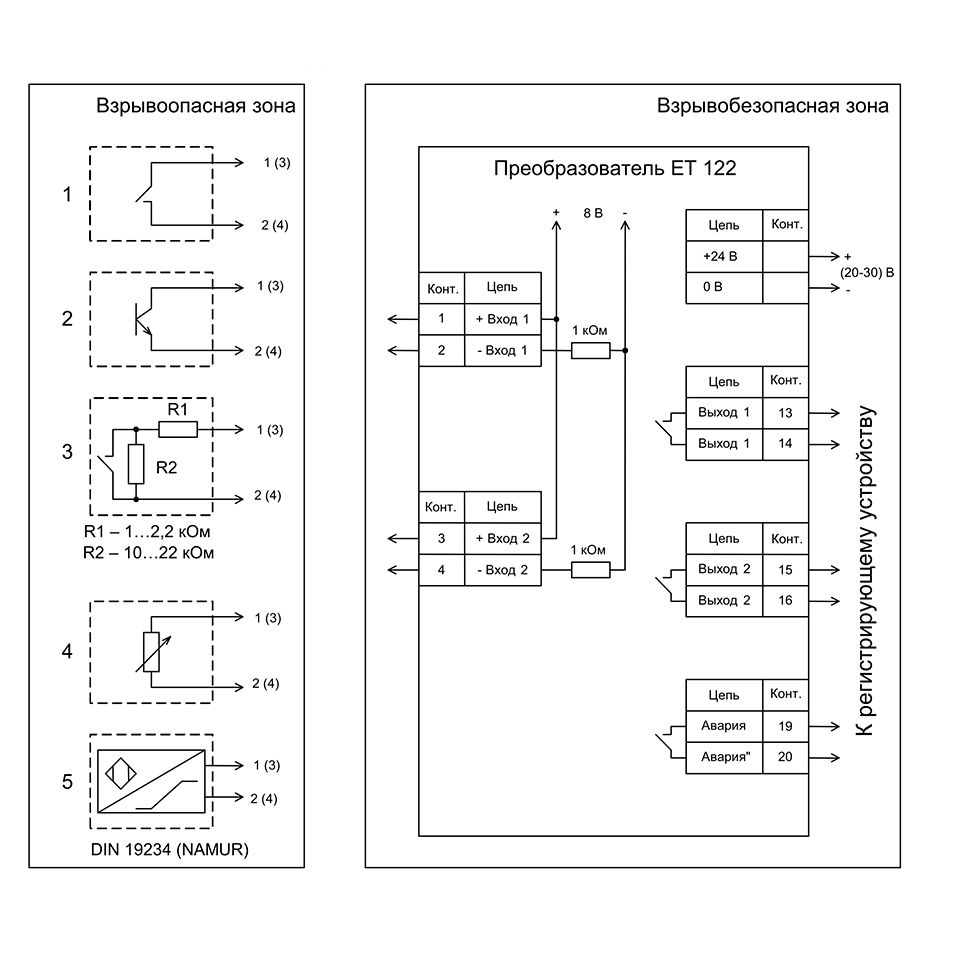

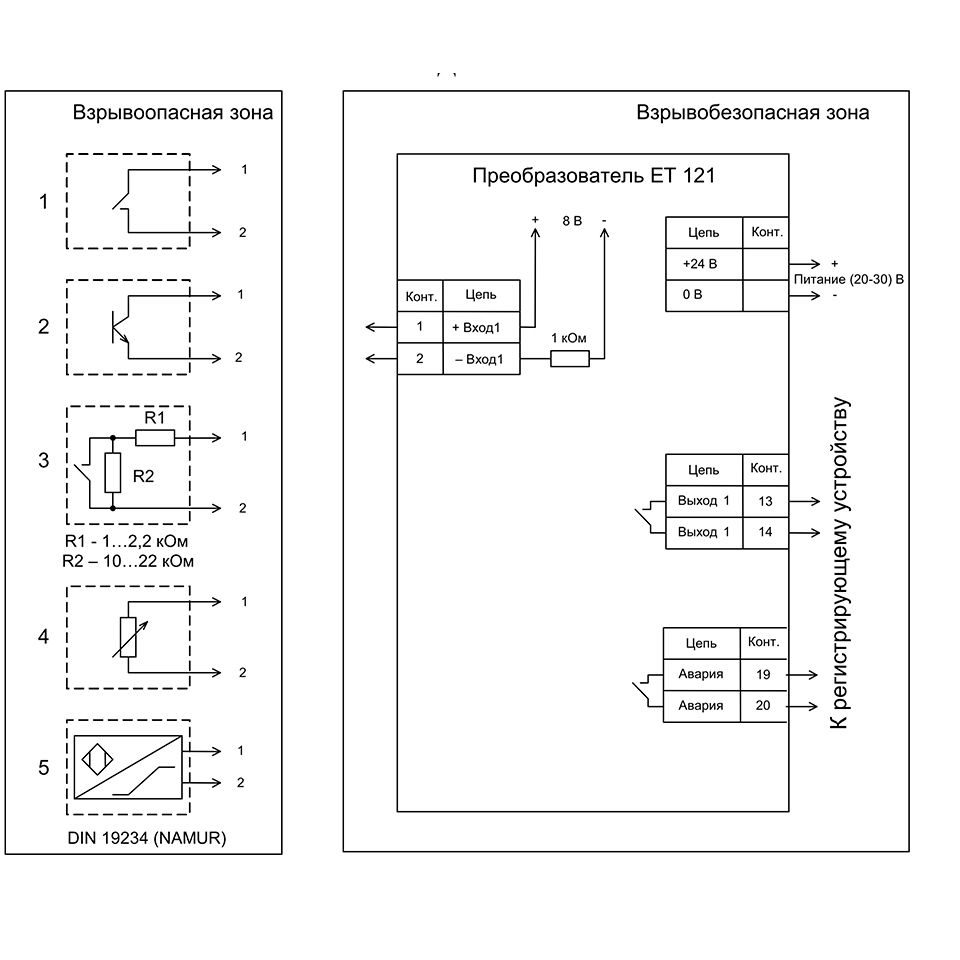

Преобразователь разделительный ЕТ-121 и ЕТ 122 предназначены для приема дискретных сигналов датчиков, расположенных во взрывоопасной зоне и преобразования их в дискретные сигналы реле во взрывобезопасной зоне.

Содержит один канал в ЕТ-121 и два канала в ЕТ-122, которые состоят из 1-го входа, 1-го выхода и выходного сигнала «Авария».

Вход преобразователей принимает и обеспечивает искрозащиту уровня [Ex ia Ga] IIC X сигналов стандарта NAMUR с контролем целостности цепи или типа «сухой контакт».

Выход представляет собой контакты реле, формируемые выходным сигналом и сигналом «Авария».

ЕТ-121 и ЕТ-122 обеспечивают гальваническую развязку входная цепь / выходная цепь / цепь питания.

Особенности:

  • 1 или 2 дискретных канала
  • Диагностика состояния входной цепи
  • Защита от обратной полярности напряжения питания
  • Конфигурирование режимов работы с помощью DIP-переключателя
  • Питание датчиков

ТЕХНИЧЕСКИЕ ДАННЫЕ
МодификацияЕТ 121ЕТ 122
Код заказаIO68E121Е01IO68E122Е01
ПараметрыХарактеристики
Количество каналов12
Взрывобезопасная цепьВходВход
Параметры питания
Номинальное напряжение питания, В2424
Допустимый диапазон напряжения питания, В20…3020…30
Максимальная потребляемая мощность, Вт≤ 3≤ 3
Параметры входной цепи
Тип сигнала – дискретный:
  • «сухой контакт»
  • контакт с контролем целостности цепи
  • сигнал стандарта NAMUR
  • «сухой контакт»
  • контакт с контролем целостности цепи
  • сигнал стандарта NAMUR
    		• Ток состояния линии «Короткое замыкание», мАот 6,5 до 8,8от 6,5 до 8,8
    		Ток состояния линии «Замкнуто», мАот 2,4 до 6,0от 2,4 до 6,0
    		Ток состояния линии «Разомкнуто», мАот 0,3 до 1,2от 0,3 до 1,2
    		Ток состояния линии «Холостой ход» мАот 0 до 0,1от 0 до 0,1
    		Параметры источника питания датчика:
  • напряжение питания датчика
    • (при токе 0…8,8мА), В    		8,0 ± 0,88,0 ± 0,8
  • максимальный ток питания датчика, мА
    		• ≤8,8≤8,8
    		Параметры выходной цепи
    		Тип сигналадискретный реледискретный реле
    		Количество выходов в канале1+1 «Авария»2+1 «Авария»
    		Максимальное коммутируемое выходное напряжение, В
  • АС
    		• 250250
  • DC
    		• 4242
    		Максимальный коммутируемый ток, А22
    		Максимальная мощность нагрузки на 1 выход, Вт (В•А)6060
  • АС
    		• 500500
  • DC
    		• 8484
    		Выходное напряжение (при токе 20 мА), В≥ 13≥ 13
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение U₀, В10,510,5
    		Максимальный выходной ток Io, мА2020
    		Максимальная внешняя емкость Co, мкФ0,20,2
    		Максимальная внешняя индуктивность Lo, мГн55
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 750≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ... 106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм22,5×104,0×11522,5×104,0×115
    		Масса, г≤ 300≤ 300

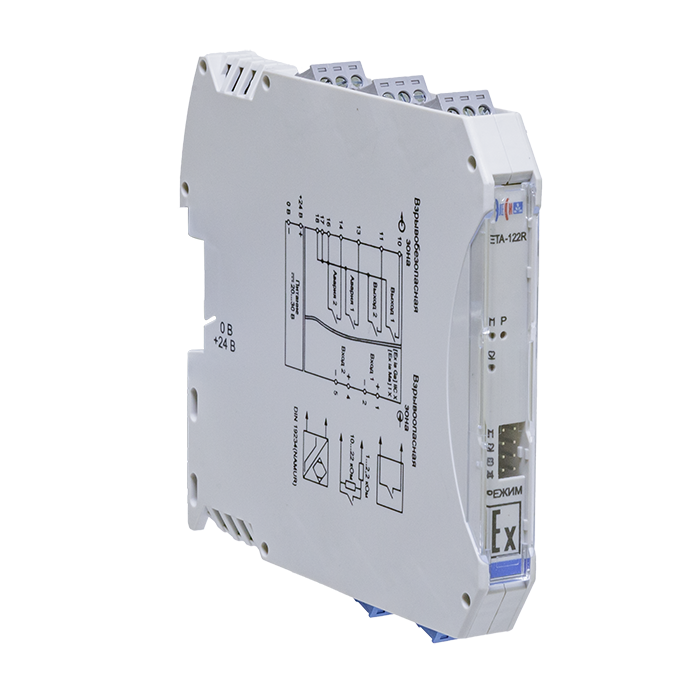

    Преобразователь искробезопасный разделительный дискретныхсигналов ЕТA-122R и ЕТA-122C



    описание

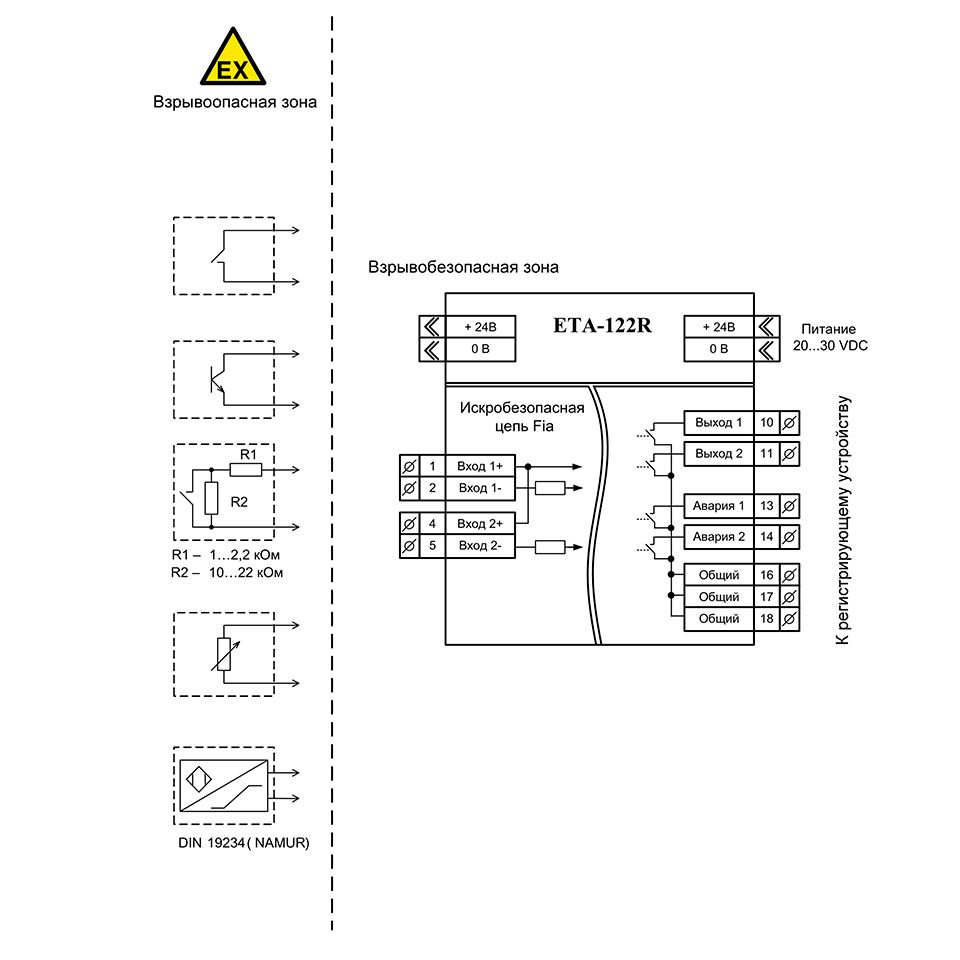

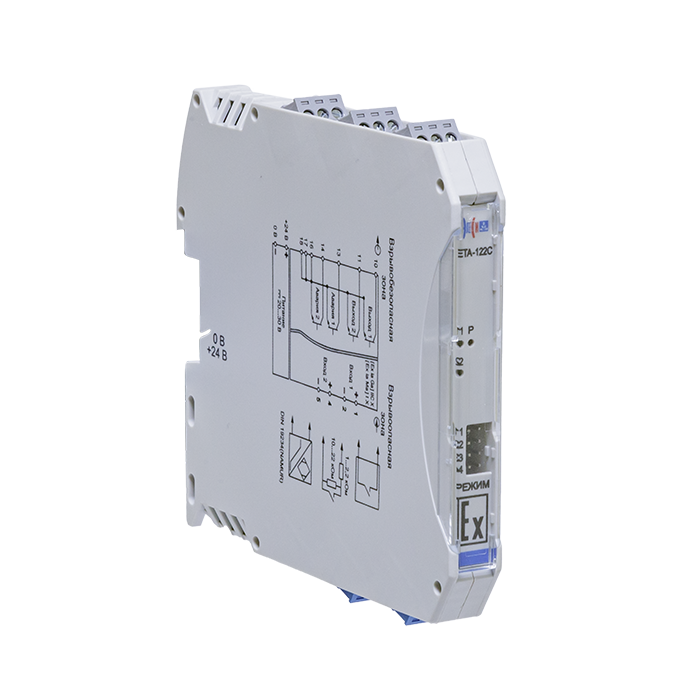

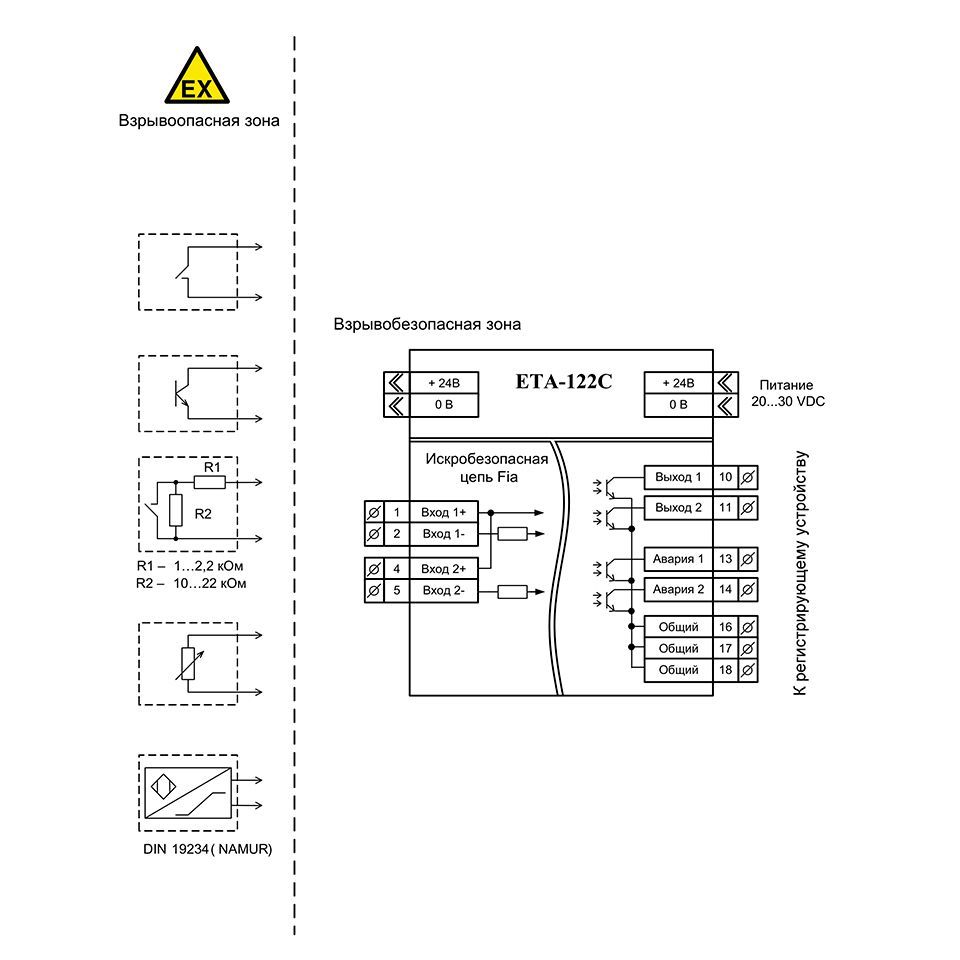

    Барьеры ЕТА-122R и ЕТА-122C предназначены для приема дискретных сигналов датчиков, расположенных во взрывоопасной зоне и преобразования их в дискретные сигналы реле или сигналы типа «открытый коллектор» во взрывобезопасной зоне.

    Барьеры ЕТА-122R и ЕТА-122C содержат 2 канала, каждый из которых состоит из 1-го входа, 1-го выхода и 1-го сигнала «Авария».

    Вход барьеров принимает и обеспечивает искрозащиту уровня [Ex ia Ga] IIC X сигналов стандарта NAMUR с контролем целостности цепи или типа «сухой контакт».

    Выход барьеров представляет собой контакты реле (ЕТА-122R) или контакты типа «сухой контакт» (ЕТА-122С), формируемые выходным сигналом и сигналом «Авария».

    ЕТА-122R и ЕТА-122С обеспечивают гальваническую развязку входные цепи / выходные цепи / цепи питания.

    Особенности:

    • 2 дискретных канала
    • Диагностика состояния входной цепи
    • Защита от обратной полярности напряжения питания
    • Конфигурирование режимов работы с помощью перемычек
    • Питание датчиков
    • Узкий корпус
    • Низкая потребляемая мощность

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТA-122RЕТA-122C
    		Код заказаIO100E01IO100E02
    		ПараметрыХарактеристики
    		Количество каналов22
    		Взрывобезопасная цепьВходВход
    		Параметры питания
    		Номинальное напряжение питания, В2424
    		Допустимый диапазон напряжения питания, В20…3020…30
    		Максимальная потребляемая мощность, Вт2,21,5
    		Параметры входной цепи
    		Тип сигнала – дискретный:
  • «сухой контакт»
  • контакт с контролем целостности цепи
  • сигнал стандарта NAMUR
  • «сухой контакт»
  • контакт с контролем целостности цепи
  • сигнал стандарта NAMUR
    		• Ток состояния линии «Короткое замыкание», мАот 6,5 до 8,8от 6,5 до 8,8
    		Ток состояния линии «Замкнуто», мАот 2,1 до 5,3 от 2,1 до 5,3
    		Ток состояния линии «Разомкнуто», мАот 0,3 до 1,2от 0,3 до 1,2
    		Ток состояния линии «Холостой ход» мАот 0 до 0,1от 0 до 0,1
    		Параметры источника питания датчика:
  • напряжение питания датчика
    • (при токе 0…8,8мА), В    		8,0 ± 0,88,0 ± 0,8
  • максимальный ток питания датчика, мА
    		• ≤8,8≤8,8
    		Параметры выходной цепи
    		Тип сигнала – «Сухой контакт»РелеОткрытый коллектор
    		Количество выходов в канале1+1 «Авария»1+1 «Авария»
    		Максимальное коммутируемое выходное напряжение, В
  • АС
    		• 250-
  • DC
    		• 22030
    		Максимальный коммутируемый ток, А20,1
    		Максимальная мощность нагрузки, Вт600,2
    		Выходное напряжение (при токе 20 мА), В≥ 13-
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение U₀, В10,510,5
    		Максимальный выходной ток Io, мА1111
    		Максимальная внешняя емкость Co, мкФ2,42,4
    		Максимальная внешняя индуктивность Lo, мГн700700
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 1500≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм12,6х103,3х11412,6х103,3х114
    		Масса, г≤ 150≤ 150

    Преобразователь искробезопасный разделительный дискретныхсигналов ЕТA-124R и ЕТA-124C



    описание

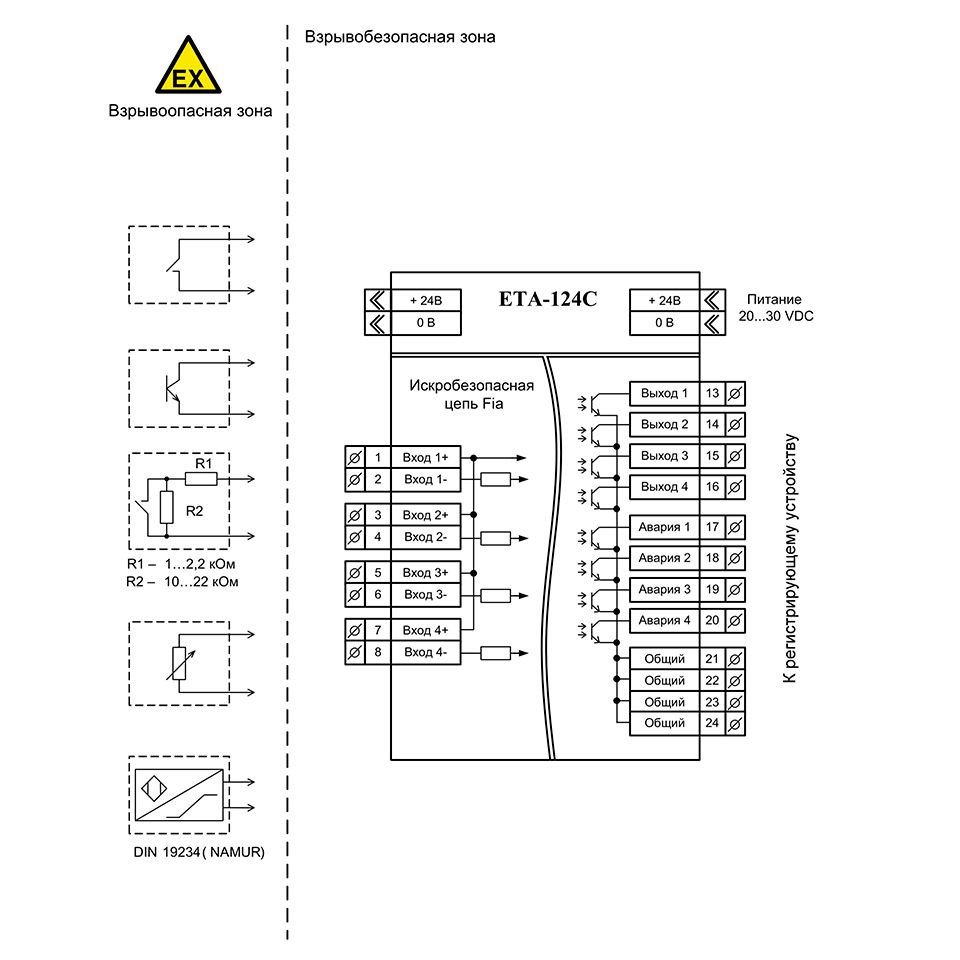

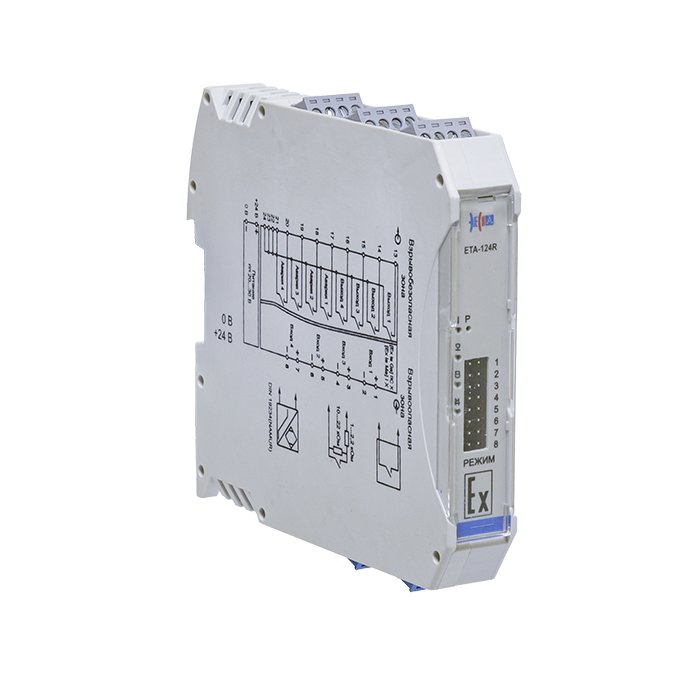

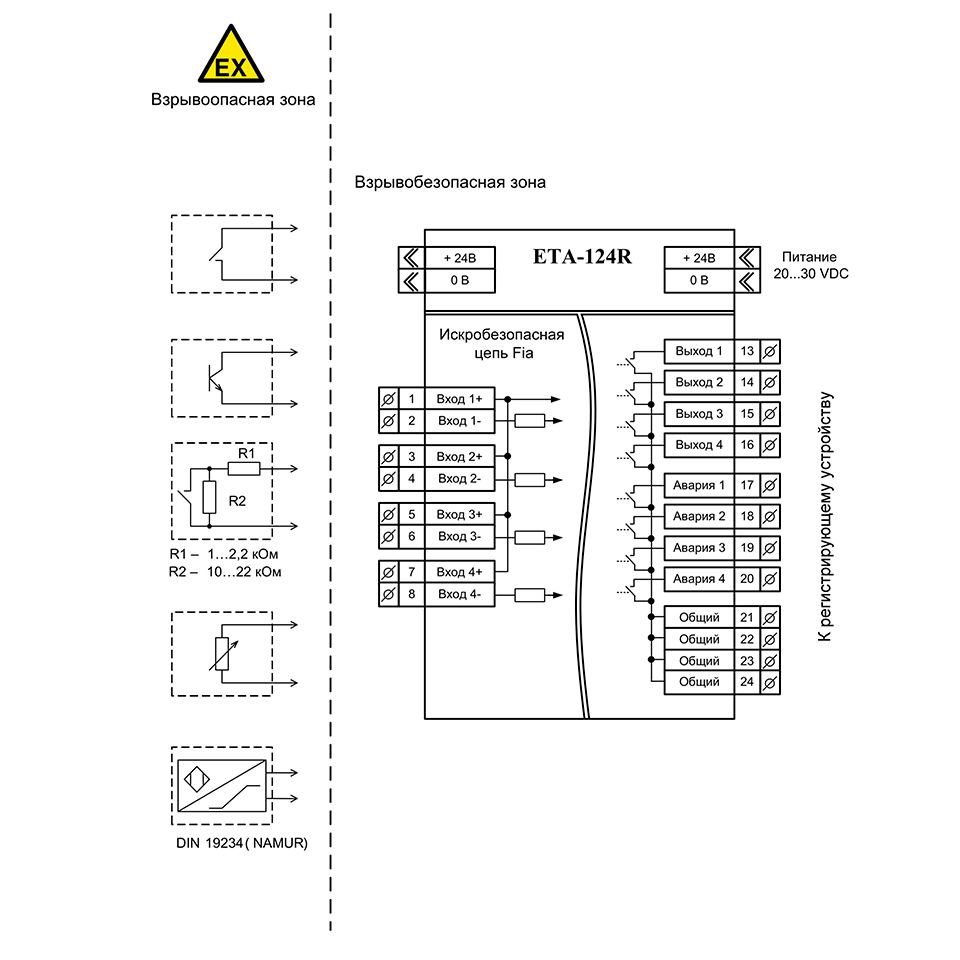

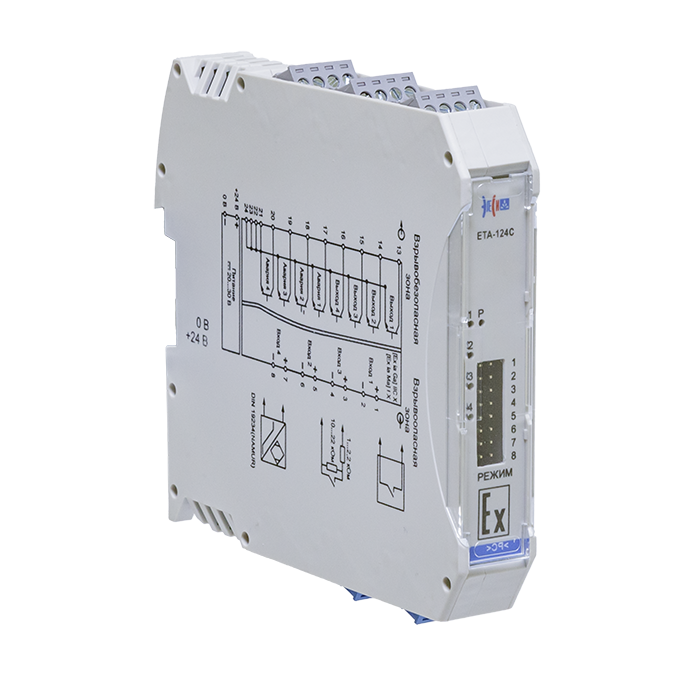

    Барьеры ЕТА-124R и ЕТА-124C предназначены для приема дискретных сигналов датчиков, расположенных во взрывоопасной зоне и преобразования их в дискретные сигналы реле или сигналы типа «открытый коллектор» во взрывобезопасной зоне.

    Барьеры ЕТА-124R и ЕТА-124C содержат 4 канала, каждый из которых состоит из 1-го входа, 1-го выхода и 1-го сигнала «Авария».

    Вход барьеров принимает и обеспечивает искрозащиту уровня [Ex ia Ga] IIC X сигналов стандарта NAMUR с контролем целостности цепи или типа «сухой контакт».

    Выход барьеров представляет собой контакты реле (ЕТА-124R) или контакты типа «сухой контакт» (ЕТА-124С), формируемые выходным сигналом и сигналом «Авария».

    ЕТА-124R и ЕТА-124С обеспечивают гальваническую развязку входные цепи / выходные цепи / цепи питания

    Особенности:

    • 2 дискретных канала
    • Диагностика состояния входной цепи
    • Защита от обратной полярности напряжения питания
    • Конфигурирование режимов работы с помощью перемычек
    • Питание датчиков
    • Узкий корпус
    • Низкая потребляемая мощность

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТA-124RЕТA-124C
    		Код заказаIO100E03IO100E04
    		ПараметрыХарактеристики
    		Количество каналов44
    		Взрывобезопасная цепьВходВход
    		Параметры питания
    		Номинальное напряжение питания, В2424
    		Допустимый диапазон напряжения питания, В20…3020…30
    		Максимальная потребляемая мощность, Вт2,52
    		Параметры входной цепи
    		Тип сигнала – дискретный:
  • «сухой контакт»
  • контакт с контролем целостности цепи
  • сигнал стандарта NAMUR
  • «сухой контакт»
  • контакт с контролем целостности цепи
  • сигнал стандарта NAMUR
    		• Ток состояния линии «Короткое замыкание», мАот 6,5 до 8,8от 6,5 до 8,8
    		Ток состояния линии «Замкнуто», мАот 2,1 до 5,3 от 2,1 до 5,3
    		Ток состояния линии «Разомкнуто», мАот 0,3 до 1,2от 0,3 до 1,2
    		Ток состояния линии «Холостой ход» мАот 0 до 0,1от 0 до 0,1
    		Параметры источника питания датчика:
  • напряжение питания датчика
    • (при токе 0…8,8мА), В    		8,0 ± 0,88,0 ± 0,8
  • максимальный ток питания датчика, мА
    		• ≤8,8≤8,8
    		Параметры выходной цепи
    		Тип сигнала – «Сухой контакт»РелеОткрытый коллектор
    		Количество выходов в канале1+1 «Авария»1+1 «Авария»
    		Максимальное коммутируемое выходное напряжение, В
  • АС
    		• 250-
  • DC
    		• 22030
    		Максимальный коммутируемый ток, А20,1
    		Максимальная мощность нагрузки, Вт600,2
    		Выходное напряжение (при токе 20 мА), В≥ 13-
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение U₀, В10,510,5
    		Максимальный выходной ток Io, мА1111
    		Максимальная внешняя емкость Co, мкФ2,42,4
    		Максимальная внешняя индуктивность Lo, мГн700700
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 7500≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм12,6х103,3х11412,6х103,3х114
    		Масса, г≤ 150≤ 150

    Барьеры искрозащиты с дискретным выходом

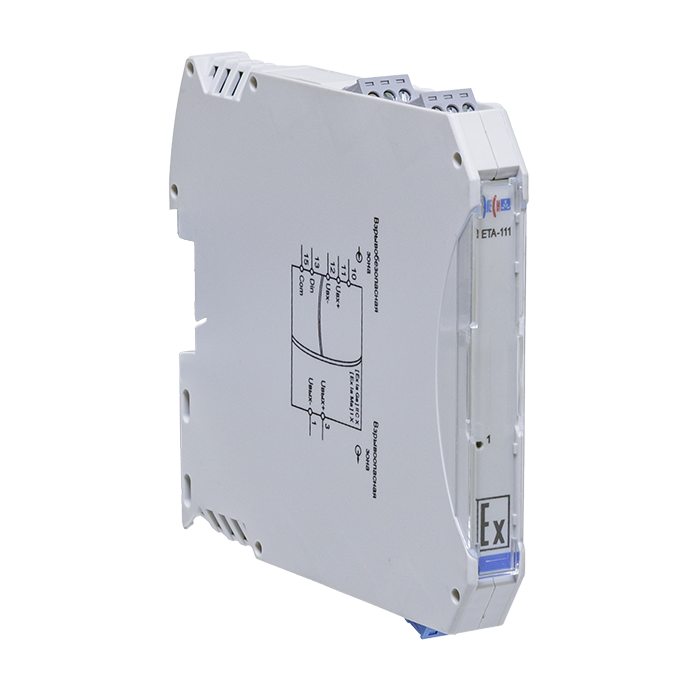

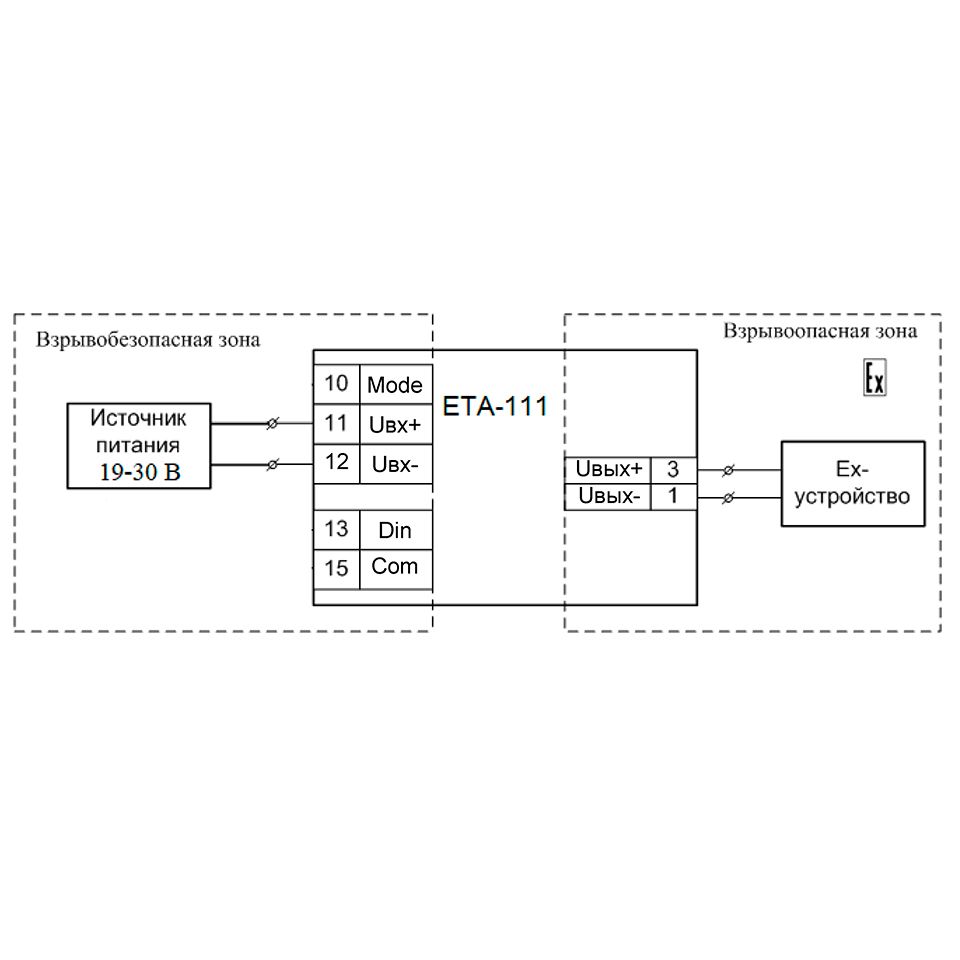

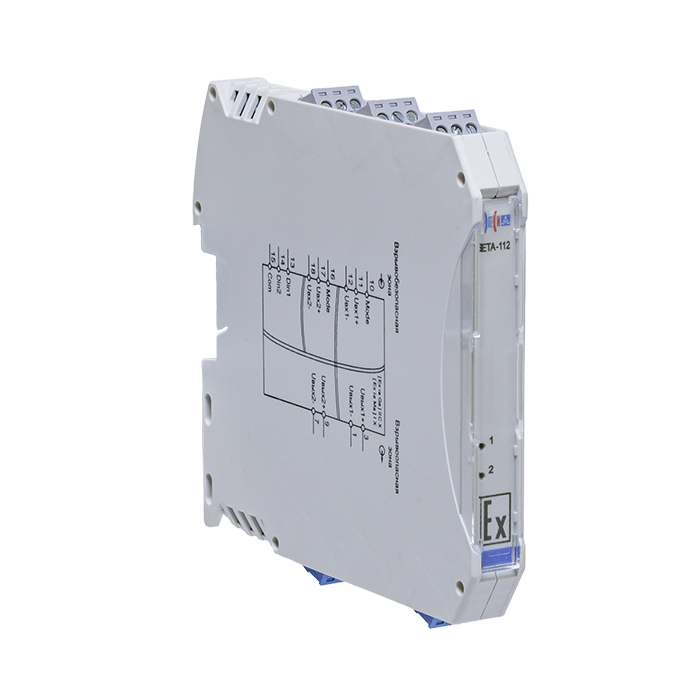

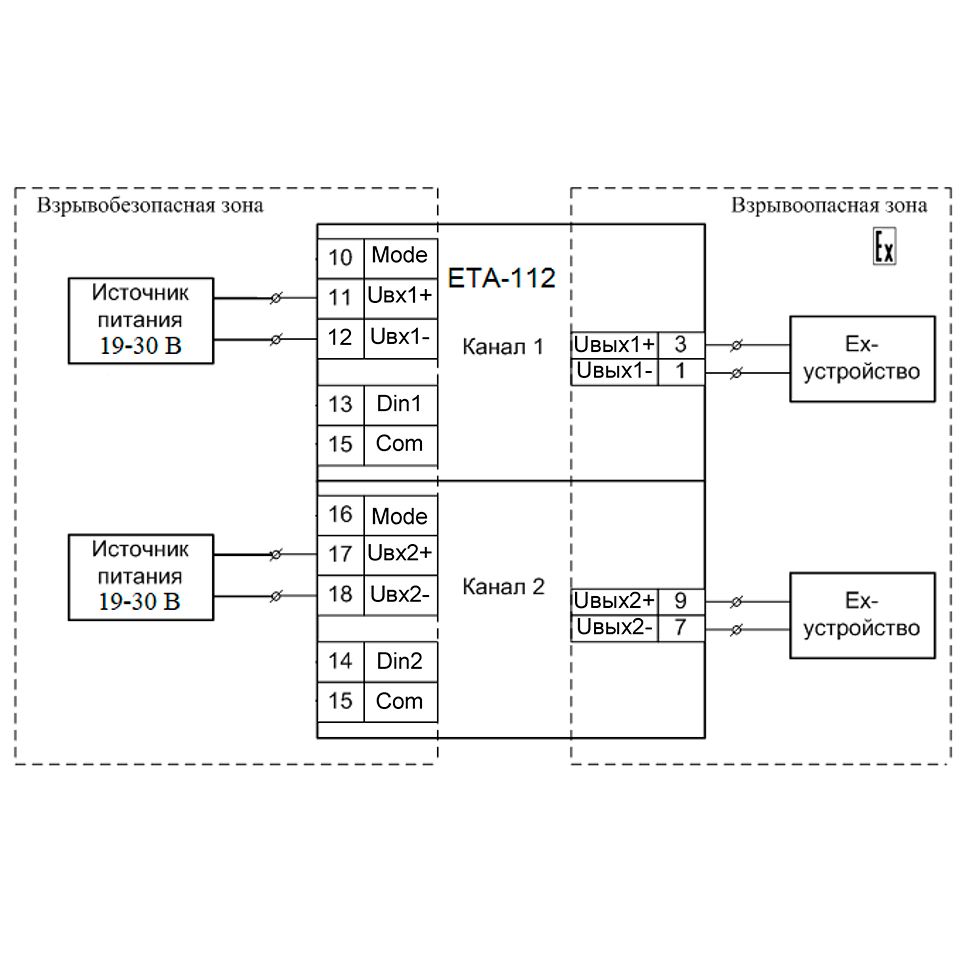

    Барьер искрозащиты c дискретным выходом ЕТА-111 и ЕТА-112



    описание

    Предназначены для ограничения тока и напряжения, передаваемых во взрывоопасную зону из взрывобезопасной с целью исключения воспламенения взрывобезопасной среды.

    Содержит один или 2 канала, которые осуществляют гальваническую развязку выходного напряжения питания от входного. Степень защиты выхода [Ex ia Ga] IIC Х. Максимальное выходное напряжение не более 25.2 В, выходной ток не более 87 мА в аварийном режиме работы, и не более 20 мА – в рабочем.

    Особенности:

    • 1 или 2 выхода питания
    • Возможность включения/выключения выхода питания входным сигналом управления
    • Конфигурирование режимов работы с помощью перемычек
    • Возможность горячего подключения
    • Защита от обратной полярности напряжения питания
    • Расширенный диапазон рабочих температур
    • Узкий корпус

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТA-111ЕТA-112
    		Код заказаIO100E05IO100E06
    		ПараметрыХарактеристики
    		Количество каналов12
    		Взрывобезопасная цепьВыходВыход
    		Параметры питания
    		Количество входов12
    		Допустимый диапазон напряжения питания, В19…3019…30
    		Максимальная потребляемая мощность, Вт1,63,2
    		Параметры входной цепи
    		Тип сигналаАналоговый (логический)Аналоговый (логический)
    		Уровень логического «0», В0…5,00…5,0
    		Уровень логической «1», В19…3019…30
    		Входной ток (при 30 В), мА≤ 6≤ 6
    		Параметры выходной цепи
    		Тип сигналаАналоговый (логический)Аналоговый (логический)
    		Состояние "Выключено", В≤ 1≤ 1
    		Диапазон выходного напряжения состояние "Включено", В14 …25,214 …25,2
    		Сопротивление нагрузки, Ом0…500 -
    		Ток короткого замыкания, мА2020
    		Задержка включения (переход выхода в состояние "Включено"), мс≤ 10 ≤ 10
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение U₀, В25,525,5
    		Максимальный выходной ток Io, мА8787
    		Максимальная внешняя емкость Co, мкФ0,10,1
    		Максимальная внешняя индуктивность Lo, мГн99
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥750≥750
  • выходная цепь/питание, В
    		• ≥ 1500≥ 750
  • выход/выход, В
    		• -≥ 500
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм12,6х103,3х11412,6х103,3х114
    		Масса, г≤ 150≤ 150

    Барьеры искрозащиты аналоговые

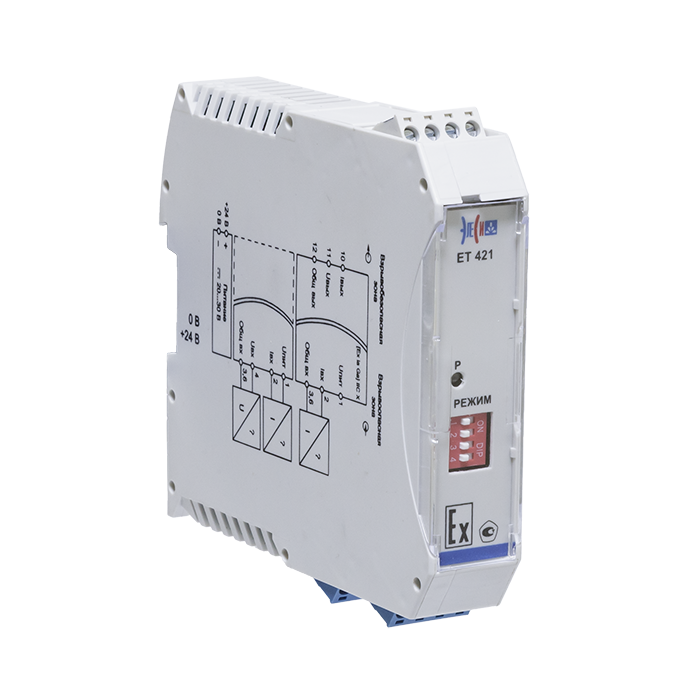

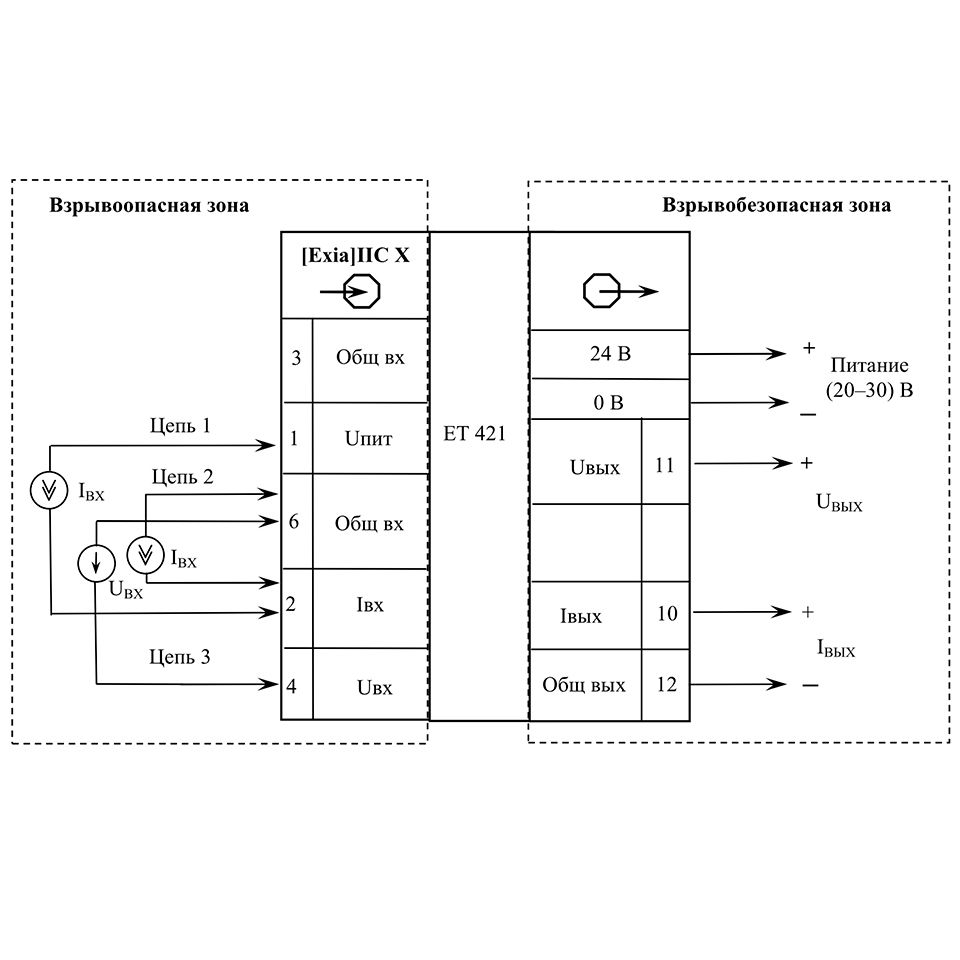

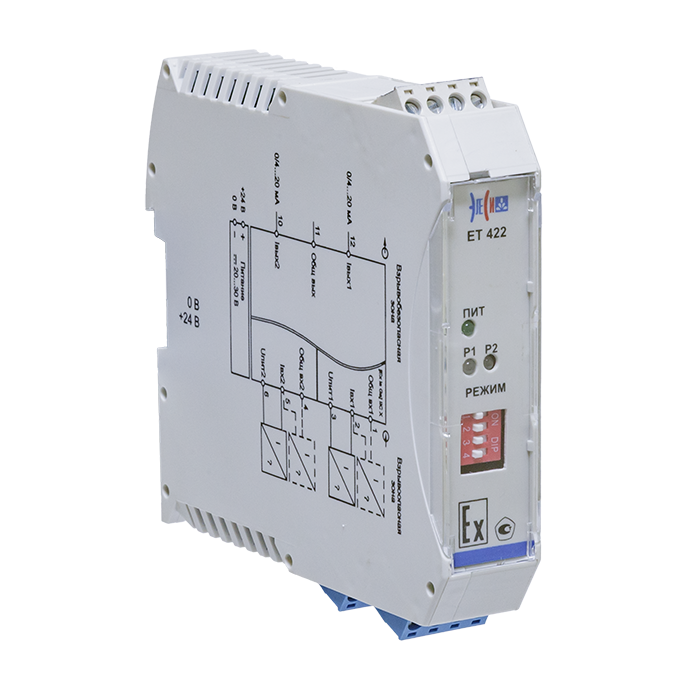

    Преобразователь измерительный разделительный ЕТ 421 и ЕТ 422



    описание

    Предназначены для приема активного/пассивного сигнала токовой петли и аналогового сигнала напряжения из взрывоопасной зоны и их передачи во взрывобезопасную зону.

    Вход преобразователей имеет взрывозащиту [Ex ia Ga] IIC, позволяет подключать активный и пассивный передатчики токовой петли в диапазонах 0/4…20 мА, и сигнала напряжения в диапазоне 0/2…10 В.

    Диапазоны выходных сигналов 0/4…20 мА и 0/2…10 В. Приведенная погрешность ≤ 0,1 %.

    Особенности:

    • 1 или 2 входа питания
    • Возможность включения/выключения выхода питания входным сигналом управления
    • Конфигурирование режимов работы с помощью перемычек
    • Возможность горячего подключения
    • Защита от обратной полярности напряжения питания
    • Расширенный диапазон рабочих температур
    • Узкий корпус

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТ 421ЕТ 422
    		Код заказаIO68E421Е01IO68E422E01
    		ПараметрыХарактеристики
    		Количество каналов12
    		Взрывобезопасная цепьВходВход
    		Наличие HART-интерфейса:НетНет
    		Параметры питания
    		Номинальное напряжение питания, В2424
    		Допустимый диапазон напряжения питания, В20…3020…30
    		Максимальная потребляемая мощность, Вт3,55,5
    		Параметры входной цепи
    		Тип сигнала
  • активный, двухпроводное подключение, I
  • пассивный, двухпроводное подключение, I
  • активный, двухпроводное подключение, U
  • активный, двухпроводное подключение, I
  • пассивный, двухпроводное подключение, I
  • активный, двухпроводное подключение, U
    		• Диапазон входного сигнала тока (I), мА0/4…20,
    0…5    		от 0/4 до 20
    		Диапазон входного сигнала напряжения (U), В0…10-
    		Номинальное значение сопротивления входа I, Ом300 300
    		Номинальное значение сопротивления входаU, Мом≥ 1 ≥ 1
    		Параметры источника питания датчика:
  • напряжение питания датчика
    • (при токе 0…20 мА), В    		15…2515…25
  • максимальный ток питания датчика, мА
    		• ≤26 ≤26
    		Параметры выходной цепи
    		Диапазон выходного сигнала:
    		Тока, мА0/4…200/4…20
    		Напряжения, В0…10-
    		Допустимый диапазон сопротивления нагрузки :20,1
    		Тока I, Ом0 …750 0 …750
    		Напряжения U, кОм≥ 2 ≥ 2
    		Параметры преобразования
    		Предел основной допускаемой погрешности преобразования при 20 °С, %±0,10±0,10
    		Предел основной допускаемой погрешности преобразования в диапазоне - 40°С... + 60 °С, %±0,15±0,15
    		Задержка между входным и выходным сигналом, мс≤ 10≤ 10
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250-
    		Максимальное выходное напряжение U, В
  • активный сигнал, двухпроводное подключение, I
    		• 31,531,5
  • пассивный сигнал, двухпроводное подключение, I
    		• 18,925,2
    		Максимальный выходной ток Io, мА

  • активный сигнал, двухпроводное подключение, I
    		• 6565
  • пассивный сигнал, двухпроводное подключение, I
    		• 11,1
    		Максимальная внешняя емкость Co, мкФ
  • активный сигнал, двухпроводное подключение, I
    		• 0,0070,007
  • пассивный сигнал, двухпроводное подключение, I
    		• 0,10,01
    		Максимальная внешняя индуктивность Lo, мГн

  • активный сигнал, двухпроводное подключение, I
    		• 33
  • пассивный сигнал, двухпроводное подключение, I
    		• 503
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 750≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм22,5×114,0×115 22,5×114,0×115
    		Масса, г≤ 300≤ 300

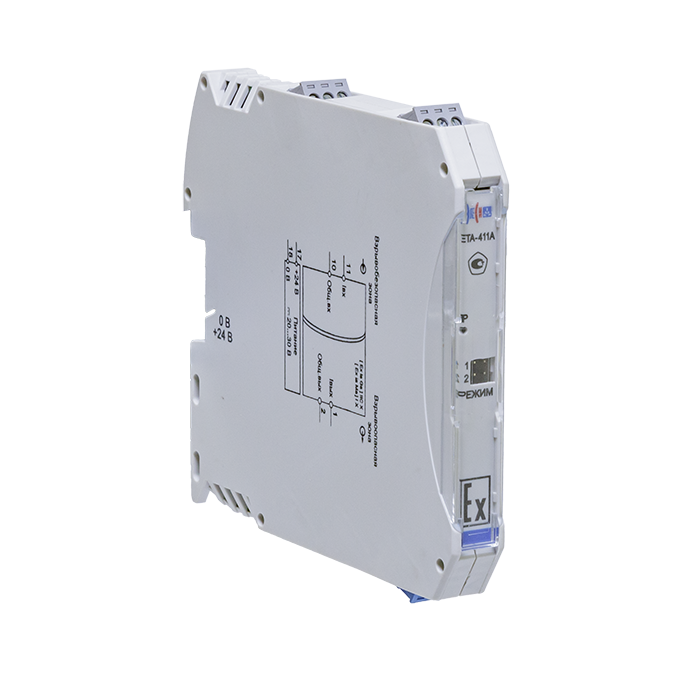

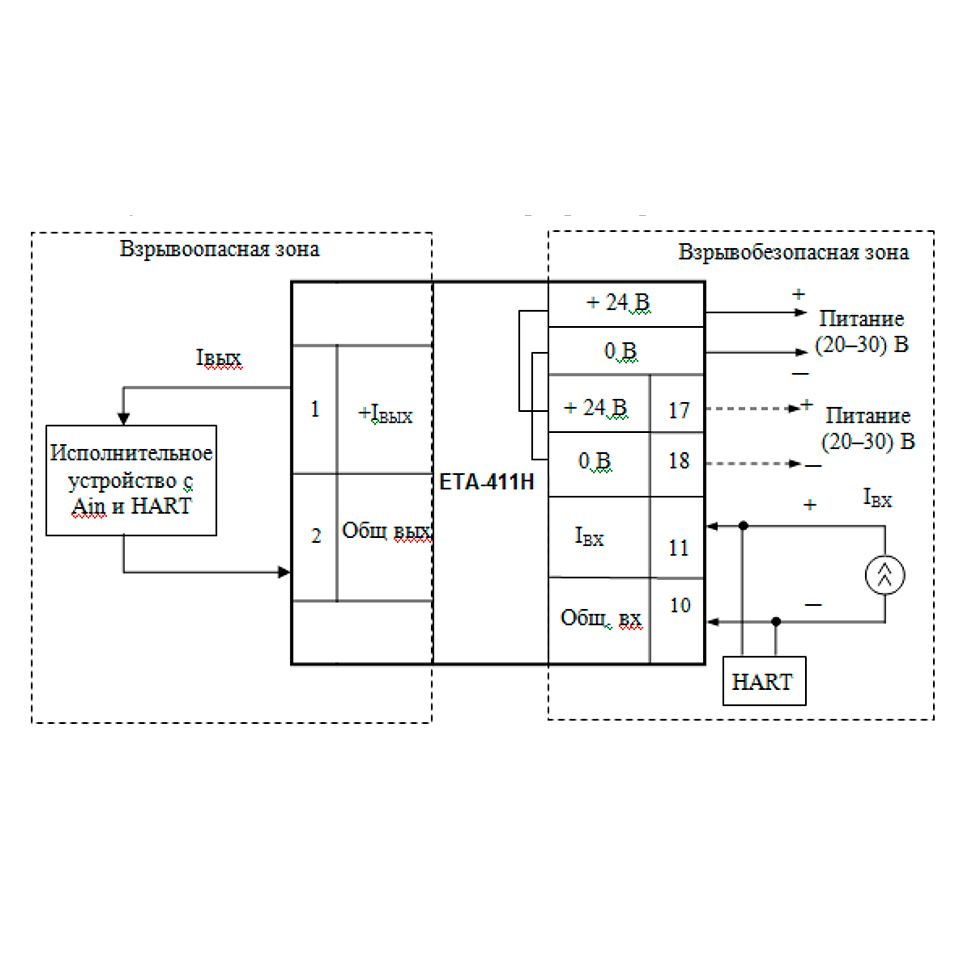

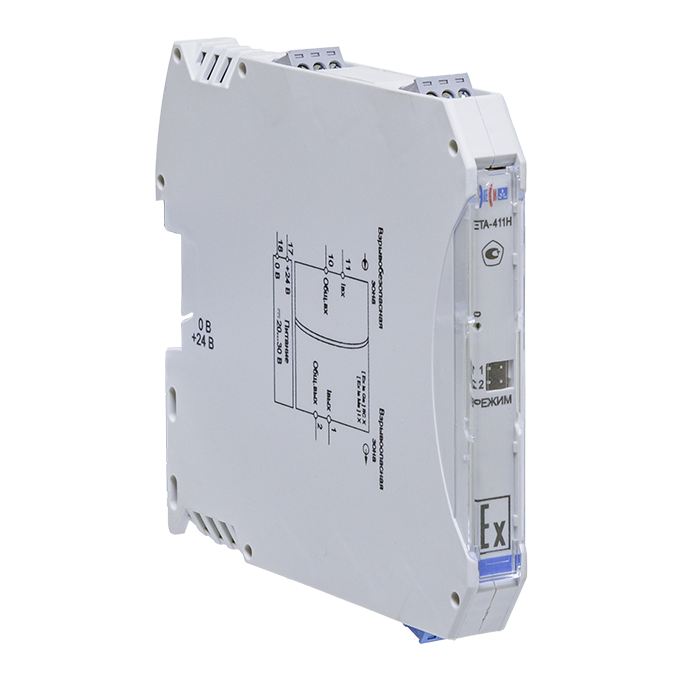

    Барьеры искрозащиты измерительные ЕТА-411А и ЕТА-411Н



    описание

    Предназначены для приема активного сигнала токовой петли из взрывобезопасной зоны и передачи активного сигнала стандарта токовой петли во взрывоопасную зону.

    Вход барьера искрозащиты имеет взрывозащиту [Ex ia Ga] IIC.

    Диапазоны выходного сигнала 0/4…20 мА и 0…5 мА. Приведенная погрешность ≤ 0,1 %.

    Барьер искрозащиты ЕТА-411Н поддерживает двунаправленный HART-протокол.

    Особенности:

    • Искробезопасная выходная цепь, 1 канал
    • Индикация обрыва выходной цепи
    • Контроль выхода за пределы диапазона измерения
    • Конфигурирование режимов работы с помощью перемычек
    • Низкая потребляемая мощность
    • Возможность горячего подключения
    • Защита от обратной полярности питания
    • Наличие HART-интерфейс (для ЕТА-411Н)
    • Расширенный диапазон рабочих температур
    • Узкий корпус

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТА-411АЕТА-411Н
    		Код заказаIIO400E05IIO400E03
    		ПараметрыХарактеристики
    		Количество каналов11
    		Взрывобезопасная цепьВыходВыход
    		Наличие HART-интерфейса:НетДа
    		Параметры питания
    		Номинальное напряжение питания, В2424
    		Допустимый диапазон напряжения питания, В20…3020…30
    		Максимальная потребляемая мощность, Вт2,22,2
    		Параметры входной цепи
    		Тип сигналаактивный, двухпроводное подключениеактивный, двухпроводное подключение
    		Диапазон входного сигнала тока (I), мА0/4…200/4…20
    		Номинальное значение сопротивления токового входа, Ом235 235
    		Параметры выходной цепи
    		Диапазон выходного сигнала, мА0/4…200/4…20
    		Допустимый диапазон сопротивления нагрузки, Ом0 …5000 …500
    		Выходное напряжение (при токе 20 мА), В≥ 13≥ 13
    		Параметры преобразования
    		Предел основной допускаемой погрешности преобразования при 20 °С, %±0,10±0,10
    		Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, %±0,15±0,15
    		Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс≤ 100≤ 100
    		Задержка между входным и выходным сигналом, мс≤ 130≤ 130
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение Uо, В23,123,1
    		Максимальный выходной ток Io, мА8787
    		Максимальная внешняя емкость Co, мкФ0,140,14
    		Максимальная внешняя индуктивность Lo, мГн99
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 750≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм12,6х103,3х114 12,6х103,3х114
    		Масса, г≤ 150≤ 150

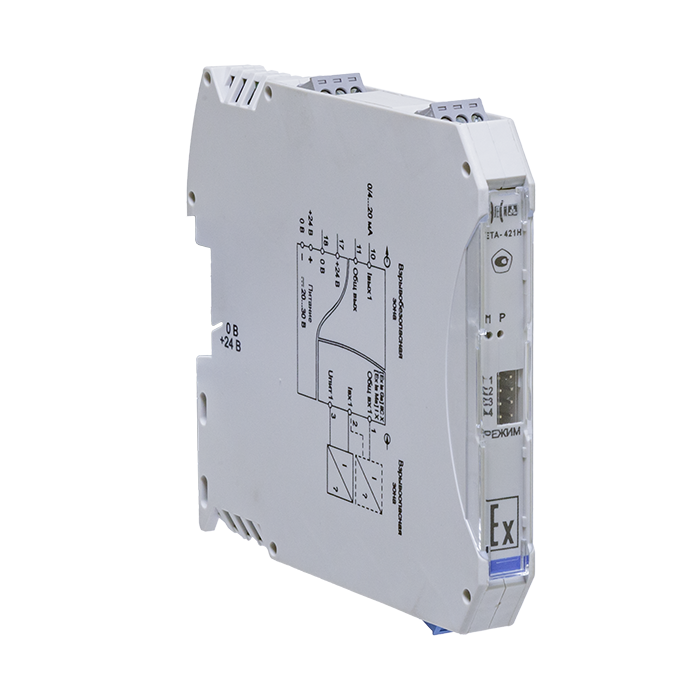

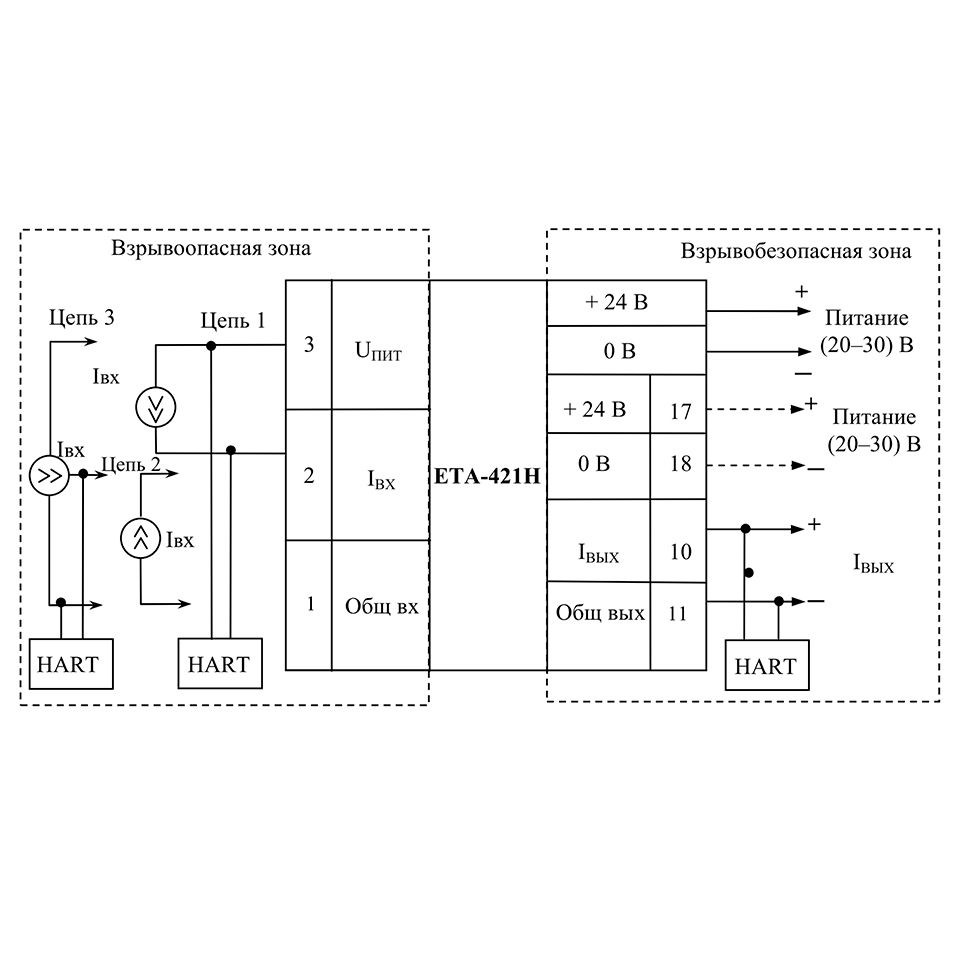

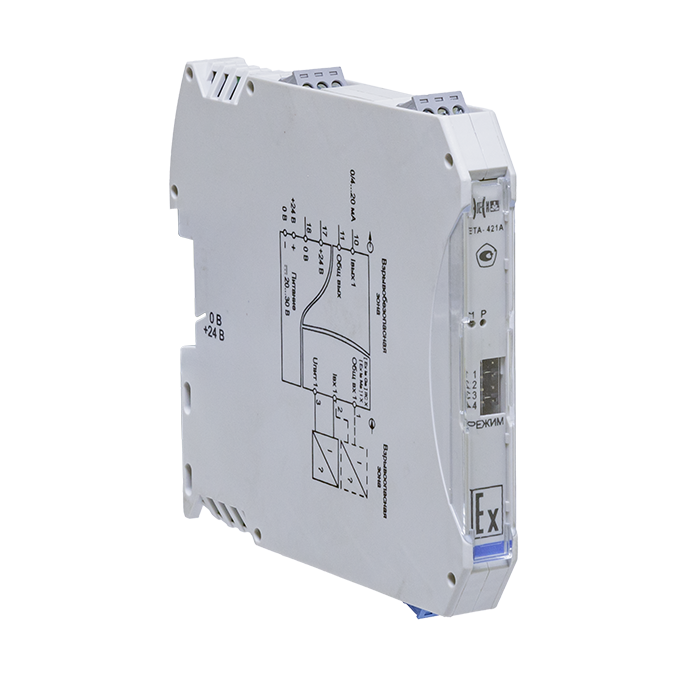

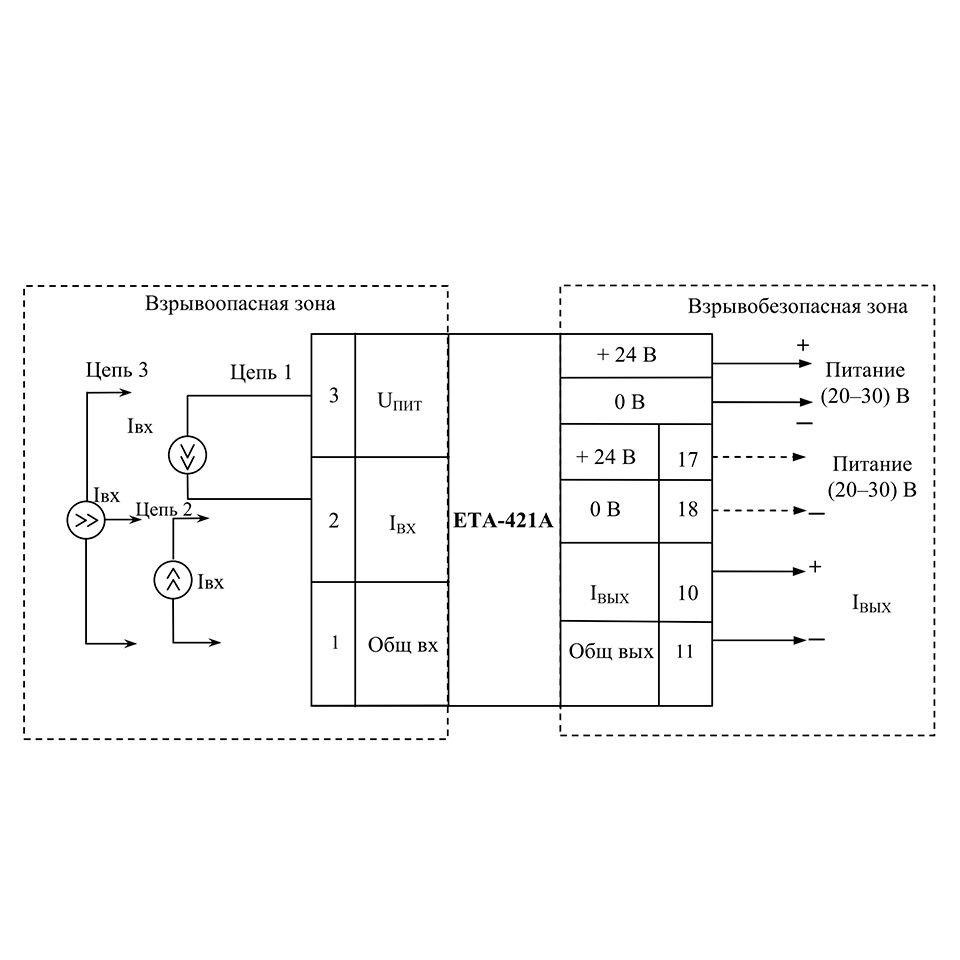

    Барьер искрозащиты измерительный ЕТА-421А и ЕТА-421Н



    описание

    Предназначены для приема активного/пассивного сигнала токовой петли из взрывоопасной зоны и передачи активного сигнала стандарта токовой петли во взрывобезопасную зону.

    Вход преобразователей имеет взрывозащиту [Ex ia Ga] IIC, позволяет подключать активный и пассивный датчики токовой петли в диапазонах 0/4…20 мА и 0…5 мА.

    Диапазоны выходного сигнала 0/4…20 мА и 0…5 мА. Приведенная погрешность ≤ 0,1 %.

    Преобразователь разделительный ЕТА-421Н поддерживает двунаправленный HART-протокол.

    Особенности:

    • Искробезопасная входная цепь, 1 канал
    • Контроль выхода за пределы диапазона измерения
    • Конфигурирование режимов работы с помощью перемычек
    • Питание датчиков
    • Возможность передачи HART-протокола (для ЕТА-421Н)
    • Низкая потребляемая мощность
    • Возможность горячего подключения
    • Защита от обратной полярности питания
    • Расширенный диапазон рабочих температур
    • Узкий корпус

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТА-421АЕТА-421Н
    		Код заказаIO400E04IO400E01
    		ПараметрыХарактеристики
    		Количество каналов11
    		Взрывобезопасная цепьВыходВыход
    		Наличие HART-интерфейса:НетДа
    		Параметры питания
    		Номинальное напряжение питания, В2424
    		Допустимый диапазон напряжения питания, В20…3020…30
    		Максимальная потребляемая мощность, Вт33
    		Параметры входной цепи
    		Тип сигнала
  • активный, двухпроводное подключение
  • пассивный, двухпроводное подключение
  • пассивный, трехпроводное подключение
  • активный, двухпроводное подключение
  • пассивный, двухпроводное подключение
  • пассивный, трехпроводное подключение
    		• Диапазон входного сигнала тока (I), мА0/4…20, 0…50/4…20, 0…5
    		Номинальное значение сопротивления токового входа, Ом220 220
    		Параметры источника питания датчика:
  • напряжение питания датчика (при токе 0…20мА), В
    		• 13,8…20,513,8…20,5
  • максимальный ток питания датчика, мА
    		• ≤30≤30
    		Коэффициент подавления помехи 50 Гц, Дб≥ 100≥ 100
    		Параметры выходной цепи
    		Диапазон выходного сигнала, мА0/4…200/4…20
    		Допустимый диапазон сопротивления нагрузки, Ом0 …5000 …500
    		Выходное напряжение (при токе 20 мА), В≥ 13≥ 13
    		Параметры преобразования
    		Предел основной допускаемой погрешности преобразования при 20 °С, %

  • для диапазона тока 0/4…20 мА
    		• ±0,10±0,10
  • для диапазона тока 0…5 мА
    		• ±0,15±0,15
    		Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, %
  • для диапазона тока 0/4…20 мА
    		• ±0,15±0,15
  • для диапазона тока 0…5 мА
    		• ±0,20±0,20
    		Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс≤ 100≤ 100
    		Задержка между входным и выходным сигналом, мс≤ 130≤ 130
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение Uо, В

  • активный сигнал, двухпроводное подключение
    		• 23,123,1
  • пассивный сигнал, двухпроводное подключение
    		• 6,66,6
  • пассивный сигнал, трехпроводное подключение
    		• 23,123,1
    		Максимальный выходной ток Io, мА

  • активный сигнал, двухпроводное подключение
    		• 7575
  • пассивный сигнал, двухпроводное подключение
    		• 3,23,2
  • пассивный сигнал, трехпроводное подключение
    		• 9999
    		Максимальная внешняя емкость Co, мкФ

  • активный сигнал, двухпроводное подключение
    		• 0,140,14
  • пассивный сигнал, двухпроводное подключение
    		• 2222
  • пассивный сигнал, трехпроводное подключение
    		• 0,140,14
    		Максимальная внешняя индуктивность Lo, мГн

  • активный сигнал, двухпроводное подключение
    		• 1212
  • пассивный сигнал, двухпроводное подключение
    		• 5050
  • пассивный сигнал, трехпроводное подключение
    		• 88
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 750≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм12,6х103,3х114 12,6х103,3х114
    		Масса, г≤ 150≤ 150

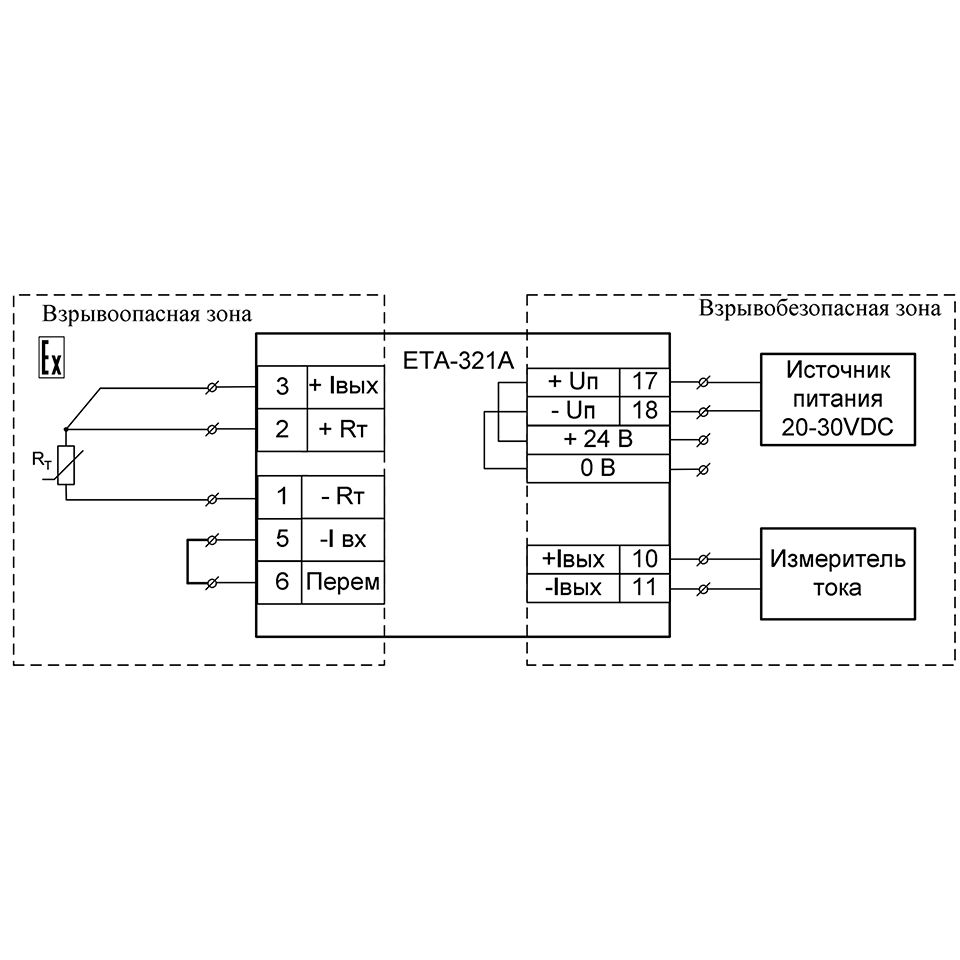

    Барьеры искрозащиты цепей термопар и термосопротивления

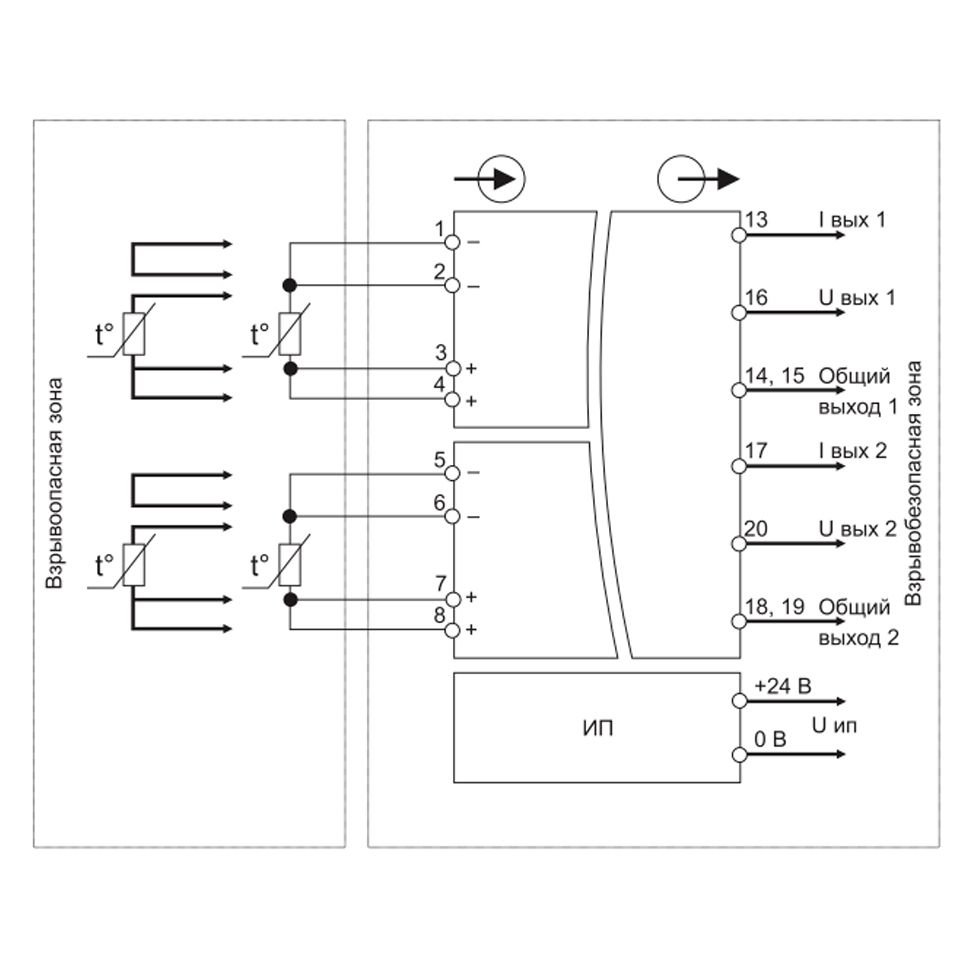

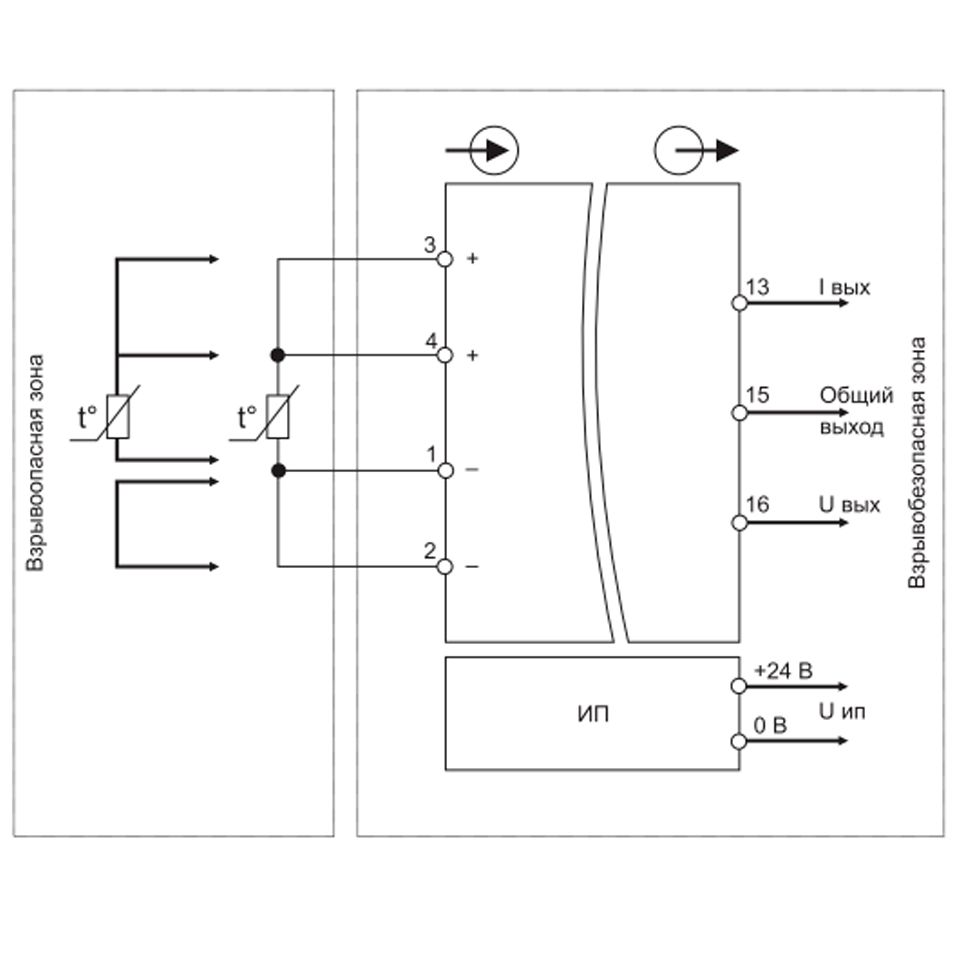

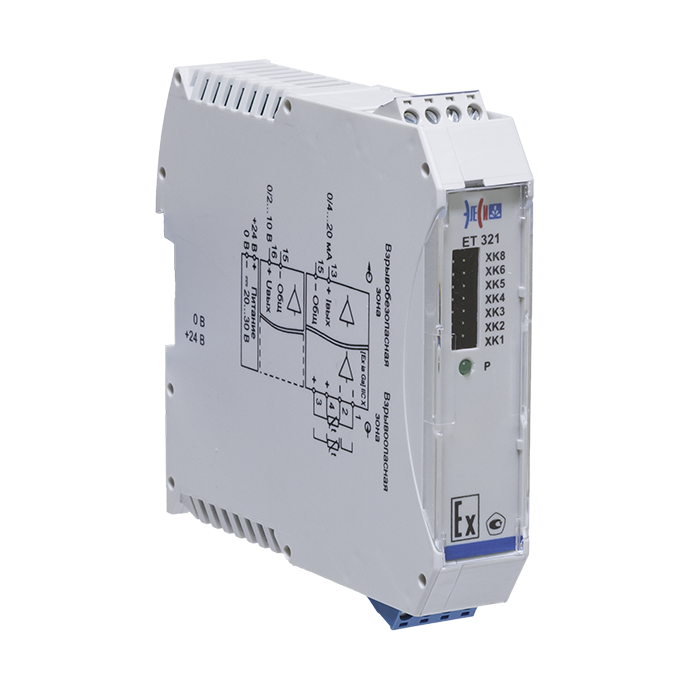

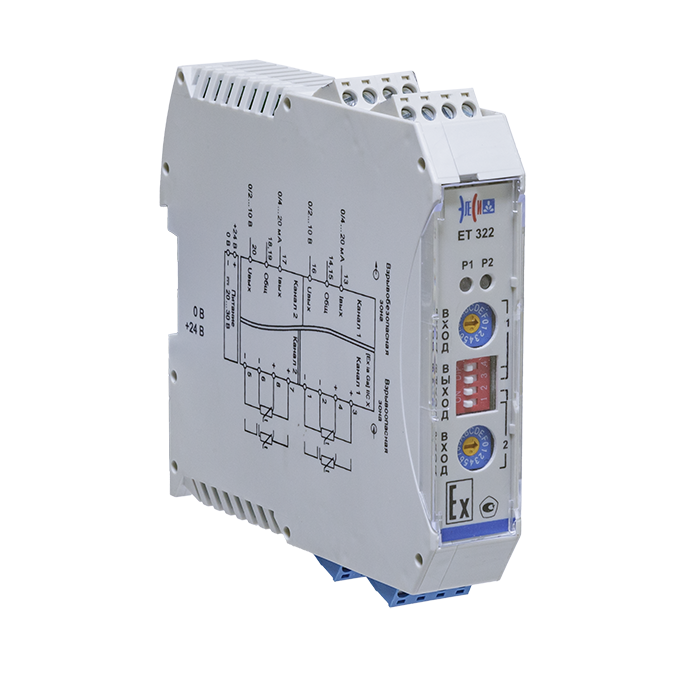

    Преобразователь измерительный разделительный ЕТ 321 и ЕТ 322



    описание

    Предназначены для преобразования сигналов термопреобразователей сопротивления из взрывоопасной зоны в активный токовый сигнал и активный сигнал напряжения во взрывобезопасной зоне.

    Вход преобразователя имеет взрывозащиту [Ex ia Ga] IIC, позволяет измерять сигналы термопреобразователей сопротивления ТСМ, ТСП, ТСН (50М, 100М, 50П, 100П, Pt50, Pt100).

    Преобразователи ЕТ 321 и ЕТ 322 позволяют подключать термопреобразователи сопротивления по 3-х проводной или 4-х проводной схеме.

    Погрешность преобразования измеряемой температуры в выходной сигнал менее 0,1 %.

    Диапазоны выходного сигнала 0/4…20 мА (стандарт токовой петли) и 0/2…10 В.

    Особенности:

    • 1 или 2 входных канала
    • Широкая номенклатура подключаемых датчиков
    • Подключение датчиков по 3-х и 4-х проводным схемам
    • Защита от обратной полярности напряжения питания
    • Питание датчиков
    • Линейная зависимость выходного сигнала от измеряемой температуры
    • Контроль исправности линий связи с датчиками

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТ 321ЕТ 322
    		Код заказаIO68Е321Е01IO68E322Е01
    		ПараметрыХарактеристики
    		Количество каналов12
    		Взрывобезопасная цепьВходВход
    		Параметры питания
    		Номинальное напряжение питания, В2424
    		Допустимый диапазон напряжения питания, В20…3020…30
    		Максимальная потребляемая мощность, Вт3,03,0
    		Параметры входной цепи
    		Тип сигналаСигналы термопреобразователей сопротивленияСигналы термопреобразователей сопротивления
    		Подключение термопреобразователей сопротивления3-х, 4-хпроводная схемы подключения3-х, 4-хпроводная схемы подключения
    		Диапазон входного сигнала токасм. таблицу "Типы и диапазоны преобразования" нижесм. таблицу "Типы и диапазоны преобразования" ниже
    		Коэффициент подавления помехи 50 Гц, Дб≥ 100 ≥ 100
    		Параметры выходной цепи
    		Диапазон выходного сигнала I, мА0/4…200/4…20
    		Диапазон выходного сигнала U, В0/2…100/2…10
    		Допустимый диапазон сопротивления нагрузки, кОм

  • тока I
    		• 0 …0,60 …0,6
  • напряжения U
    		• ≥ 2≥ 2
    		Параметры преобразования
    		Предел основной допускаемой погрешности преобразования при 20 °С, %

  • медленный режим преобразования
    		• ±0,10±0,10
  • быстрый режим преобразования
    		• ±0,30–
    		Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, %
  • медленный режим преобразования
    		• ±0,15±0,15
  • быстрый режим преобразования
    		• ±0,30–
    		Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), с

  • медленный режим преобразования
    		• ≤ 1≤ 1
  • быстрый режим преобразования
    		• ≤ 0,1–
    		Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, %±5±5
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250250
    		Максимальное выходное напряжение Uо, В6,610,5
    		Максимальный выходной ток Io, мА1830
    		Максимальная внешняя емкость Co, мкФ30,5
    		Максимальная внешняя индуктивность Lo, мГн5030
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500≥1500

  • входная цепь/питание, В

    		• ≥1500≥1500
  • выходная цепь/питание, В
    		• ≥ 750≥ 750
  • входная цепь 1/входная цепь 2, В
    		• –≥ 500
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее8000080000
    		Средний срок службы, лет, не менее1515
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более9595
    		Атмосферное давление, кПа84 ...106,784 ... 106,7
    		Конструктивные параметры
    		Степень защитыIP20IP20
    		Размеры ШхВхГ, мм22,5×109,0×115 22,5×109,0×115
    		Масса, г≤ 300≤ 300

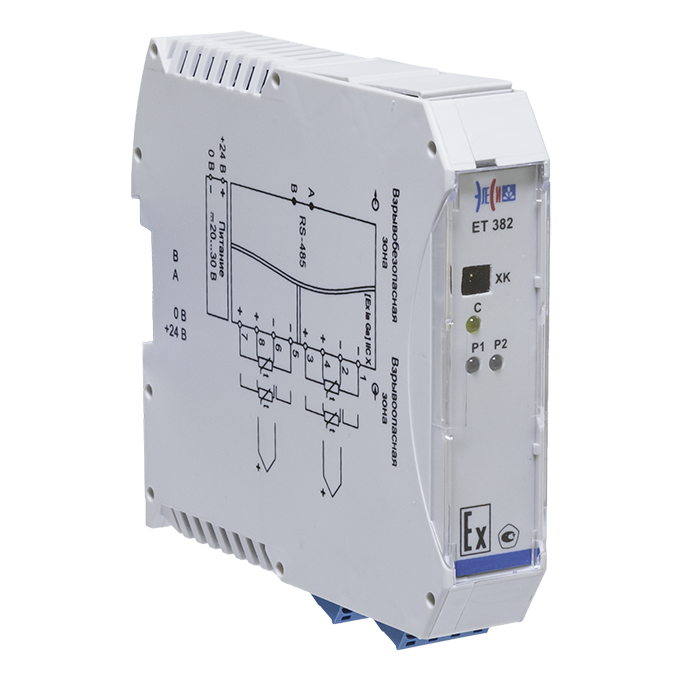

    Преобразователь измерительный разделительный ЕТ 382



    описание

    Предназначен для преобразования сигналов термопреобразователей сопротивления и термопар из взрывоопасной зоны в температуру и передача значений по интерфейсу RS485 во взрывобезопасную зону.

    Вход преобразователя имеет взрывозащиту [Ex ia Ga] IIC, позволяет измерять сигналы термопреобразователей сопротивления ТСМ, ТСП, ТСН (50М, 100М, 50П, 100П, Pt50, Pt100) и сигналы термопар типа K, L, S.

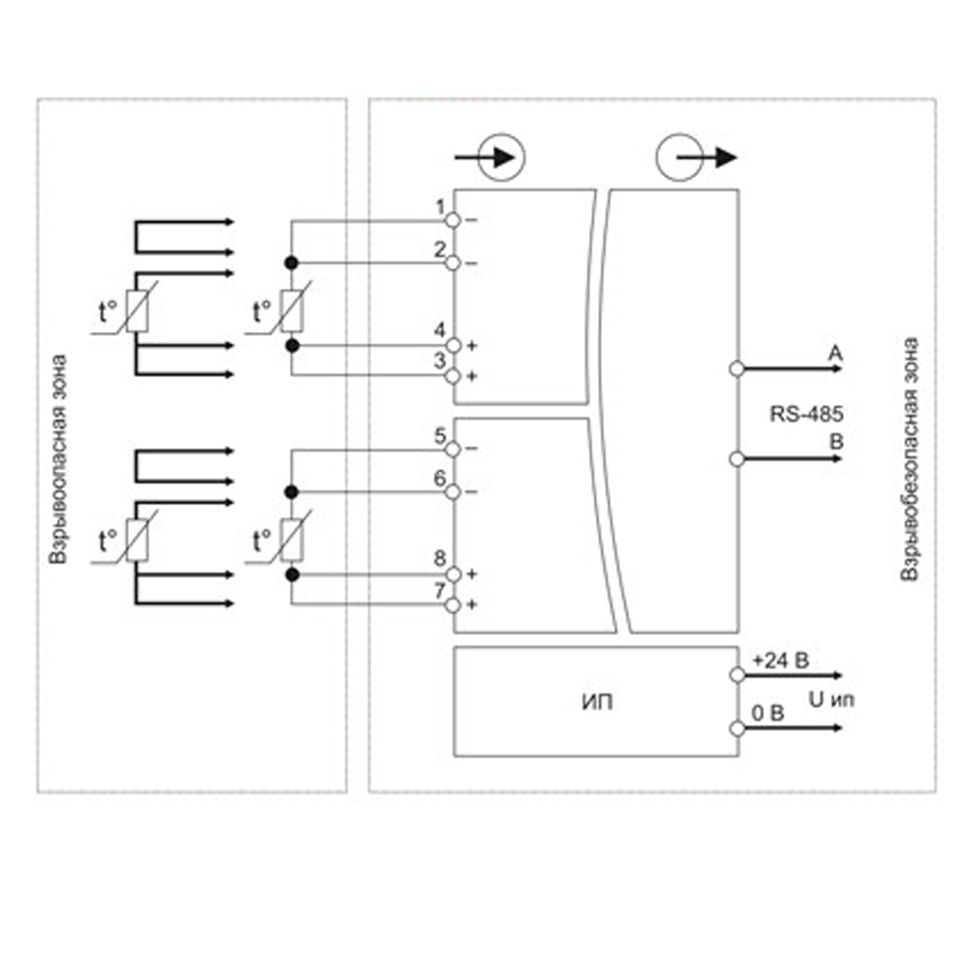

    ЕТ-382 позволяет подключать термопреобразователи сопротивления по 3-хпроводной или 4-хпроводной схеме. При работе с термопарами существует возможность подключения/отключения компенсации термоспая.

    Погрешность преобразования измеряемой температуры в выходной сигнал менее 0,1 %.

    Скорость обмена данными по интерфейсу RS485 до 115,2 Кбит/с.

    Особенности:

    • 2 входных канала
    • Широкая номенклатура подключаемых датчиков
    • Выходной интерфейс связи RS-485 с поддержкой протокола Modbus RTU
    • Диагностика состояния входной цепи (обрыв, короткое замыкание)
    • Защита от обратной полярности напряжения питания
    • Программная установка режимов работы

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТ 382
    		Код заказаIO68Е382Е01
    		ПараметрыХарактеристики
    		Количество каналов2
    		Взрывобезопасная цепьВход
    		Параметры питания
    		Номинальное напряжение питания, В24
    		Допустимый диапазон напряжения питания, В20…30
    		Максимальная потребляемая мощность, Вт3,0
    		Параметры входной цепи
    		Тип сигналаСигналы термопар, термопреобразователей сопротивления
    		Подключение термопреобразователей сопротивления3-х, 4-хпроводная схемы подключения
    		Диапазон входного сигнала токасм. таблицу "Типы и диапазоны преобразования" ниже
    		Компенсация температуры свободных концов термопарыДа
    		Коэффициент подавления помехи 50 Гц, Дб≥ 100
    		Параметры выходной цепи
    		Тип сигналаRS485
    		Максимальная скорость обмена, Кбит/с115,2
    		Параметры преобразования
    		Предел основной допускаемой погрешности преобразования при 20 °С, %±0,10
    		Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, %±0,15
    		Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, %±5
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250
    		Максимальное выходное напряжение U, В7,2
    		Максимальный выходной ток Io, мА15
    		Максимальная внешняя емкость Co, мкФ2,5
    		Максимальная внешняя индуктивность Lo, мГн50
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500

  • входная цепь/питание, В

    		• ≥1500
  • выходная цепь/питание, В
    		• ≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее80000
    		Средний срок службы, лет, не менее15
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более95
    		Атмосферное давление, кПа84 ...106,7
    		Конструктивные параметры
    		Степень защитыIP20
    		Размеры ШхВхГ, мм22,5×104,0×115
    		Масса, г≤ 300

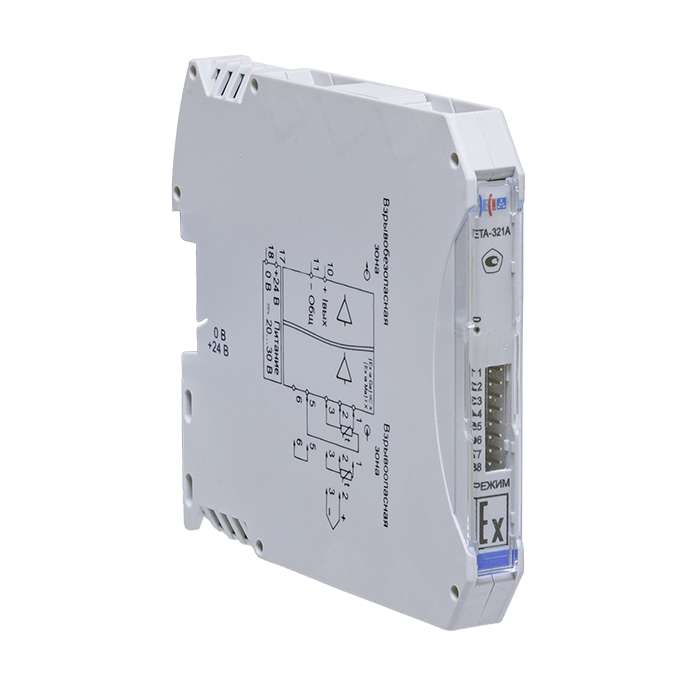

    Барьер искрозащиты измерительный ЕТА-321А



    описание

    Предназначен для преобразования сигналов термопар и термопреобразователей сопротивления расположенных во взрывоопасной зоне в активный токовый сигнал во взрвобезопасной зоне.

    Вход барьера искрозащиты ЕТА-321А имеет взрывозащиту [Ex ia Ga] IIC, позволяет измерять сигналы термопреобразователей сопротивления ТСМ, ТСП, ТСН (50М, 100М, 50П, 100П, Pt50, Pt100, 100H) и сигналы термопар типа K, L, S, Е, N, B, J, A-1, R.

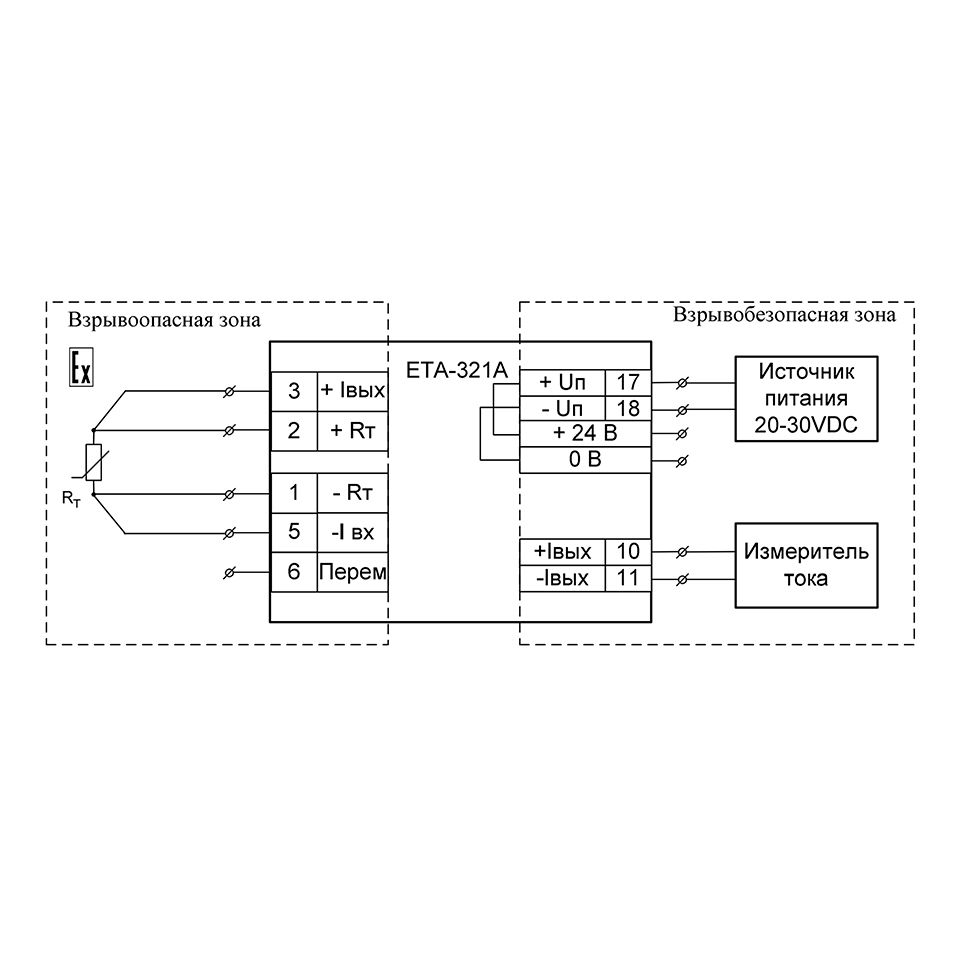

    ЕТА-321А позволяет подключать термопреобразователи сопротивления по 3-хпроводной или 4-хпроводной схеме.

    При работе с термопарами существует возможность подключения/отключения компенсации термоспая.

    Погрешность преобразования измеряемой температуры в выходной сигнал менее 0,1 %.

    Диапазон выходного сигнала 0/4…20 мА (стандарт токовой петли).

    Особенности:

    • 1 вход (1 термосопротивление или 1 термопара)
    • Широкая номенклатура подключаемых датчиков
    • Конфигурирование режимов работы с помощью перемычек
    • Подключение ТС по 3-х или 4-х проводной схеме
    • Встроенная (отключаемая) компенсация холодного спая при работе с термопарой
    • Линейная зависимость выходного сигнала от измеряемой температуры
    • Контроль выхода за пределы диапазона измерения
    • Контроль состояния входной цепи
    • Возможность горячего подключения
    • Защита от обратной полярности питания
    • Расширенный диапазон рабочих температур
    • Узкий корпус

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    		МодификацияЕТА-321А
    		Код заказаIO300Е01
    		ПараметрыХарактеристики
    		Количество каналов1
    		Взрывобезопасная цепьВход
    		Параметры питания
    		Номинальное напряжение питания, В24
    		Допустимый диапазон напряжения питания, В20…30
    		Максимальная потребляемая мощность, Вт2,0
    		Параметры входной цепи
    		Тип сигналаСигналы термопар, термопреобразователей сопротивления
    		Подключение термопреобразователей сопротивления3-х, 4-хпроводная схемы подключения
    		Диапазон входного сигнала токасм. таблицу "Типы и диапазоны преобразования" ниже
    		Компенсация температуры свободных концов термопарыДа
    		Коэффициент подавления помехи 50 Гц, Дб≥ 100
    		Параметры выходной цепи
    		Диапазон выходного сигнала, мА0/4…20
    		Допустимый диапазон сопротивления нагрузки, Ом0 …500
    		Выходное напряжение (при токе 20 мА), В≥ 13
    		Параметры преобразования
    		Предел основной допускаемой погрешности преобразования при 20 °С, %±0,10
    		Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, %±0,15
    		Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, %±5
    		Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс≤ 200
    		Параметры взрывобезопасности [Ex ia Ga] IIC
    		Максимальное напряжение Um, В250
    		Максимальное выходное напряжение Uо, В7,2
    		Максимальный выходной ток Io, мА16
    		Максимальная внешняя емкость Co, мкФ13,5
    		Максимальная внешняя индуктивность Lo, мГн1000
    		Гальваническая изоляция
  • входная цепь/выходная цепь, В
    		• ≥1500

  • входная цепь/питание, В

    		• ≥1500
  • выходная цепь/питание, В
    		• ≥ 750
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее80000
    		Средний срок службы, лет, не менее15
    		Условия эксплуатации
    		Диапазон рабочих температур, °С-20 ... +60
    		Относительная влажность при температуре 40 °С, %, не более95
    		Атмосферное давление, кПа84 ...106,7
    		Конструктивные параметры
    		Степень защитыIP20
    		Размеры ШхВхГ, мм12,6х103,3х114
    		Масса, г≤ 150
    Cookie-файлы
    Настройка cookie-файлов
    Детальная информация о целях обработки данных и поставщиках, которые мы используем на наших сайтах
    Аналитические Cookie-файлы Отключить все
    Технические Cookie-файлы
    Другие Cookie-файлы
    Мы используем файлы Cookie для улучшения работы, персонализации и повышения удобства пользования нашим сайтом. Продолжая посещать сайт, вы соглашаетесь на использование нами файлов Cookie. Подробнее о нашей политике в отношении Cookie.
    Понятно Подробнее
    Cookies
