БАРЬЕРЫ ИСКРОЗАЩИТЫ ПАССИВНЫЕ ЕТР
ОБЩИЕ СВЕДЕНИЯ
Барьеры искрозащиты предназначены для обеспечения искробезопасности в составе систем контроля и управления технологическими процессами, в ходе которых возможно образование взрывоопасной среды.
Применяются на предприятиях нефтяной, угольной, газовой, нефтехимической, нефтеперерабатывающей, химической и других отраслей промышленности.
Барьеры искрозащиты ETP обеспечивают искробезопасную электрическую цепь уровня “ia” и имеют маркировку взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х в соответствии с ГОСТ 31610.0 и ГОСТ 31610.11.
Барьеры устанавливаются вне взрывоопасной зоны для работы в составе электрооборудования контроля и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.
По эксплуатационной законченности барьеры искрозащиты относятся к изделиям второго порядка по ГОСТ Р 52931.
По способу защиты человека от поражения электрическим током относятся к III классу по ГОСТ 12.2.007.0.
Барьеры искрозащиты обеспечивают искробезопасность при подключении неискробезопасного оборудования с напряжением питания до 250 В.
✔ БАРЬЕРЫ ИСКРОЗАЩИТЫ ПАССИВНЫЕ ВКЛЮЧЕНЫ В РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ МИНПРОМТОРГ № 10430865-10430869 ОТ 02.08.2023 г.
применение
Барьеры искрозащиты ETP предназначены для применения в качестве средства сопряжения искробезопасных (оборудование во взрывоопасной зоне) и искроопасных (оборудование во взрывобезопасной зоне) цепей без гальванического разделения. Защитные диоды (стабилитроны) в барьере искрозащиты ограничивают напряжение, приложенное к искробезопасной цепи, а неповреждаемый токоограничивающий резистор ограничивает ток, который может проходить по искробезопасной цепи.
Барьеры искрозащиты ETP предназначены для применения на объектах нефтяной и газовой промышленности, энергетики, химического производства, металлургии и машиностроения.
особенности
- 2 пассивных однополярных защитных линии для ETP-131
- 3 пассивных однополярных защитных линии для ETP-132
- 2 пассивных однополярных защитных линии для ETP-431
- 2 пассивных двуполярных защитных линии для ETP-231
- Защита датчиков с выходом типа “Сухой контакт”, “Открытый коллектор”, “NAMUR” (ETP-131 и ETP-132)
- Защита датчиков c выходом по току или напряжению для ETP-431
- Защита линий интерфейса RS-485 для ETP-231
- Расширенный диапазон температур
- Узкий корпус
БАРЬЕРЫ ИСКРОЗАЩИТЫ
ПАССИВНЫЕ ЕТР-131 и ЕТР-132
Технические данные
- 2 пассивных защитных линии (однополярные для ETP-431 и двуполярные для ETP-231)
- Защита датчиков c выходом по току или напряжению для ETP-431
- Защита линий интерфейса RS-485 для ETP-231
- Расширенный диапазон температур
- Узкий корпус
| Модификация | ETP-131 | ЕТР-132 | |
| Код заказа | IO100P01 | IO100P02 | |
| Параметры | Характеристики | ||
| Количество каналов | 1 | 2 | |
| Взрывобезопасная цепь | Выход | Выход | |
| Количество защищаемых линий | 2 | 3 | |
| Тип сигнала | Дискретный/аналоговый | Дискретный/аналоговый | |
| Параметры защищаемых линий | |||
| Номинальное напряжение ограничения, В | 11,0…12,6 | 11,0…12,6 | |
| Проходное сопротивление, Ом | 136...150 | 136...150 | |
| Ток утечки, мА | |||
| ≤ 3 | ≤ 3 | ||
| ≤ 0,03 | ≤ 0,03 | ||
| Параметры взрывобезопасности [Ex ia Ga] IIC | |||
| Максимальное напряжение Um, В | 250 | 250 | |
| Максимальное выходное напряжение Uo, В | 12,6 | 12,6 | |
| Максимальный выходной ток Io, мА | 93 | 93 | |
| Максимальная внешняя емкость Co, мкФ | 1,15 | 1,15 | |
| Максимальная внешняя индуктивность Lo, мГн | 8 | 8 | |
| Параметры надежности | |||
| Средняя наработка на отказ, ч, не менее | 80.000 | 80.000 | |
| Средний срок службы, лет, не менее | 15 | 15 | |
| Условия эксплуатации | |||
| Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 | |
| Относительная влажность при температуре 40 °С, %, не более | 95 | 95 | |
| Атмосферное давление, кПа | 84 ... 106,7 | 84 ... 106,7 | |
| Конструктивные параметры | |||
| Степень защиты | IP20 | IP20 | |
| Размеры ШхВхГ, мм | 7×95×102 | 7×95×102 | |
| Масса, г | ≤ 60 | ≤ 60 |

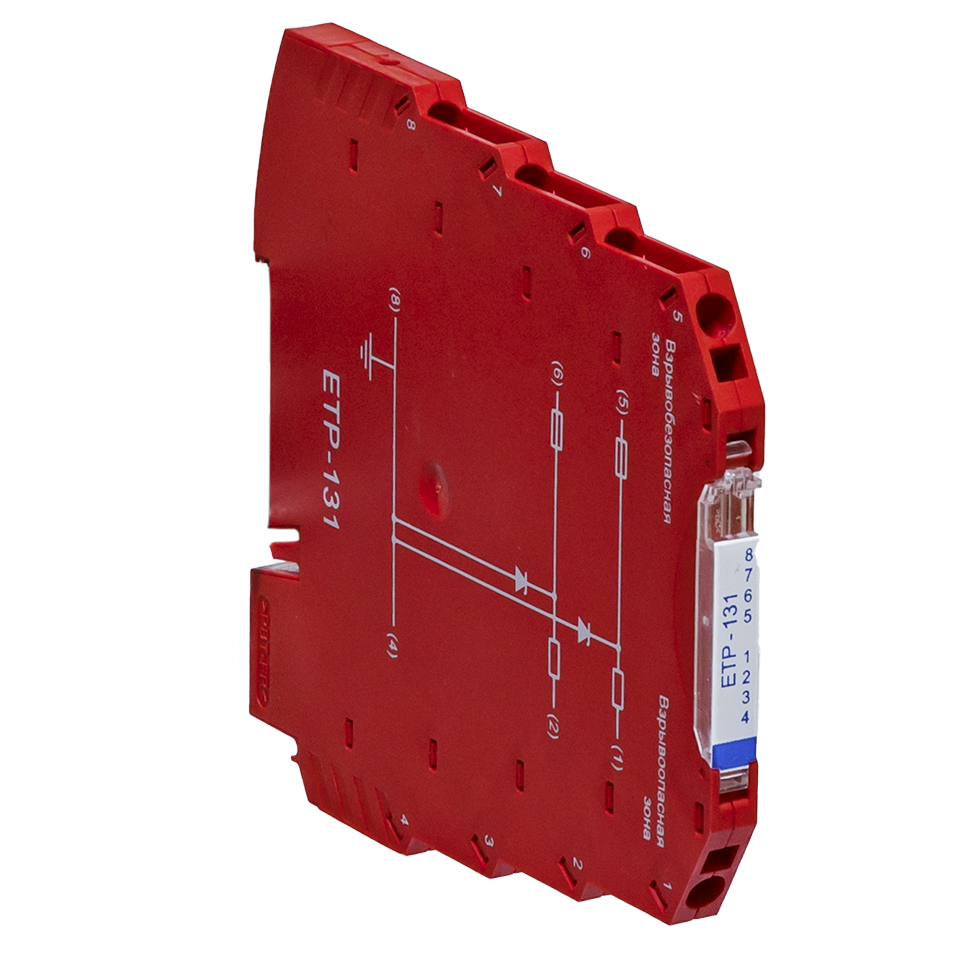

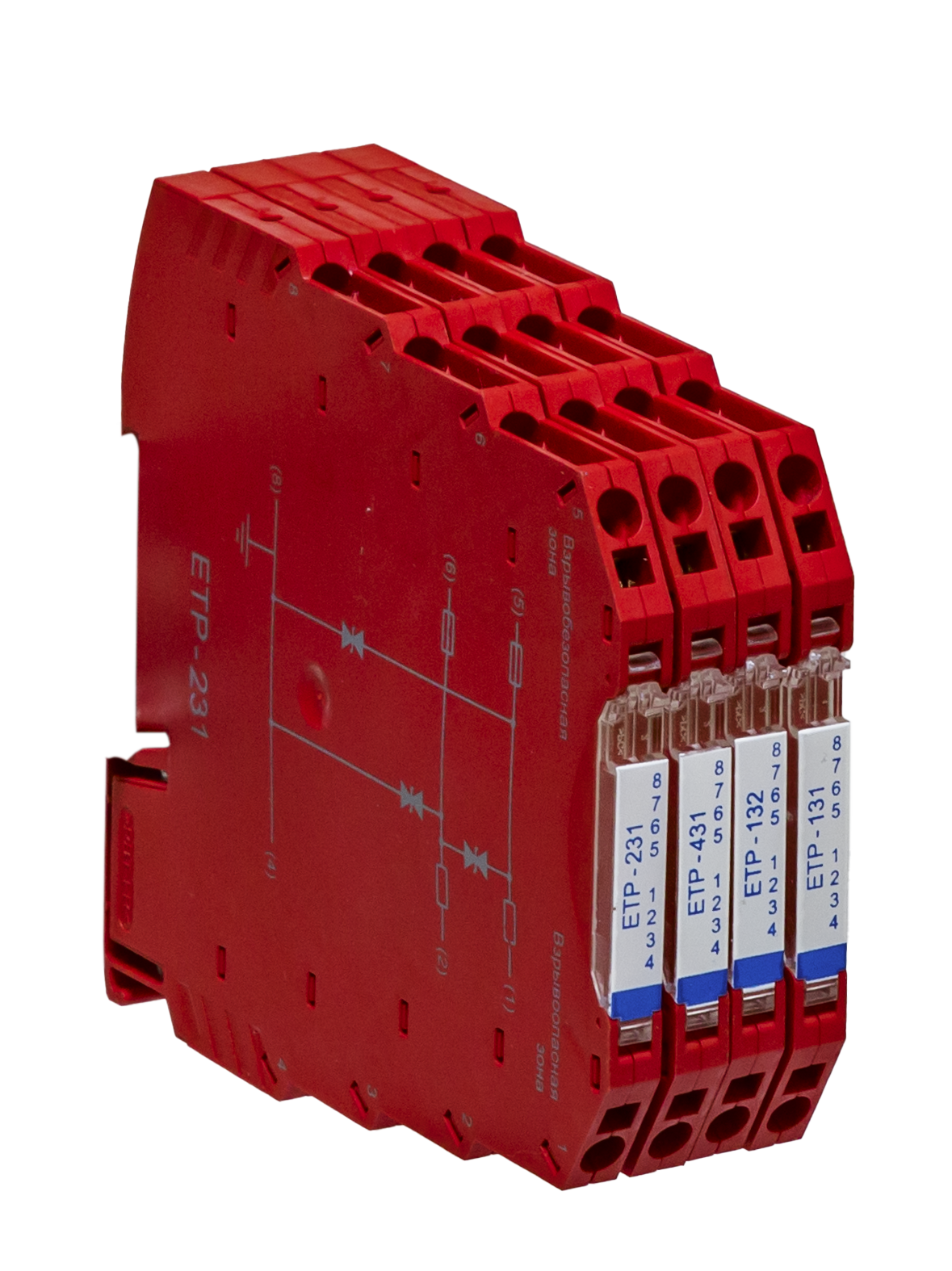

ВНЕШНИЙ ВИД

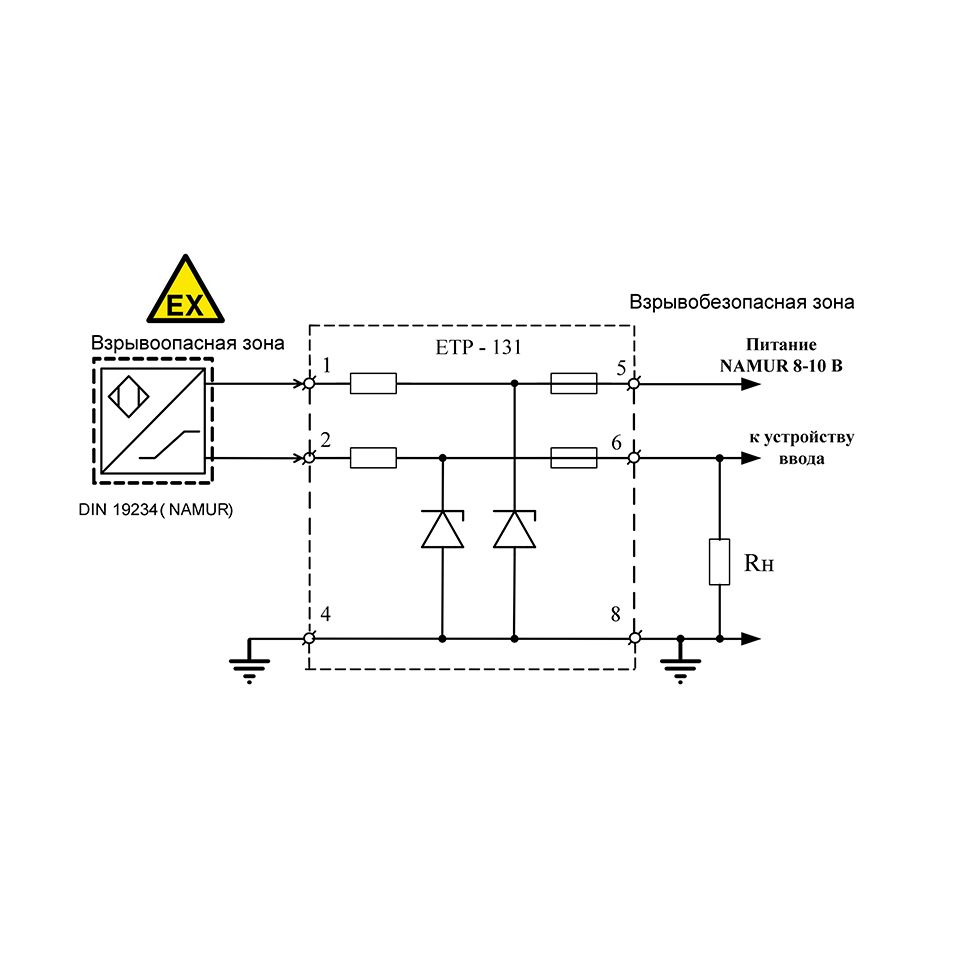

Схема подключения датчиков "NAMUR"

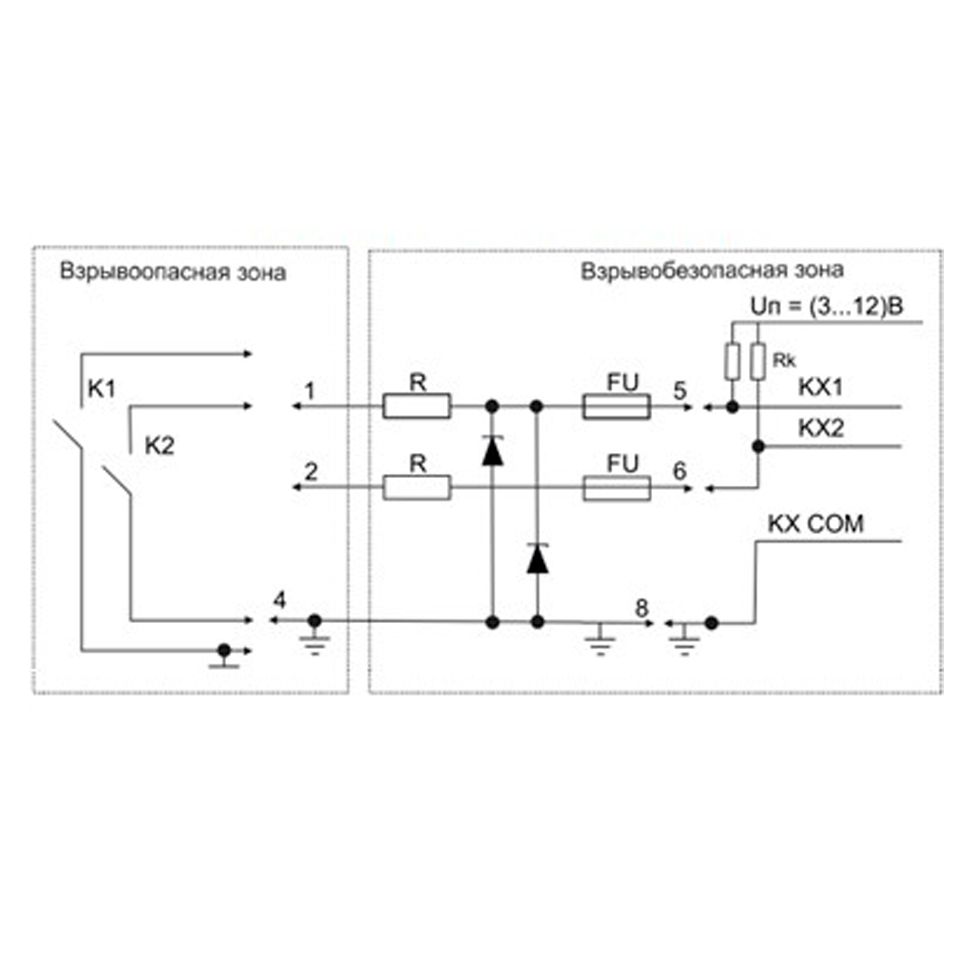

Схема подключения датчиков

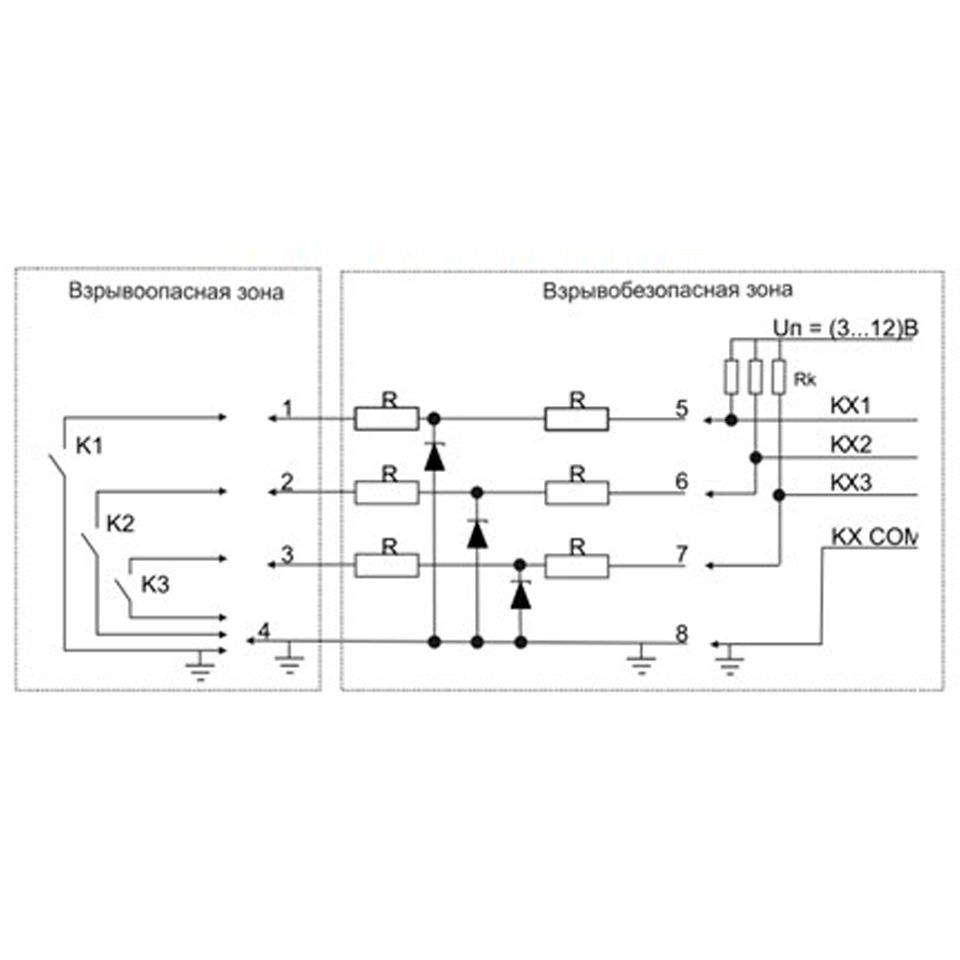

"сухой контакт"

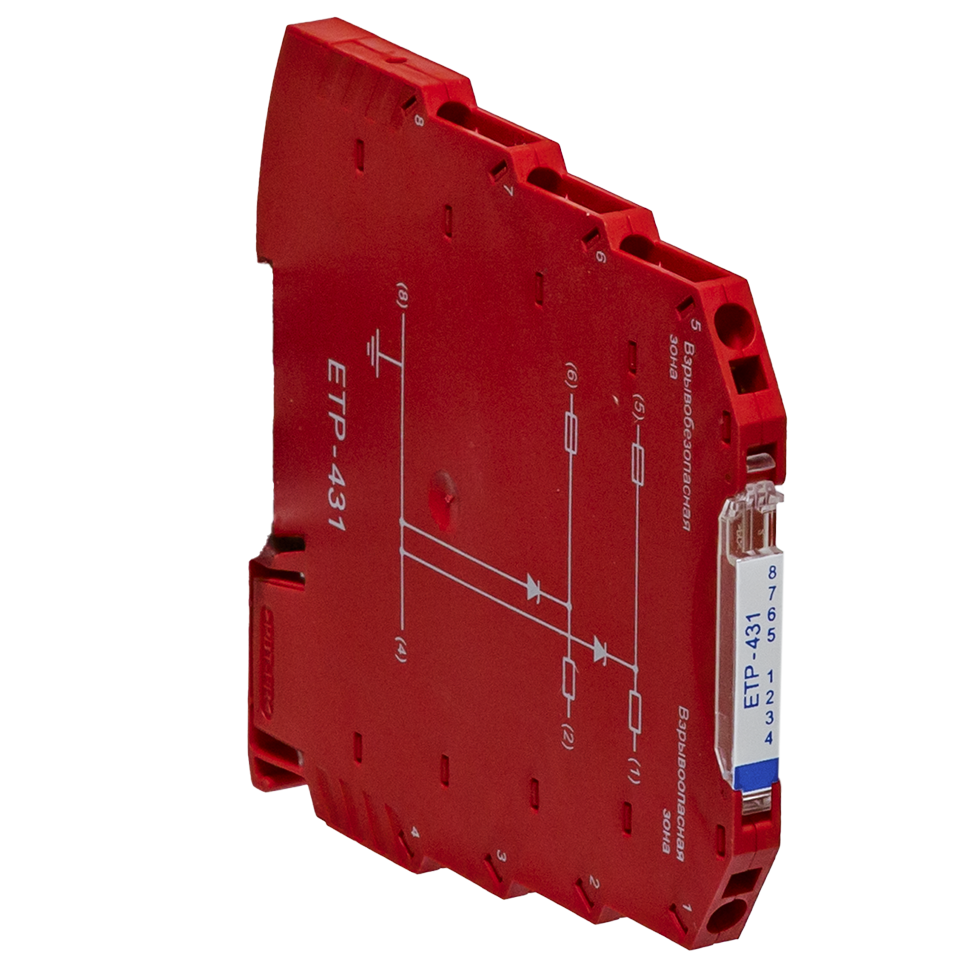

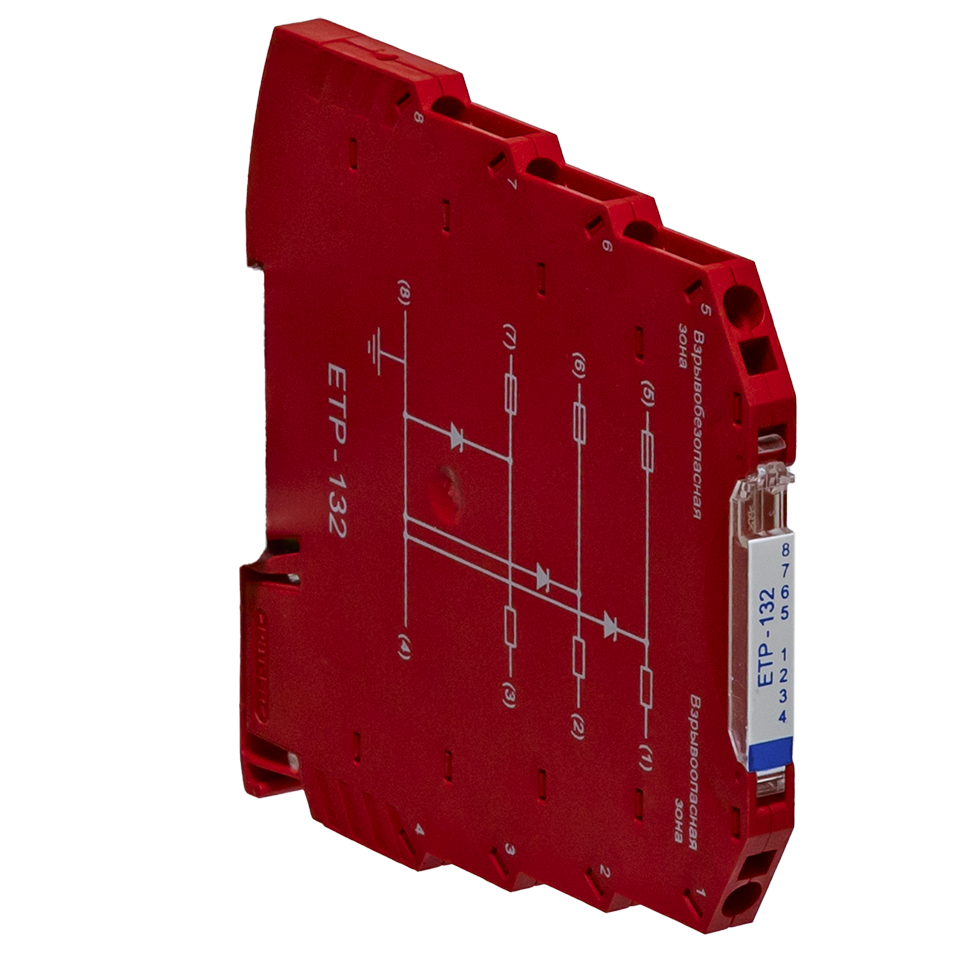

ВНЕШНИЙ ВИД

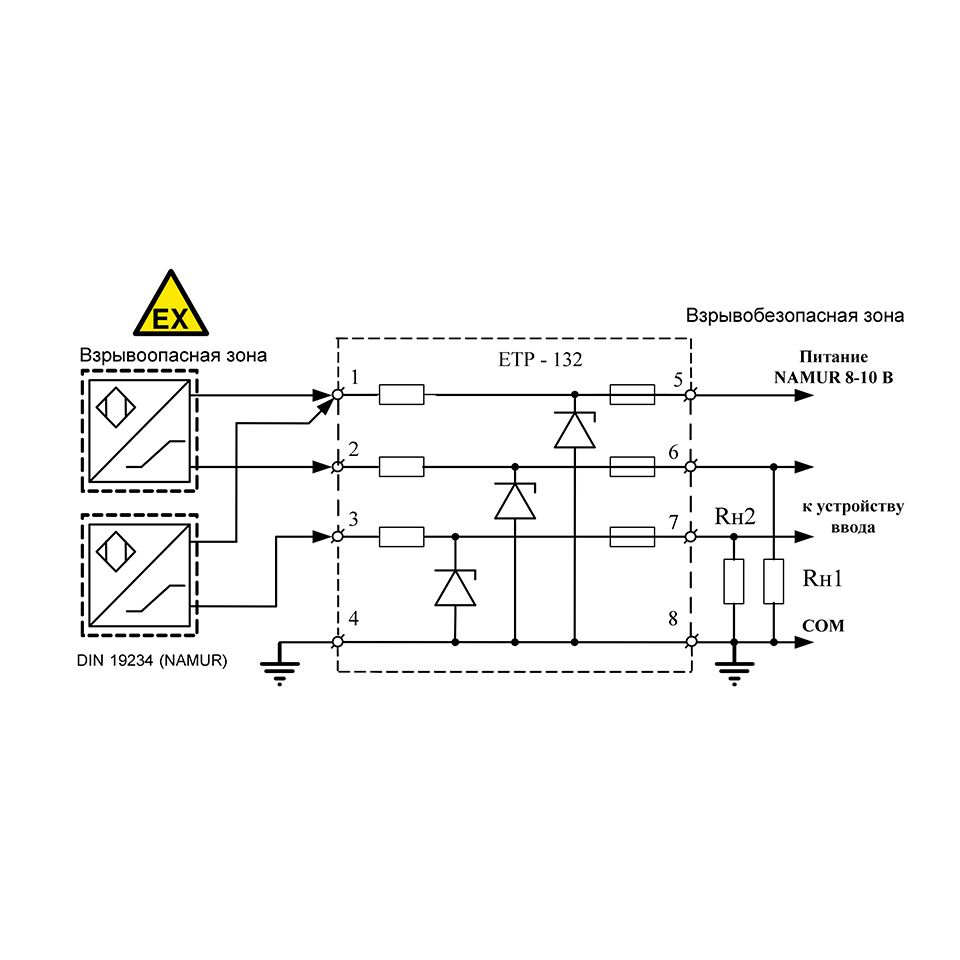

Схема подключения датчиков "NAMUR"
Схема подключения датчиков
"сухой контакт"
БАРЬЕРЫ ИСКРОЗАЩИТЫ ПАССИВНЫЕ ЕТР-231
технические данные
- 2 пассивных защитных линии (однополярные для ETP-431 и двуполярные для ETP-231)
- Защита датчиков c выходом по току или напряжению для ETP-431
- Защита линий интерфейса RS-485 для ETP-231
- Расширенный диапазон температур
- Узкий корпус
| Модификация | ETP-231 | |
| Код заказа | IO500P01 | |
| Параметры | Характеристики | |
| Количество каналов | 1 | |
| Взрывобезопасная цепь | Вход | |
| Количество защищаемых линий | 2 | |
| Тип сигнала | RS-485 | |
| Параметры защищаемых линий | ||
| Номинальное напряжение ограничения, В | 11,0…12,6 | |
| Проходное сопротивление, Ом | 68,5…80 | |
| Ток утечки, мА | ||
| ≤ 3 | ||
| Параметры взрывобезопасности [Ex ia Ga] IIC | ||
| Максимальное напряжение Um, В | 250 | |
| Максимальное выходное напряжение Uo, В | 12,6 | |
| Максимальный выходной ток Io, мА | 185 | |
| Максимальная внешняя емкость Co, мкФ | 1,15 | |
| Максимальная внешняя индуктивность Lo, мГн | 8 | |
| Параметры надежности | ||
| Средняя наработка на отказ, ч, не менее | 80.000 | |
| Средний срок службы, лет, не менее | 15 | |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -20 ... +60 | |
| Относительная влажность при температуре 40 °С, %, не более | 95 | |
| Атмосферное давление, кПа | 84 ... 106,7 | |
| Конструктивные параметры | ||
| Степень защиты | IP20 | |
| Размеры ШхВхГ, мм | 7×95×102 | |
| Масса, г | ≤ 60 |

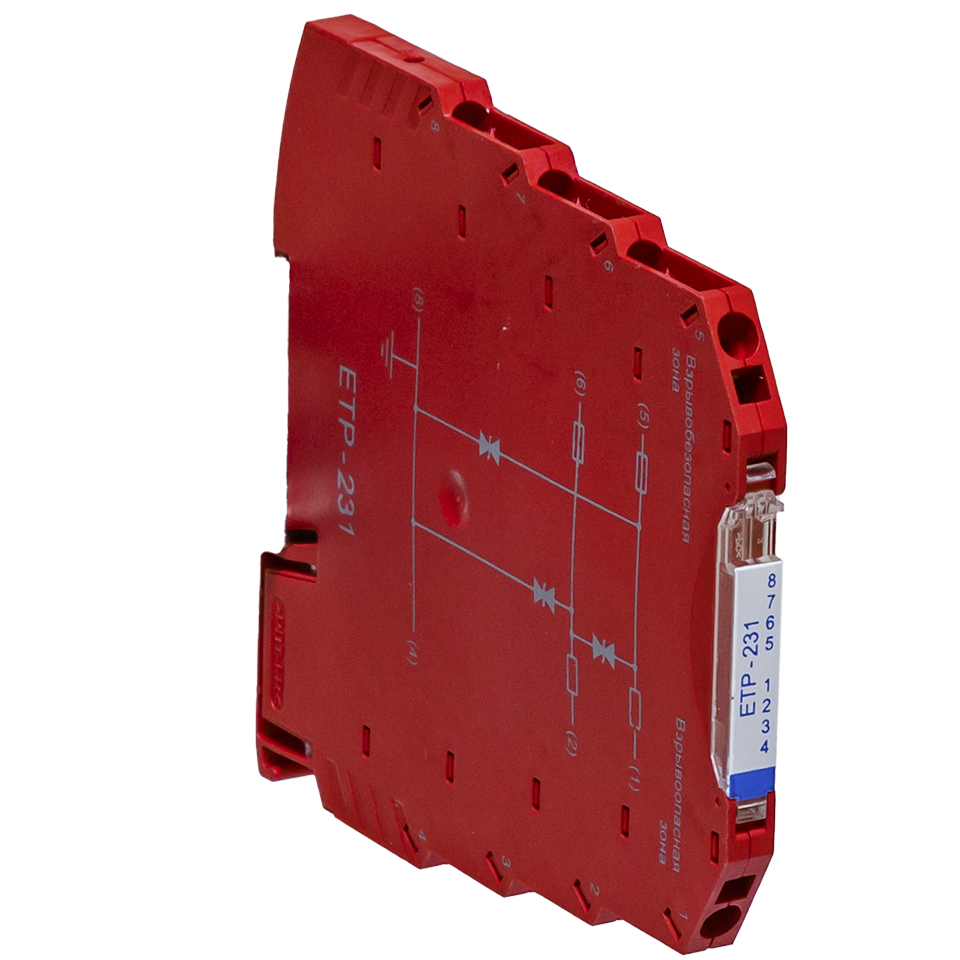

ВНЕШНИЙ ВИД

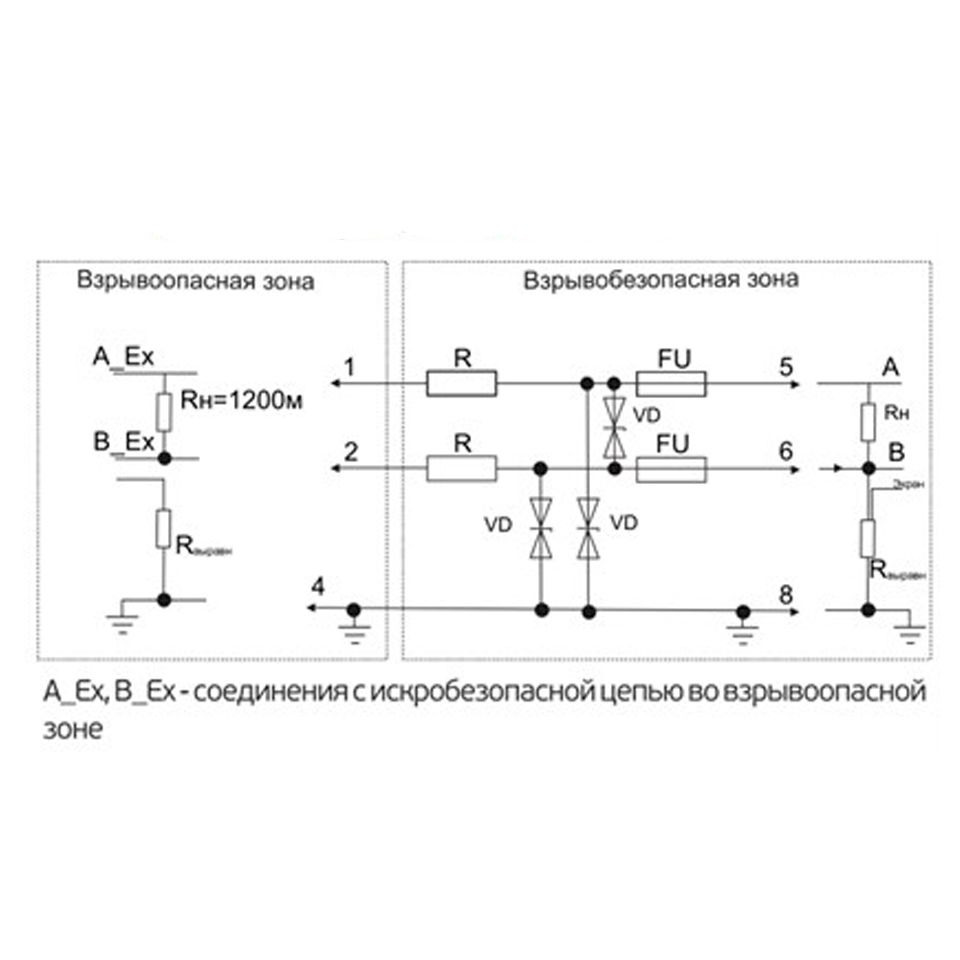

Схема подключения
БАРЬЕРЫ ИСКРОЗАЩИТЫ ПАССИВНЫЕ ЕТР-431
технические данные
- 2 пассивных однополярные защитные линии
- Защита датчиков c выходом по току или напряжению
- Расширенный диапазон температур
- Узкий корпус
| Модификация | ETP-431 | |
| Код заказа | IO400P01 | |
| Параметры | Характеристики | |
| Количество каналов | 1 | |
| Взрывобезопасная цепь | Вход | |
| Количество защищаемых линий | 2 | |
| Тип сигнала | Аналоговый | |
| Параметры защищаемых линий | ||
| Номинальное напряжение ограничения, В | 22,0…25,2 | |
| Проходное сопротивление, Ом | 240…270 | |
| Ток утечки, мА | ||
| ≤ 3 | ||
| ≤ 0,03 | ||
| Параметры взрывобезопасности [Ex ia Ga] IIC | ||
| Максимальное напряжение Um, В | 250 | |
| Максимальное выходное напряжение Uo, В | 25,2 | |
| Максимальный выходной ток Io, мА | 105 | |
| Максимальная внешняя емкость Co, мкФ | 0,1 | |
| Максимальная внешняя индуктивность Lo, мГн | 8 | |
| Параметры надежности | ||
| Средняя наработка на отказ, ч, не менее | 80.000 | |
| Средний срок службы, лет, не менее | 15 | |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -20...+60 | |
| Относительная влажность при температуре 40 °С, %, не более | 95 | |
| Атмосферное давление, кПа | 84...106,7 | |
| Конструктивные параметры | ||
| Степень защиты | IP20 | |
| Размеры ШхВхГ, мм | 7×95×102 | |
| Масса, г | ≤ 60 |
ВНЕШНИЙ ВИД
Схема подключения

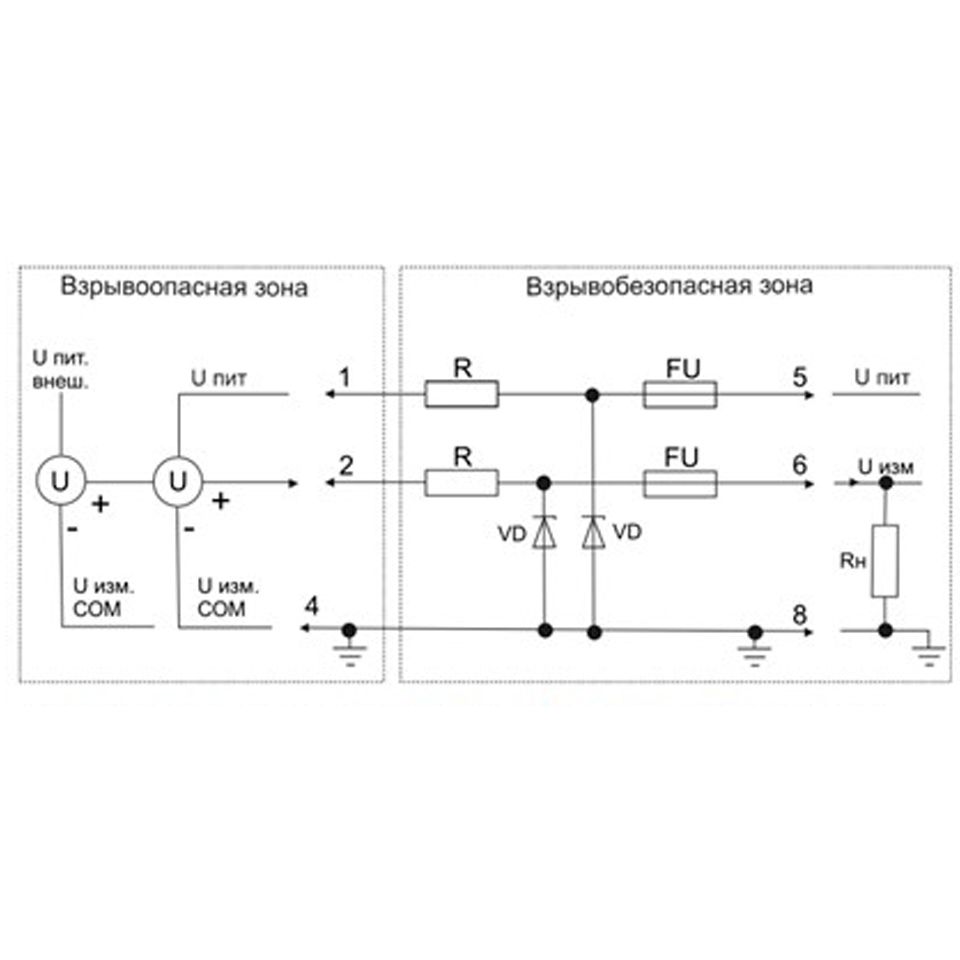

для активных и пассивных датчиков с выходом по напряжению
Схема подключения

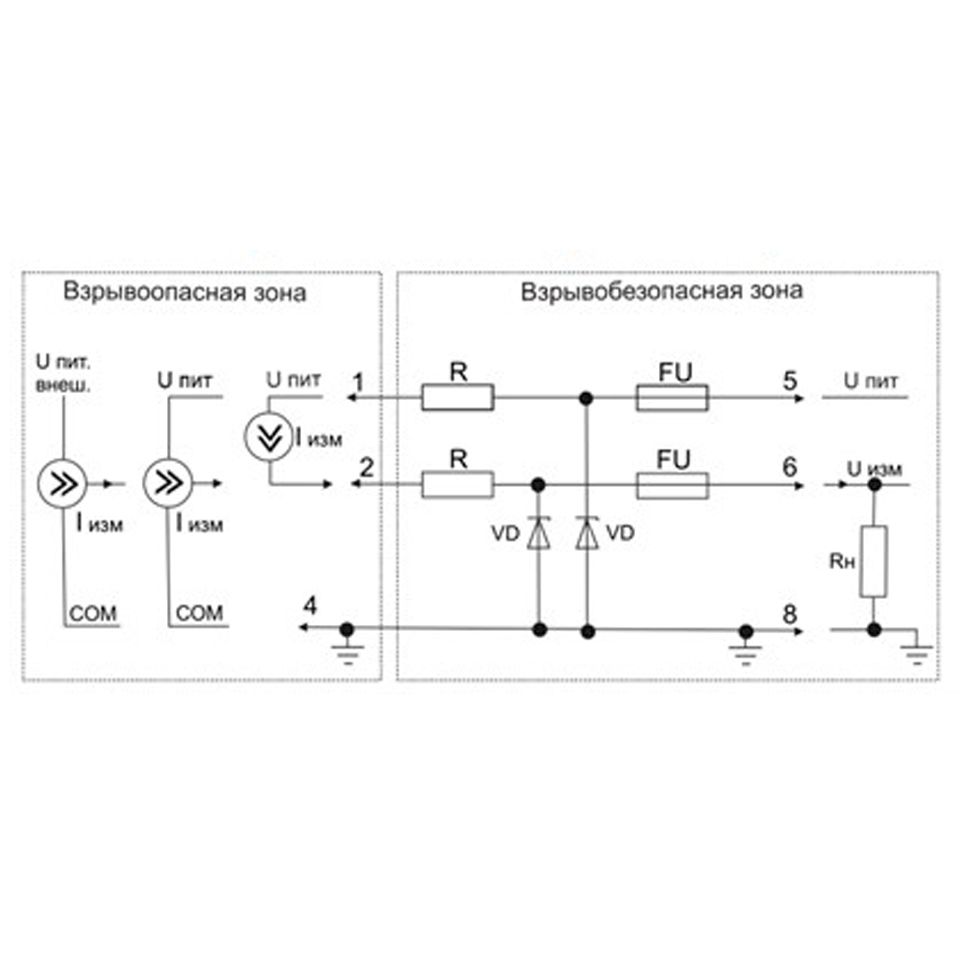

для активных и пассивных датчиков с выходом по току
