Программируемый логический контроллер ЭЛЕСИ-ТМК

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР ЭЛСИ-ТМК

ДОКУМЕНТАЦИЯ
ОБЩИЕ СВЕДЕНИЯ

Программируемый логический контроллер ЭЛСИ-ТМК является эффективной модульной платформой для построения систем автоматизации среднего масштаба во всех секторах промышленного производства.

Многообразие коммуникационных возможностей делает ЭЛСИ-ТМК наиболее эффективным решением для построения систем телемеханики.

Резервирование модулей питания и "горячая замена" модулей позволяют рентабельно и с высокой надежностью применять ЭЛСИ-ТМК в локальных системах автоматики.

Поддержка современных стандартных промышленных протоколов передачи данных и интерфейсов обеспечивает интеграцию ЭЛСИ-ТМК в системы диспетчерского управления и сбора данных.

Контроллер ЭЛСИ-ТМК поддерживает пять языков программирования стандарта МЭК 61131-3. Программирование осуществляется в открытой инструментальной среде INGRED, которая предоставляет пользователю пошаговые инструкции для разработки проектов, удобную систему отладки и оптимизации программного кода.

ЭЛСИ-ТМК представлен широкой номенклатурой модулей ввода-вывода цифровой и аналоговой информации.

✔ ПЛК ЭЛСИ-ТМК ВКЛЮЧЕН В РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ МИНПРОМТОРГ № 10466312-10466345 ОТ 22.09.2023 г.

ПРИМЕНЕНИЕ
Контроллер промышленного назначения ЭЛСИ-ТМК предназначен для измерения непрерывных сигналов, представленных напряжением постоянного тока и (или) постоянным током, сбора и обработки информации с первичных датчиков, формирования сигналов управления по заданным алгоритмам, приема и передачи информации по последовательным каналам связи в системах измерения, контроля и управления объектами в различных отраслях промышленности:
  • нефтяная и газовая;
  • аграрная и пищевая;
  • горнорудная;
  • транспортные системы;
  • энергетика;
  • машиностроение;
  • прочие отрасли, в том числе с целью технического и коммерческого учета энергоносителей и создания систем обеспечения безопасности.
Контроллер ЭЛСИ-ТМК предназначен для использования в щитах управления технологическими объектами в составе систем телемеханики, автоматики, пожаротушения и аналогичных систем в качестве программируемого логического контроллера.
Общие технические данные
ПараметрыХарактеристики
Параметры питания
Напряжение питания от источника постоянного тока, В
(модуль питания ТР 712)		20...28
Напряжение питания от источника постоянного тока, В
(модуль питания ТР 711)		127…370
Напряжение питания от сети переменного тока частотой (50 ± 1)Гц, В (модуль питания ТР 711)90…264
Потребляемая мощность, не более
  • с количеством модулей не более 6, Вт
    		• 90
  • с количеством модулей не более 10, Вт
    		• 100
    		Условия эксплуатации
    		Диапазон рабочих температур, °С- 25...+60
    		Диапазон рабочих температур при наличии в составе ПЛК аналоговых модулей, °С0...+60
    		Относительная влажность при температуре 40 °С, %5..95
    		Атмосферное давление, кПА70...106,7
    		Время готовности к работе, минне более 2
    		Степень защиты IP 20
    		Параметры надежности
    		Средняя наработка на отказ, ч, не менее180.000
    		Среднее время восстановления работоспособного состояния агрегатным методом замены, мин, не более30
    		Средний срок службы, лет, не менее20
    		Гарантийный срок, месяцев24
    КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ

    Поддержка стандартных промышленных протоколов:

    • Modbus TCP(Master/Клиент);
    • Modbus TCP (Slave/Сервер);
    • Modbus RTU (Master/Клиент);
    • Modbus RTU (Slave/Сервер);
    • ГОСТ Р МЭК 60870-5-104 (Master/ПУ – пункт управления);
    • ГОСТ Р МЭК 60870-5-104 (Slave/КП – контролируемый пункт);
    • ГОСТ Р МЭК 60870-5-101 (Master/ПУ – пункт управления);
    • ГОСТ Р МЭК 60870-5-101 (Slave/КП – контролируемый пункт);
    • ГОСТ Р МЭК 60870-5-103 (Master/ПУ – пункт управления);
    • ГОСТ Р МЭК 61850 (MMS Master/Клиент);
    • ГОСТ Р МЭК 61850 (GOOSE Subscriber/Получатель);
    • ГОСТ Р МЭК 61850 (GOOSE Publisher/Отправитель);
    • OPC UA;
    • SNMP (Client/Клиент);
    • SNMP (Server/Сервер);
    • SNTP/NTP;
    • Anybus;
    • HART (Master/Первичная станция);
    • Profinet IO RT Controller/Ведущее устройство;
    • Profinet IO RT Device/Ведомое устройство.

    Поддерживает следующие типы счетчиков:
    • СЭТ
    • ПСЧ.

    Информационная безопасность
    Контроллер ЭЛСИ-ТМК имеет встроенные функции для обеспечения информационной безопасности во время его эксплуатации:

    • предоставление доступа через учетные записи;
    • регистрации событий в Syslog;
    • возможность настройки IP-адресов.
    Для этого реализованы следующие режимы работы контроллера:

    • Основной (по умолчанию). В этом режиме отключены все сервисные средства, влияющие на изменение программы контроллера.
    • Сервисный (Режим для проведения наладки или обслуживания). В этом режиме доступна возможность загрузки нового проекта INGRED или внесения изменений в текущий проект. Доступны сервисные средства ОС, включая возможность обновления версии. Доступна возможность обновления исполняющей системы и прошивки модулей.

    Режим работы выбирается переключателем на лицевой панели процессорного модуля, состояние переключателя считывается программного и может быть выведено отдельным сигналом в SCADA-систему для контроля над информационной безопасностью управляемого объекта.

    Конструкция и аппаратный состав ПЛК ЭЛСИ-ТМК

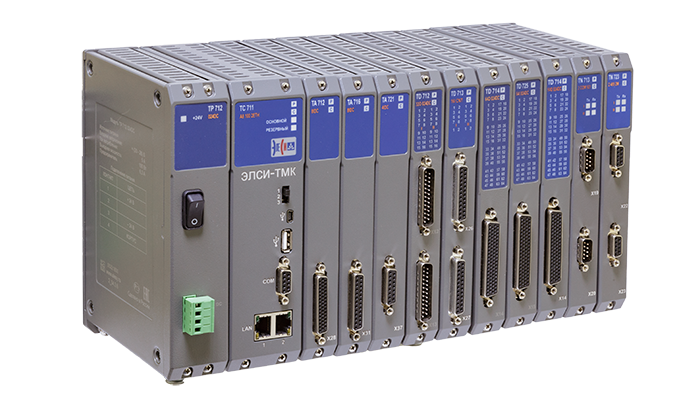

    Конструкция контроллера имеет модульную архитектуру. Для установки модулей, их электрического соединения, подключения внешнего источника резервного питания, а также крепления ПЛК на месте установки используется панель коммутационная TK на 6 или 10 слотов. Модули могут располагаться на панели в произвольном порядке, фиксированные позиции имеют только модули источника питания и центрального процессора.

    Контроллер ЭЛСИ-ТМК своем составе содержит следующий набор модулей:

    • модули источника питания (ТР)
    • модули центрального процессора (ТС)
    • модули расширения крейта (TR)

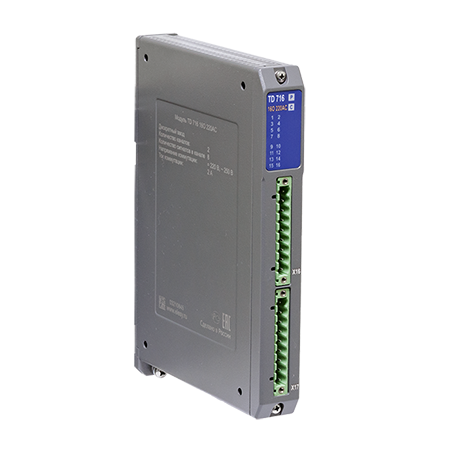

    • модули дискретного ввода/вывода (TD)

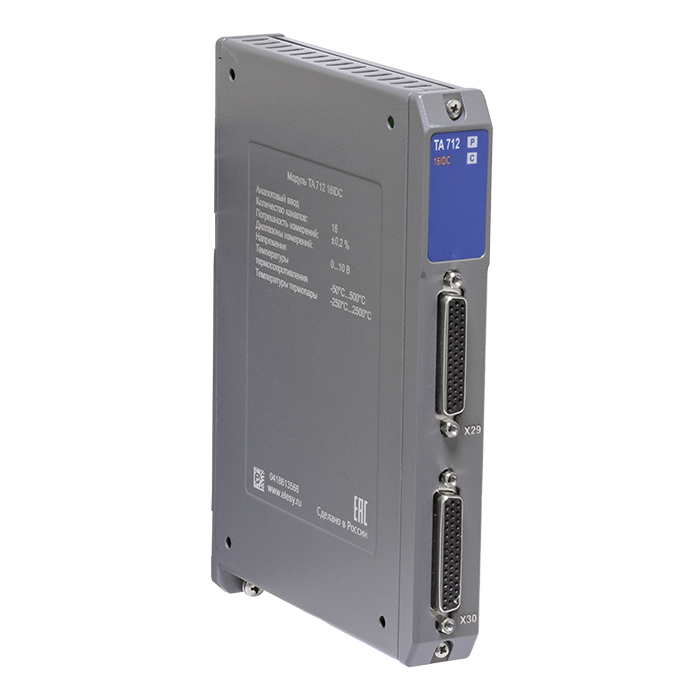

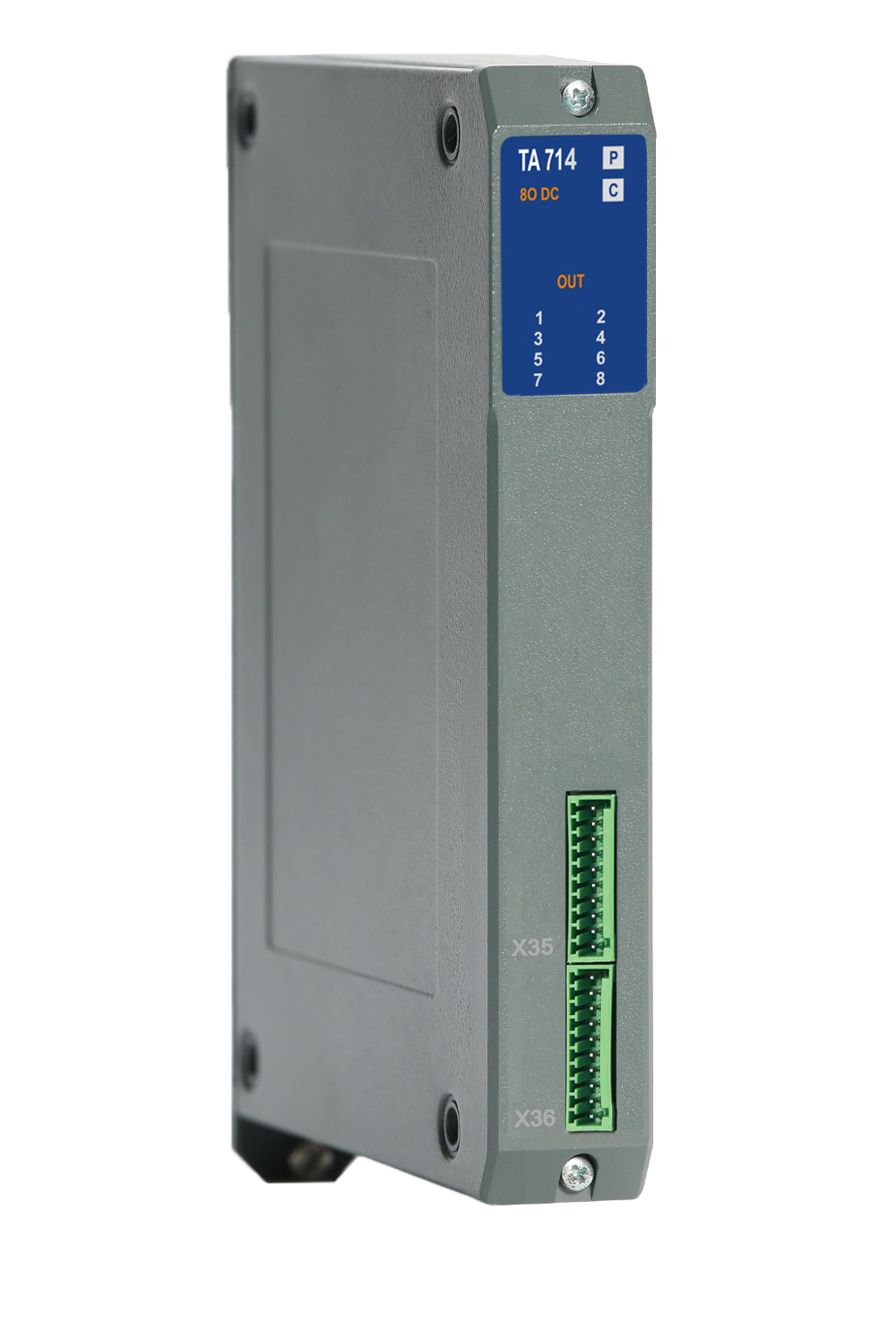

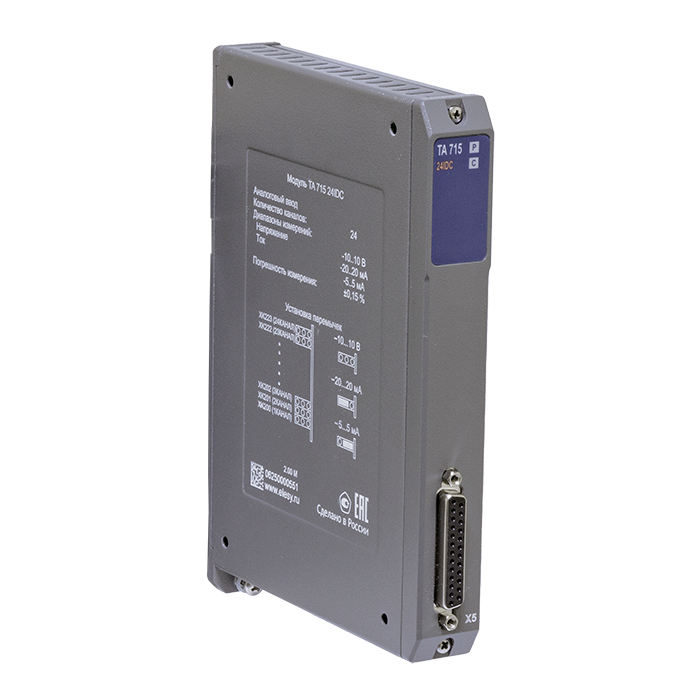

    • модули аналогового ввода/вывода (ТА)
    • интерфейсные модули (TN)

    Конструкция модулей контроллера и принятые схемотехнические решения соответствуют высоким требованиям стойкости к электромагнитным и механическим воздействиям. Все модули ЭЛСИ-ТМК работают при естественном охлаждении и не имеют подвижных частей.

    Программное обеспечение
    Контроллер ЭЛСИ-ТМК поддерживает пять языков программирования стандарта МЭК 61131-3. Программирование осуществляется в открытой инструментальной среде INGRED, которая предоставляет пользователю пошаговые инструкции для разработки проектов, удобную систему отладки и оптимизации программного кода.

    Для работы с ПЛК ЭЛСИ-ТМК требуется следующее программное обеспечение: среда разработки INGRED и пакет поддержки системы исполнения (скачать).


    Подробная информация о работе с программной частью ПЛК ЭЛСИ-МКС содержится в документе «Контроллер программируемый ЭЛСИ-ТМК. Руководство по применению. Часть 1».


    INGRED предоставляет пользователю возможность быстрой разработки программного обеспечения, реализующего архитектуру и заданный алгоритм работы, и внедрения на основе модульных ПЛК системы автоматизации малого и среднего масштаба во всех секторах промышленного производства. Приоритетным направлением использования системы INGRED является решение широкого спектра задач промышленной автоматизации.

    СОСТАВ ПЛК ЭЛСИ-ТМК

    Модули питания

    СОСТАВ ПЛК ЭЛСИ-ТМК

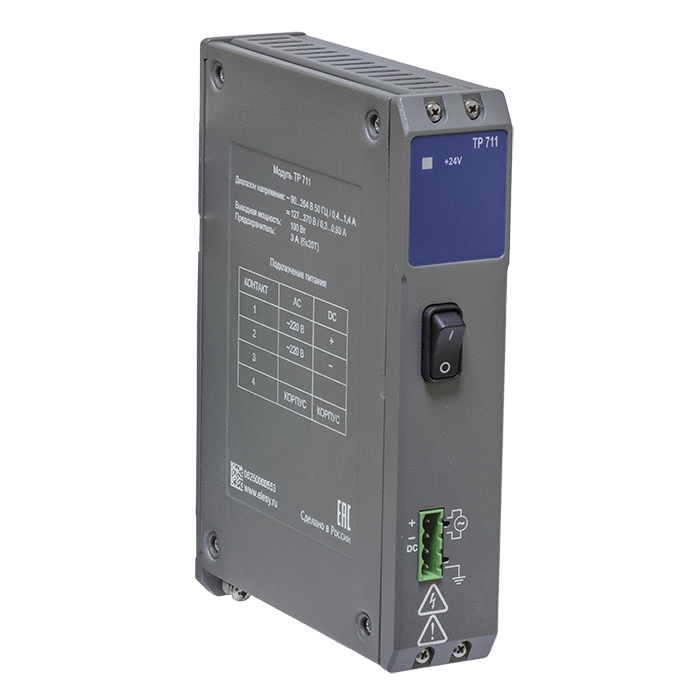

    ТР 711

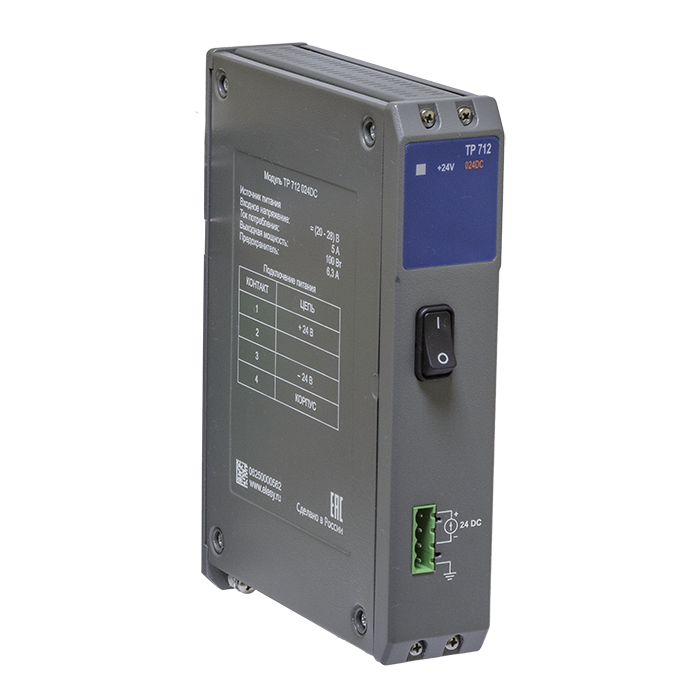

    TP 712 024DC

    ОБЩИЕ СВЕДЕНИЯ

    Модули питания предназначены для организации электропитания контроллера и обеспечивают его защиту от помех и скачков напряжения.

    Модули питания различаются по уровню входного напряжения, являются универсальными для всех типов панелей, имеют защиту от перегрузок по току и напряжению, осуществляют поддержку резервирования.

    Особенности:

    • Входная сеть постоянного или переменного тока
    • Выходная мощность – 100 Вт
    • Поддержка резервирования питания контроллера через коммутационную панель
    • Передача сигнала в ЦП о состоянии основного и резервного модуля питания
    • Встроенный предохранитель на входе

    Технические данные модулей питания:
    ТР 711,TP 712 024DC

    		МодификацияТР 711ТР 712 024DC
    Код заказа:
    		PC-C711C01
    		PC-D712C02
    		ПараметрыХарактеристикиХарактеристики
    		Параметры входа

    		Тип входной сети питанияПеременный ток / Постоянный токПостоянный ток
    		Номинальное входное напряжение, В230 24
    		Диапазон входных напряжений, В90...264 AC /
    127...370 DC    		20…28 DC
    		Частота входной сети, Гц
    		45…64 (AC)/
    - (DC)    		-
    		Входной предохранитель++
    		Параметры выхода
    		Выходное напряжение, В2424
    		Выходная мощность, Вт
    		100100
    		Параллельное подключениеДа, резервирование через панель ТК 721 6 FДа, резервирование через панель ТК 721 6 F
    		Изоляция
    		Напряжение гальванического разделения, В
  • между выходом, корпусом и сетью питания
    		• 2000500

  • между выходом и корпусом, В

    		• 500500
    		Индикация
    		Индикация наличия выходного напряжения++
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, ºС-25…+60 -25…+60
    		Масса, кг, не более0,7
    		0,7
    		Габаритные размеры, мм, не более38×193×143 38×193×143
    Кабель связи 1,5 м входит в комплект поставки модулей контроллера.

    Процессорные модули

    СОСТАВ ПЛК ЭЛСИ-ТМК

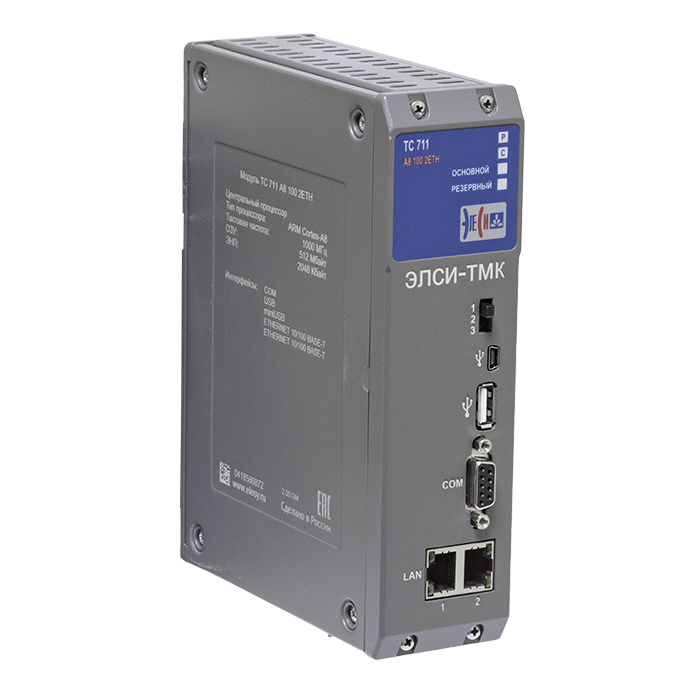

    ТС 711 A8 100 2ETH

    ТС 712 A8 100 5ETH

    ОБЩИЕ СВЕДЕНИЯ

    Процессорные модули предназначены для сбора данных от модулей ввода/вывода, логической обработки информации и выдачи сигналов контроля и управления в соответствии с задачей проекта.

    По умолчанию модули поддерживают отключение электропитания до 50 мс, что минимизирует количество перезапусков и позволяет гибко настроить логику аварийного отключения в зависимости от требований проекта. Кроме того, при сбоях электропитания, модули обеспечивают перезапуск контроллера и восстановление системы.

    Модули центрального процессора имеют встроенную системную память, память прикладных задач и интерфейсы связи.

    Особенности:

    • Высокопроизводительная Система на кристалле (SoC) с кэш памятью 1-го и 2-го уровня, двумя конвейерами команд, тактовой частотой 1000 Мгц;
    • 512 Мб оперативной памяти;
    • 2 Мб высокоскоростной (время доступа 40 нс) энергонезависимой памяти без использования батарей и ограничения количества циклов перезаписи в течении 20 лет (ферромагнитная RAM);
    • Поддержка SD-карт памяти емкостью до 128 Гб;
    • Встроенные интерфейсы Ethernet;
    • Работа в многозадачном режиме с обеспечением 32 уровня для системных и прикладных задач;
    • Низкое энергопотребление (до 7 Вт);
    • Самопроверка и работы узлов и модулей модулей контроллера.

    Технические данные процессорных модулей
    ТС 711 A8 100 2ETH,ТС 712 A8 100 5ETH

    		МодификацияТС 711 A8 100 2ETHТС 712 A8 100 5ETH
    Код заказа:
    		PC-C711C01
    		PC-C712C04
    		ПараметрыХарактеристикиХарактеристи
    		Процессор
    		Тип процессораSITARA (ARM Cortex-A8)SITARA (ARM Cortex-A8)
    		Тактовая частота, Мгц10001000
    		Операционная системаОС Linux с поддержкой RT-patch, выполняющим
    функции реального времени    		ОС Linux с поддержкой RT-patch, выполняющим
    функции реального времени
    		Набор инструментальных средств INGRED INGRED
    		Гальваническая развязка по Ethernet++
    		Производительность
    		Время выполнения 1 логической операции, нс2525
    		Время выполнения 1 математической операции с фиксированной точкой, нс2525
    		Время выполнения 1 математической операции с плавающей точкой, нс50 50
    		Память
    		Объем оперативной памяти RAM, Мб512512
    		Объем flash-памяти, Мб512512
    		Объем энергонезависимой памяти (ЭНП), Кб20482048
    		Поддержка SD-карты памяти, Гбдо 128до 128
    		Встроенные коммуникации
    		Интерфейс Ethernet.

    		•Количество каналов, шт.25
    		• Скорость обмена данными, Мбит/с
    		10/100
    		10/100
    		Напряжение гальванического разделения (эфф. значение), В500500
    		Интерфейс RS-232
    		• Количество каналов, шт.11
    		• Скорость обмена данными, Кбит/с
    		115200
    		115200
    		Интерфейс USB 2.0
    		•Количество каналов, шт.1 HOST1 HOST
    		• Скорость обмена данными, Мбит/с
    		1212
    		Драйверы протоколов















  • Modbus TCP(Master/Клиент);
  • Modbus TCP (Slave/Сервер);
  • Modbus RTU (Master/Клиент);
  • Modbus RTU (Slave/Сервер);
  • ГОСТ Р МЭК 60870-5-104 (Master/ПУ – пункт управления);
  • ГОСТ Р МЭК 60870-5-104 (Slave/КП – контролируемый пункт);
  • ГОСТ Р МЭК 60870-5-101 (Master/ПУ – пункт управления);
  • ГОСТ Р МЭК 60870-5-101 (Slave/КП – контролируемый пункт);
  • ГОСТ Р МЭК 60870-5-103 (Master/ПУ – пункт управления);
  • ГОСТ Р МЭК 61850 (MMS Master/Клиент);
  • ГОСТ Р МЭК 61850 (GOOSE Subscriber/Получатель);
  • ГОСТ Р МЭК 61850 (GOOSE Publisher/Отправитель);
  • OPC UA;
  • SNMP (Client/Клиент);
  • SNMP (Server/Сервер);
  • SNTP/NTP;
  • Anybus;
  • HART (Master/Первичная станция);
  • Profinet IO RT Controller/Ведущее устройство;
  • Profinet IO RT Device/Ведомое устройство.
  • Modbus TCP(Master/Клиент);
  • Modbus TCP (Slave/Сервер);
  • Modbus RTU (Master/Клиент);
  • Modbus RTU (Slave/Сервер);
  • ГОСТ Р МЭК 60870-5-104 (Master/ПУ – пункт управления);
  • ГОСТ Р МЭК 60870-5-104 (Slave/КП – контролируемый пункт);
  • ГОСТ Р МЭК 60870-5-101 (Master/ПУ – пункт управления);
  • ГОСТ Р МЭК 60870-5-101 (Slave/КП – контролируемый пункт);
  • ГОСТ Р МЭК 60870-5-103 (Master/ПУ – пункт управления);
  • ГОСТ Р МЭК 61850 (MMS Master/Клиент);
  • ГОСТ Р МЭК 61850 (GOOSE Subscriber/Получатель);
  • ГОСТ Р МЭК 61850 (GOOSE Publisher/Отправитель);
  • OPC UA;
  • SNMP (Client/Клиент);
  • SNMP (Server/Сервер);
  • SNTP/NTP;
  • Anybus;
  • HART (Master/Первичная станция);
  • Profinet IO RT Controller/Ведущее устройство;
  • Profinet IO RT Device/Ведомое устройство.
    		• Поддержка модулей ввода/вывода
    		Количество поддерживаемых модулей ввода/вывода100*
    *По 10 модулей на каждый процессорный модуль,
    количество процессорных модулей - 10    		100*
    *По 10 модулей на каждый процессорный модуль,
    количество процессорных модулей - 10
    		Количество дискретных каналов ввода/выводадо 640 (модули на 16, 32 и 64 канала)до 640 (модули на 16, 32 и 64 канала)
    		Количество аналоговых каналов ввода/выводадо 240 (модули на 2, 4, 8, 16 и 24 канала)
    		до 240 (модули на 2, 4, 8, 16 и 24 канала)
    		Поддержка коммуникационных модулей
    		Количество поддерживаемых модулей
  • Интерфейс RS-232
    		• 1010
  • Интерфейс RS-422/485
    		• 1010
    		Часы реального времени
    		Отклонение за сутки, с, не более
    		±3
    		±3
    		Продолжительность хода часов после отключения питания, лет 1,5 1,5
    		Синхронизация часов реального времени, мс
  • через МЭК60870-5-104
    		• 22
  • в контроллере между модулями и ЦП
    		• 1
    		1 м
  • через Ethernet на основе NTP
    		• 0,10,1
  • через GPS/ГЛОНАСС приёмник
    		• 0,2
    		0,2
    		Режимы работы
    		Переключатель режимов работы 3-х позиционный 3-х позиционный
    		Режимы работы Основной,
    Резервный,
    Сервисный    		Основной,
    Резервный,
    Сервисный
    		Индикация
    		Индикация режимов работы
    		• Состояние системы исполнения задач пользователя
    • Выполнение задачи основного ЦП
    • Авария модуля
    • Возникновение исключительной ситуации    		• Состояние системы исполнения задач пользователя
    • Выполнение задачи основного ЦП
    • Авария модуля
    • Возникновение исключительной ситуации
    		Защитные функции
    		Защита программы пользователяУстановка прав доступа к программе пользователяУстановка прав доступа к программе пользователя
    		Защита от копированияЗащита проекта от выгрузки из контролераЗащита проекта от выгрузки из контролера
    		Защита программных блоковУстановка прав доступа к элементам проекта Установка прав доступа к элементам проекта
    		WatchDog-таймер + +
    		Электрические параметры
    		Потребляемая мощность, Вт, не более 57
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С -25...+60 -25...+60
    		Масса, кг, не более 0,7
    		0,7
    		Габаритные размеры, мм, не более 139x50x193 139x50x193
    Кабель Ethernet 10м входим в комплект поставки модулей контроллера

    Модули дискретного ввода

    СОСТАВ ПЛК ЭЛСИ-ТМК

    TD 721 32I 024DC

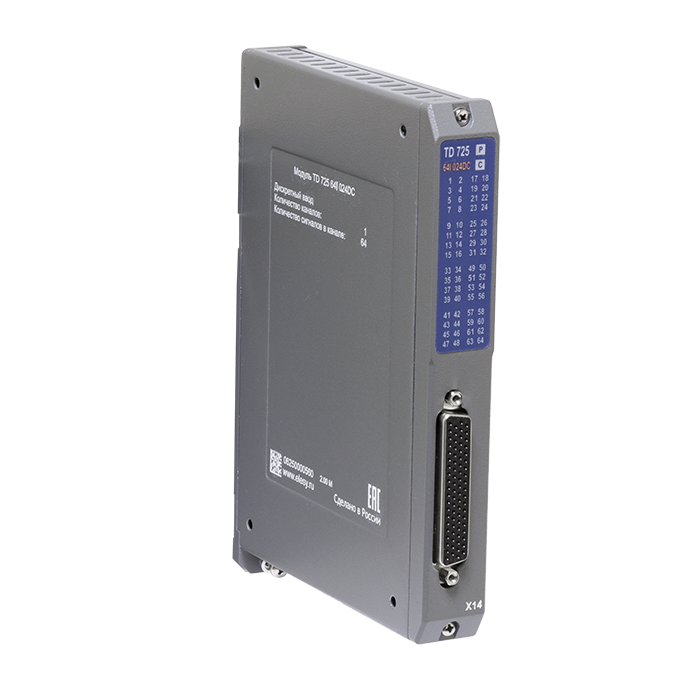

    TD 725 64I 024DC

    ОБЩИЕ СВЕДЕНИЯ

    Модули дискретного воода предназначены для преобразования входных дискретных сигналов в составе контроллера ЭЛСИ-ТМК и обеспечивают сопряжение контроллера с различными датчиками, устройствами и исполнительными механизмами.

    Модули дискретного ввода поддерживают следующие функции:

    • настройка времени фильтрации дребезга контактов от 3 мс до 3 с;
    • поканальная защита от импульсных перенапряжений на входах;
    • диагностика собственной работоспособности и состояния входов.

    Особенности:

    • «Горячая» замена модулей;
    • До 64 выходов на модуль;
    • Групповая гальваническая развязка;
    • Система диагностики состояния модуля и связи с ЦП;
    • Устойчивость к перегрузкам входных цепей.

    ТЕХНИЧЕСКИЙ ДАННЫЕ Модулей дискретного ввода
    TD 721 32I 024DC, TD 725 64I 024DC

    		МодификацияTD 721 32I 024DCTD 725 64I 024DC
    Код заказа:
    		PC-D721C02
    		PC-D715C01
    		ПараметрыХарактеристикиХарактеристики
    		Дискретные входы

    		Общее количество входов, шт.3264
    		Количество групп входов, шт.
    		2х161х64
    		Тип сигнала«Открытый коллектор», «Сухой контакт»«Открытый коллектор», «Сухой контакт»
    		Напряжение опроса датчиков2424
    		Ток опроса датчиков сигнализации, мА10; 2010
    		Сопротивление замкнутого датчика сигнализации, Ом, не более
    		500
    		500
    		Сопротивление состояния «Разомкнуто», кОм, не менее1010
    		Время опроса всех входов, мс
    		3...12
    (задается программно)
    		3...12
    (задается программно)
    		Время интегрирования входов, мс3...30003...3000
    		Гальваническое разделение цепей
    		Групповое,
    по 16 каналов на группу
    		Групповое,
    по 64 канала на группу
    		Напряжение гальванического разделения
    		• Между группами выходов 500-
    		• Между группами выходов и корпусом500500
    		Схема подключения2-х проводная2-х проводная
    		Индикация
    		Индикация режимов работы
    		• Сброс модуля
    • Инициализация
    • Рабочий режим
    • Авария модуля    		• Сброс модуля
    • Инициализация
    • Рабочий режим
    • Авария модуля
    		Индикация состояния дискретных выходовОтдельный индикатор для каждого каналаОтдельный индикатор для каждого канала
    		Электрические параметры
    		Потребляемая мощность, Вт, не более36
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С-25…+60-25…+60
    		Масса, кг, не более0,60,6
    		Габаритные размеры, мм, не более25×193×14325×193×143
    Кабели подключения сигнальных цепей 1,5 м входят в комплект поставки модулей контроллера.

    Модули дискретного вывода

    СОСТАВ ПЛК ЭЛСИ-ТМК

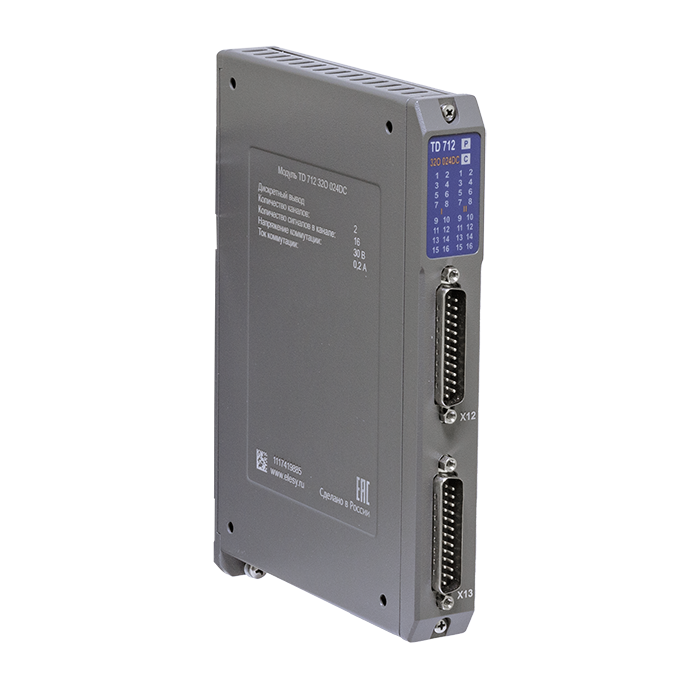

    TD 712 32O 024DC

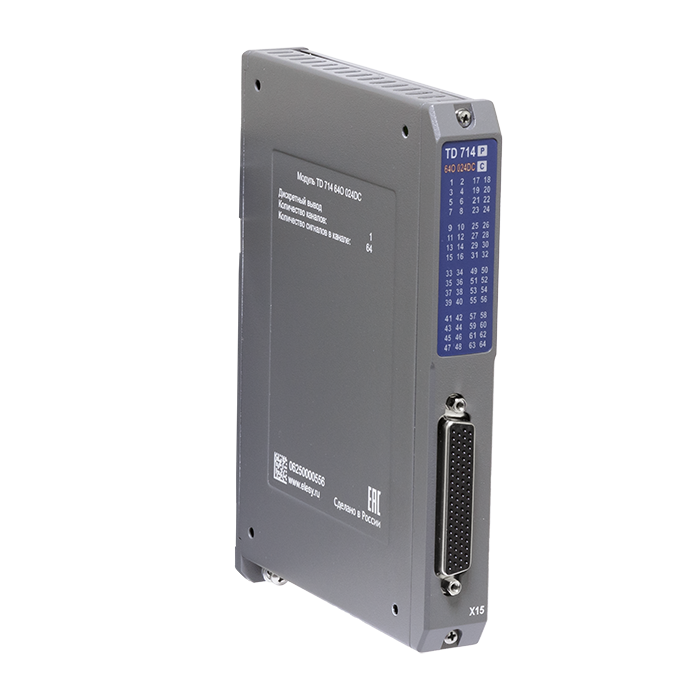

    TD 714 64O 024DC

    TD 716 16O 220AC

    TD 716 16O 220AC

    .....................................


    ОБЩИЕ СВЕДЕНИЯ

    Модули предназначены для преобразования команд контроллера в выходные дискретные сигналы.

    Модули дискретного вывода поддерживают следующие функции:

    • режим удержания состояния выходов (только для модулей TD 712 и TD714);
    • коммутация мощных нагрузок (модуль TD 716);
    • параллельное подключение выходов для резервирования, увеличения нагрузки;
    • диагностика собственной работоспособности и состояния выходов.

    Особенности:

    • «Горячая» замена модулей;
    • До 64 выходов на модуль;
    • Групповая гальваническая развязка;
    • Защита от короткого замыкания и перегрузок (кроме TD 716);
    • Система диагностики состояния модуля и связи с ЦП.

    ТЕХНИЧЕСКИЕ ДАННЫЕ Модулей дискретного вывода:
    TD 712 32O 024DC,TD 714 64O 024DC,TD 716 16O 220AC

    		МодификацияTD 716 16O 220ACTD 712 32O 024DTD 714 64O 024DC
    Код заказа:
    		PC-D716C01
    		PC-D712C01
    		PC-D714C01
    		ПараметрыХарактеристики
    		ХарактеристикиХарактеристики
    		Дискретные выходы

    		Общее количество выходов, шт.163264
    		Количество групп выходов, шт.
    		221
    		Максимально коммутируемое напряжение постоянного тока, В2203030
    		Максимально коммутируемое напряжение переменного тока, В
    		250--
    		Тип сигнала«Контакты реле»«Открытый коллектор»«Открытый коллектор»
    		Максимально коммутируемый ток, А2 (60 Вт)0,2
    		0,4
    		Параллельное соединение выходов+
    		Скорость срабатывания независимых каналов, мс40,080,08
    		Гальваническое разделение цепейГрупповое,
    8 каналов на группу    		Групповое,
    16 каналов на группу    		Групповое,
    64 канала на группу
    		Напряжение гальванического разделения
    		• Между группами выходов2000500500
    		• Между группами выходов и корпусом2000500500
    		Схема подключения2-х проводная2-х проводная2-х проводная
    		Параметры выхода
    		Защита от перенапряжения-++
    		Защита от обратной полярности-++
    		Защита от короткого замыкания-++
    		Тепловая защита-++
    		Индикация
    		Индикация режимов работы
    		• Сброс и инициализация модуля
    • Рабочий режим
    • Изменение состояния выхода
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим
    • Изменение состояния выхода
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим
    • Изменение состояния выхода
    • Авария модуля
    		Индикация состояния дискретных выходовОтдельный индикатор для каждого каналаОтдельный индикатор для каждого каналаОтдельный индикатор для каждого канала
    		Электрические параметры
    		Потребляемая мощность, Вт, не более868
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С-25…+60-25…+60-25…+60
    		Масса, кг, не более0,60,60,6
    		Габаритные размеры, мм, не более25×193×14325×193×14325×193×143
    Кабель связи 1,5 м входит в комплект поставки модулей контроллера.

    Модули аналогового ввода

    СОСТАВ ПЛК ЭЛСИ-ТМК

    TA 715 24IDC

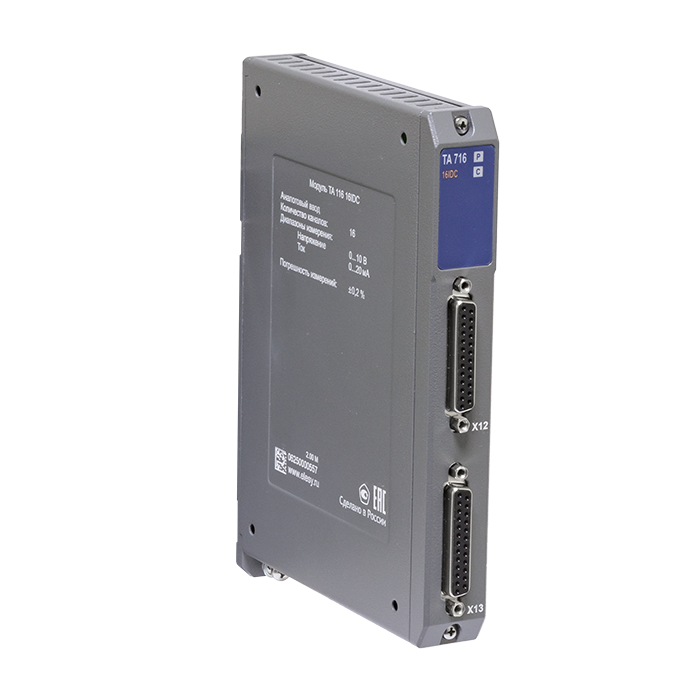

    ТА 716 16IDC


    ОБЩИЕ СВЕДЕНИЯ

    Модули аналогового ввода предназначены для измерения и обработки сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК и имеют следующие характеристики:

    • конфигурирование типа обрабатываемых сигналов;
    • проверка достоверности данных;
    • диагностика собственной работоспособности и состояния входов.

    Особенности:

    • Высокая точность измерения тока и напряжения
    • До 24 каналов на модуль
    • Индивидуальная и групповая гальваническая развязка
    • «Горячая» замена модулей
    • Самодиагностика и самокалибровка измерительных каналов
    • Контроль целостности входных цепей
    • Питание датчиков

    технические данные Модулей аналогового ввода:
    TA 715 24IDC, TA 721 2IDC, TA 721 4IDC

    		МодификацияTA 715 24IDC
    		TA 721 2IDC
    		TA 721 4IDC
    Код заказа:
    		PC-A715C01
    		PC-A721C01
    		PC-A721C02
    		ПараметрыХарактеристикиХарактеристикиХарактеристики
    		Аналоговые входы

    		Общее количество входов, шт.2424
    		Диапазон измерения напряжения постоянного тока, В  -10…+10 --
    		Диапазон измерения постоянного тока, мА:
    		 Диапазон I-5…+5 -5…+5 -5…+5
    		Диапазон II-20…+20 -10…+10 -10…+10
    		Диапазон III--20…+20 -20…+20
    		Входное сопротивление в режиме измерения напряжения постоянного тока, МОм, не менее111
    		Входное сопротивление при измерении постоянного тока, кОм:


    		Диапазон I111
    		Диапазон II
    		-0,5
    		0,5
    		Диапазон III0,25 0,25 0,25
    		Разрешение, бит
    		141414
    		Время преобразования АЦП, мс  200…3000 10 … 10.000  10 … 10.000
    		Пределы допускаемой основной приведенной погрешности измерений, %
    		±0,15
    		±0,15
    		±0,15
    		Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации,   ±0,3   ±0,3   ±0,3
    		Гальваническое разделение измерительных цепей
    		Групповое, 24 канала на группу
    		Индивидуальное
    		Индивидуальное
    		Напряжение гальванического разделения (эффективное значение), В


    		• Между входами (группами входов)-500500
    		• Между входами (группами входов) и корпусом500500500
    		Индикация
    		Индикация режимов работы
    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля
    		Электрические параметры
    		Потребляемая мощность, Вт, не более677
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С0…+60   0…+60   0…+60
    		Масса, кг, не более0,6   0,6   0,6
    		Габаритные размеры, мм, не более25×193×143   25×193×143   25×193×143
    Кабель подключения сигнальных цепей 1,5 м входит в комплект поставки модулей контроллера.
    технические данные Модулей аналогового ввода (2):
    ТА 716 8IDC, ТА 716 16IDC

    Особенности:
    • Высокая скорость преобразования сигналов
    • Групповая гальваническая развязка
    • «Горячая» замена модулей
    • Самодиагностика и самокалибровка измерительных каналов
    		МодификацияTA 716 8IDC
    		TA 716 16IDC
    Код заказа:
    		PC-A716C01
    		PC-A716C02
    		ПараметрыХарактеристикиХарактеристики
    		Аналоговые входы

    		Общее количество входов, шт.816
    		Диапазон измерения напряжения постоянного тока, В
    		0…+10
    		0…+10
    		Диапазон измерения постоянного тока, мА 0/4…20  0/4…20
    		Разрешение АЦП, бит
    		16
    		16
    		Время опроса всех измерительных каналов, мс 10  10
    		Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, Напряжения постоянного тока, %
    		±0,2
    		±0,2
    		Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, Постоянного тока, % ±0,2
    		±0,2
    		Гальваническое разделение измерительных цепей
    		Групповое, 8 каналов на группу
    		Групповое, 8 каналов на группу
    		Напряжение гальванического разделения (эффективное значение), Между группами входов, В
    		• Между группами входов-500
    		• Между группами входов и корпусом500 500
    		Индикация
    		Индикация режимов работы • Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля
    		Электрические параметры
    		Потребляемая мощность, Вт, не более 11
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С0…+60  0…+60
    		Масса, кг, не более0,6
    		0,6
    		Габаритные размеры, мм, не более25×193×14325×193×143
    Кабель подключения сигнальных цепей 1,5 м входит в комплект поставки модулей контроллера.

    Модули аналогового ввода с поддержкой протокола HART

    СОСТАВ ПЛК ЭЛСИ-ТМК

    .................................

    TA 717 81DC

    ОБЩИЕ СВЕДЕНИЯ

    Модули TA 717 4IDC и TA 717 8IDC c поддержкой HART протокола предназначены для измерения, нормализации и обработки сигналов постоянного тока в составе контроллера ЭЛСИ-ТМК.

    Модули поддерживают следующие функции:

    • Конфигурирование типа обрабатываемых сигналов
    • Настройка времени интегрирования сигналов
    • Проверка достоверности данных
    • Диагностика собственной работоспособности и состояния входов
    • Формирование и выдача в ЦП служебных кадров, аналоговых сигналов и сигналов диагностики
    • Поддержка протокола HART

    Особенности:

    • Высокая точность измерения тока
    • «Горячая» замена модулей
    • Самодиагностика и самокалибровка измерительных каналов
    • Контроль целостности входных цепей
    • Поддержка протокола HART

    технические даннные Модулей аналогового ввода с поддержкойпротокола HART: TA 717 4IDC, TA 717 8IDC

    		МодификацияTA 717 4IDC TA 717 8IDC
    Код заказа:
    		PC-A716C01
    		PC-A716C02
    		ПараметрыХарактеристики
    		Аналоговые входы

    		Общее количество входов, шт.48
    		Диапазон входного сопротивления в режиме измерения постоянного тока, не менее, Ом
    		250...270
    		250...270

    		Диапазон измерения постоянного тока, мА
    		Диапазон I -5…+5-5…+5
    		Диапазон II-10...+10-10...+10
    		Диапазон III-20...+20-20...+20
    		Диапазон IV0...+200...+20
    		Диапазон V+ 4...+20 (HART)+ 4...+ 20 (HART)
    		Диапазон VI0...+50...+5
    		Гальваническая развязка входовИндивидуальнаяИндивидуальная
    		Разрядность АЦП, бит1616
    		Выходное напряжение источника питания датчика, В23 - 2923 - 29
    		Пределы основной приведенной погрешности измерения, не более,%±0,20±0,20
    		Напряжение гальванического разделения (эфф.значение), не менее, В

    		• между входами  500500
    		• между входами и внутренней шиной ПЛК500500
    		Скорость FSK модулятора/демодулятора HART сигнала, Бод12001200
    		Время измерения по каналам, не более, мс  520  520
    		Тип интерфейсаHARTHART
    		Версия5, 6, 75, 6, 7
    		Индикация
    		Индикация режимов работы• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля
    		Индикация состояния работы входовОтдельный индикатор для каждого каналаОтдельный индикатор для каждого канала
    		Электрические параметры
    		Потребляемая мощность, не более, Вт712
    		Максимальный ток в нагрузке источника питания, не менее, мА4040
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С
    		0…+60
    		0…+60
    		Масса, кг, не более0,80,8
    		Габаритные размеры, мм, не более
    		25×193×143
    		25×193×143
    Кабели подключения сигнальных цепей 1,5 м входят в комплект поставки модулей контроллера.

    Модуль аналогового ввода-вывода

    СОСТАВ ПЛК ЭЛСИ-ТМК

    .....................................

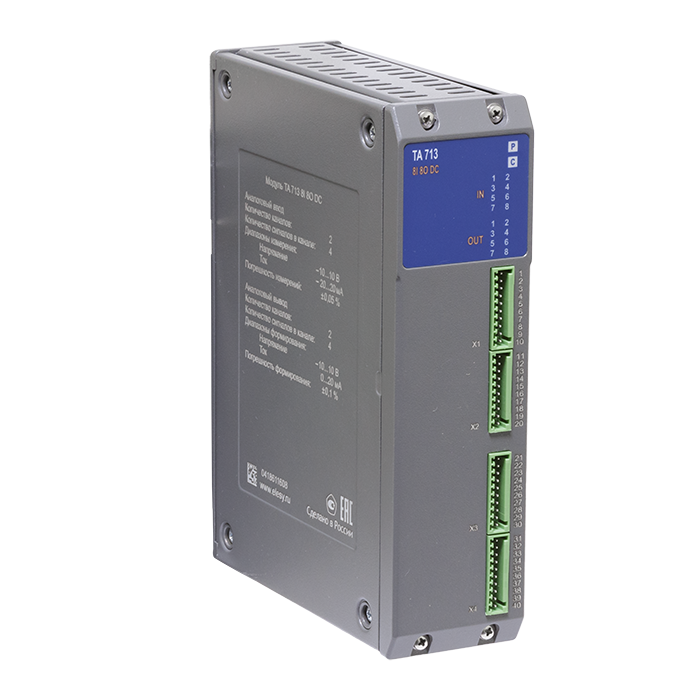

    TA 713 8I 8O DC


    ОБЩИЕ СВЕДЕНИЯ

    Модуль аналогового ввода/вывода предназначен для измерения и формирования сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.

    Модуль аналогового ввода/вывода позволяет программно создавать одноконтурные и многоконтурные системы ПИД-регулирования и поддерживает следующие функции:

    • настройка времени интегрирования сигналов;
    • проверка достоверности данных;
    • диагностика собственной работоспособности и состояния входов/выходов;
    • оценка достоверности полученных значений сигналов и работоспособности канала измерения.

    Особенности:

    • Высокопроизводительная Система на кристалле (SoC) с кэш памятью 1-го и 2-го уровня, двумя конвейерами команд, тактовой частотой 1000 Мгц
    • 512 Мб оперативной памяти
    • 2 Мб высокоскоростной (время доступа 40 нс) энергонезависимой памяти без использования батарей и ограничения количества циклов перезаписи в течении 20 лет (ферромагнитная RAM).
    • Поддержка SD-карт памяти емкостью до 128 Гб
    • Встроенные интерфейсы Ethernet
    • Работа в многозадачном режиме с обеспечением 32 уровня для системных и прикладных задач
    • Низкое энергопотребление (до 7 Вт)
    • Самопроверка и работы узлов и модулей модулей контроллера

    технические данные Модуля аналогового ввода/вывода:
    TA 713 8I 8O DC

    		МодификацияTA 713 8I 8ОDC
    Код заказа:
    		PC-A713C01
    		ПараметрыХарактеристики
    		Аналоговые входы
    		Общее количество входов, шт.8
    		Количество групп входов, шт.
    		2
    		Диапазон измерения напряжения постоянного тока, В-10…+10
    		Диапазон измерения постоянного тока, мА
    		-20…+20
    		Входное сопротивление по напряжению, МОм, не менее1
    		Входное сопротивление по току, Ом
    		200
    		Разрешение, бит16
    		Время интегрирования, мс
    		0…2000
    		Пределы допускаемой основной приведенной погрешности измерения, %±0,05
    		Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, %
    		±0,05
    		Аналоговые выходы
    		Общее количество выходов, шт.
    		8
    		Количество групп выходов, шт2
    		Диапазон формирования напряжения постоянного тока, В
    		-10…+10
    		Диапазон формирования постоянного тока, мА0…+20
    		Сопротивление нагрузки при формированиинапряжения, кОм, не менее
    		2
    		Сопротивление нагрузки при формировании тока, Ом, не более750
    		Разрешение, бит
    		16
    		Время интегрирования, мс20…2000
    		Пределы допускаемой основной приведенной погрешности формирования, %
    		±0,1
    		Пределы допускаемой приведенной погрешности формирования в рабочих условиях эксплуатации, %±0,15
    		Схема подключения датчиков
    		2-х проводная
    		Гальваническое разделение цепейГрупповое, 4 канала на группу
    		Напряжение гальванического разделения, В:

    		• между группами входов/выходов500
    		• между группами входов/выходов и корпусом, В500
    		Индикация
    		Индикация режимов работы• Сброс и инициализация модуля
    • Рабочий режим
    • Авария модуля
    • Обмен данными с ЦП
    		Индикация режимов работы входов/выходовОтдельный индикатор для каждого канала в режиме ток/напряжение
    		Электрические параметры
    		Потребляемая мощность, Вт, не более14
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С0…+60
    		Масса, кг, не более0,8
    		Габаритные размеры, мм, не более25×193×143
    Кабели подключения сигнальных цепей 1,5 м входят в комплект поставки модулей контроллера.

    Модуль аналогового вывода

    СОСТАВ ПЛК ЭЛСИ-ТМК

    ...........................

    TA 714 8O DC

    ОБЩИЕ СВЕДЕНИЯ

    Модуль аналогового вывода предназначен для формирования сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.

    Модуль аналогового вывода поддерживает следующие функции:

    • настройка времени интегрирования сигналов;
    • диагностика собственной работоспособности и состояния выходов.

    Особенности:

    • Короткое время преобразования;
    • Разрешение 16 бит;
    • «Горячая замена» модуля;
    • Групповая гальваническая развязка.

    технические данные Модуля аналогового вывода:
    TA 714 8O DC

    		МодификацияTA 714 8O DC
    Код заказа:
    		PC-A714C01
    		ПараметрыХарактеристики
    		Аналоговые входы
    		Общее количество выходов, шт.
    		8
    		Количество групп выходов, шт.
    		2
    		Диапазон формирования напряжения постоянного тока, В-10…+10
    		Диапазон формирования постоянного тока, мА
    		0…+20
    		Сопротивление нагрузки при формировании напряжения, МОм, не менее2
    		Сопротивление нагрузки при формировании тока, Ом
    		750
    		Разрешение, бит16
    		Время интегрирования, мс
    		20…2000
    		Пределы допускаемой приведенной погрешности формирования постоянного тока, %±0,2
    		Пределы допускаемой приведенной погрешности формирования напряжения постоянного тока, %
    		±0,3
    		Схема подключения датчиков2-х проводная
    		Гальваническое разделение цепей
    		Групповое, 4 канала на группу
    		Напряжение гальванического разделения, В
    		• между группами входов500
    		• между группами выходов и корпусом500
    		Индикация
    		Индикация режимов работы
  • Сброс и инициализация модуля
  • Рабочий режим
  • Авария модуля
  • Обмен данными с ЦП
    		• Электрические параметры
    		Потребляемая мощность, Вт, не более9
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С0…+60
    		Масса, кг, не более0,6
    		Габаритные размеры, мм, не более25×193×143
    Кабели подключения сигнальных цепей 1,5 м входят в комплект поставки модулей контроллера.

    Модули счетных входов

    СОСТАВ ПЛК ЭЛСИ-ТМК

    .........................

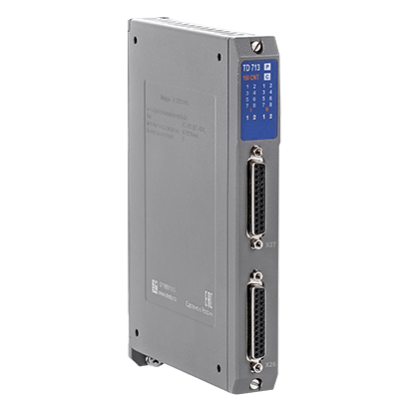

    TD 713 16I CNT

    ОБЩИЕ СВЕДЕНИЯ

    Модули счетных входов предназначены для подсчета импульсов, поступающих от датчиков.

    Модули поддерживают следующие режимы работы:

    • измерение частоты следования импульсов по каждому каналу;
    • измерение количества импульсов за заданный период;
    • измерение периода следования импульсов;
    • накопительный счет импульсов с сохранением накопленного значения в энергонезависимой памяти.

    Особенности:

    • 8 или 16 счетчиков на модуль;
    • Максимальная частота счетчика до 10 кГц;
    • Энергонезависимая память;
    • Универсальные входы;
    • Встроенные дискретные выходы;
    • Встроенный источник питания 12 В.

    технические данные Модулей счетных входов:
    TD 713 8I CNT, TD 713 16I CNT

    		МодификацияTD 713 8I CNTTD 713 16I CNT
    Код заказа:
    		PC-D713C01
    		PC-D713C02
    		ПараметрыХарактеристикиХарактеристики
    		Дискретные входы
    		Общее количество входов, шт.816
    		Типы поддерживаемых датчиков/входов
    		«Сухой контакт», бесконтактные, n-p-n, p-n-p
    		«Сухой контакт», бесконтактные, n-p-n, p-n-p
    		Максимальная частота на входе счетчика, кГц105
    		Разрядность счетчика, бит
    		6464
    		Минимальная длительность импульса, мкс50100
    		Напряжение логической единицы для датчиков типа n-p-n, В
    		+10…+30
    		+10…+30
    		Напряжение логической единицы для датчиков типа p-n-p, В-30…-10-30…-10
    		Напряжение логического нуля, В
    		-5…+5
    		-5…+5
    		Встроенный источник 12 В для питания входов, шт12
    		Дискретные выходы


    		Общее количество выходов типа «Открытый коллектор» , шт.24
    		• Максимально коммутируемое напряжение постоянного тока, В
    		3030
    		• Максимально коммутируемый ток, А0,3
    		0,3
    		Гальваническое разделение цепей
    		Групповое, 8 счетчиков на группу,
    2 выхода на группу,
    1 источник питания на группу
    		Групповое, 8 счетчиков на группу,
    2 выхода на группу,
    1 источник питания на группу
    		Напряжение гальванического разделения, между группами входов и выходов, В10001000
    		Напряжение гальванического разделения, между группами входов/выходов и источником питания, В
    		10001000
    		Напряжение гальванического разделения, между группами входов/выходов/источников питания и корпусом, В10001000
    		Индикация
    		Индикация режимов работы
  • Сброс и инициализация модуля
  • Рабочий режим
  • Авария модуля
  • Сброс и инициализация модуля
  • Рабочий режим
  • Авария модуля
    		• Индикация состояния дискретных выходов
    		Отдельный индикатор для каждого выхода
    		Отдельный индикатор для каждого выхода
    		Электрические параметры
    		Потребляемая мощность, Вт, не более
    		77
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С
    		-25…+60
    		-25…+60
    		Масса, кг, не более0,60,6
    		Габаритные размеры, мм, не более
    		25×193×143
    		25×193×143
    Кабели подключения сигнальных цепей 1,5 м входят в комплект поставки модулей контроллера.

    Модули для измерения сигналов термопар и термосопротивлений

    СОСТАВ ПЛК ЭЛСИ-ТМК

    ......................................

    TA 712 16IDC


    ОБЩИЕ СВЕДЕНИЯ

    Модули измерения сигналов термопар и термосопротивлений предназначены для измерения, нормализации и обработки сигналов от датчиков температуры, а так же сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.

    Модули измерения сигналов термопар и термосопротивлений поддерживают следующие функции:

    • конфигурирование типа обрабатываемых сигналов;
    • настройка времени интегрирования сигналов;
    • проверка достоверности данных;
    • диагностика собственной работоспособности и состояния входов.

    Особенности:

    • Универсальные измерительные каналы
    • Высокая точность измерения
    • Групповая гальваническая развязка.
    • «Горячая» замена модулей
    • Самодиагностика и самокалибровка измерительных каналов

    технические данные Модуля измерения сигналов термопар и термосопротивлений: TA 712 8IDC,TA 712 16IDC

    		МодификацияTА 712 8IDC
    		TА 712 16IDC
    Код заказа:
    		PC-А712C01
    		PC-А712C02
    		ПараметрыХарактеристикиХарактеристики
    		Аналоговые входы
    		Общее количество входов, шт.816
    		Количество групп входов, шт.12
    		Типы поддерживаемых термопар
    		ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R)
    		ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R)
    		Типы поддерживаемых термосопротивлений50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H
    		Диапазон измерения напряжения постоянного тока, В0…100…10
    		Диапазон измерения постоянного тока, мА0/4…200/4…20
    		Разрешение АЦП, бит1616
    		Время опроса всех измерительных каналов, мс100100
    		Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, напряжения постоянного тока, %
    		±0,2
    		±0,2
    		Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, между группами входов и корпусом, %±0,2±0,2
    		Гальваническое разделение измерительных цепейГрупповое, 8 каналов на группуГрупповое, 8 каналов на группу
    		Напряжение гальванического разделения (эффективное значение), В
    		• между группами входов--
    		• между группами входов и корпусом500500
    		Индикация
    		Индикация режимов работы

    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля    		• Сброс и инициализация модуля
    • Рабочий режим (измерение)
    • Авария модуля
    		Электрические параметры
    		Потребляемая мощность, Вт, не более
    		77
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С
    		0…+60
    		0…+60
    		Масса, кг, не более0,50,5
    		Габаритные размеры, мм, не более
    		25×193×143
    		25×193×143
    Кабели подключения сигнальных цепей 1,5 м входят в комплект поставки модулей контроллера.

    Коммуникационные модули

    СОСТАВ ПЛК ЭЛСИ-ТМК

    ...................................

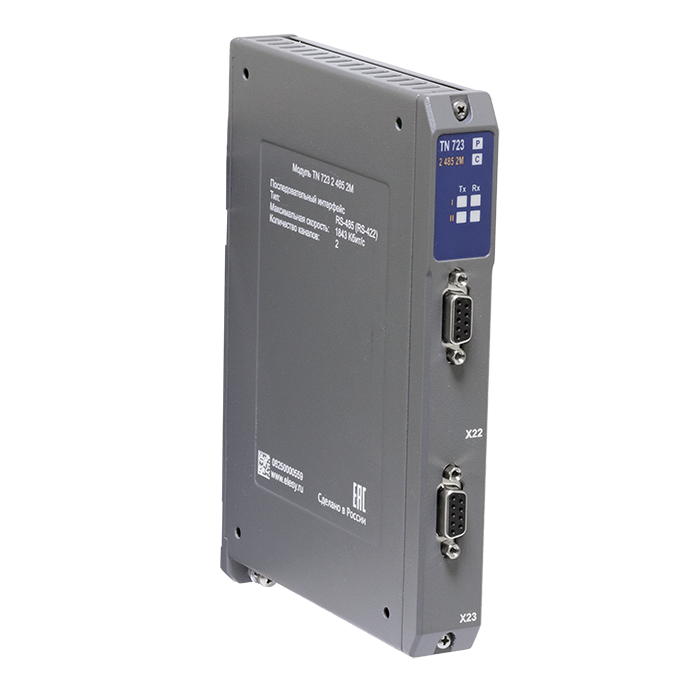

    TN 723 2 485 2M

    ОБЩИЕ СВЕДЕНИЯ

    Предназначены для обмена данными с оборудованием автоматизации верхнего уровня, контроллерами внутри сети и другим технологическим оборудованием.

    Особенности:

    • «Горячая» замена модулей;
    • Поддержка стандартных открытых промышленных протоколов;
    • Возможность резервирования каналов связи;
    • Согласование интерфейсов связи и Высокоскоростная передача данных.

    технические данные Коммуникационных модулей:
    TN 723 485 2M, TN 723 2 485 2M

    		МодификацияTN 723 485 2MTN 723 2485 2M
    Код заказа:
    		PC-N723C03
    		PC-N723C04
    		ПараметрыХарактеристики
    		Количество каналов, шт.
    		1
    		2
    		ИнтерфейсRS-485/RS-422RS-485/RS-422
    		Протокол обмена (бит/сек)



    		Modbus RTU Master (1200-921600);
    Modbus RTU Slave (1200-921600);
    AnyBus [ANY, iec101s, iec103m] (600-460800)




    		Modbus RTU Master (1200-921600);
    Modbus RTU Slave (1200-921600);
    AnyBus [ANY, iec101s, iec103m] (600-460800)
    ModBus RTU Master [1канал]+СЭТ, ПСЧ [2 канала] (1200-921600)
    		Напряжение гальванического разделения, между цепями интерфейсов, В500500
    		Напряжение гальванического разделения, между цепями интерфейсов и корпусом, В
    		500500
    		Напряжение гальванического разделения, между цепями интерфейсов и внутренней шиной, В500500
    		Драйверы протоколов для
    коммуникационных модулей:


  • Драйвер Modbus RTU Master
    		• ++
  • Драйвер Modbus RTU Slave
    		• ++
  • Драйвер AnyBus
    		• ++
  • Драйвер поддержки счетчиков СЭТ, ПСЧ
    		• +-
  • Драйвер поддержки счетчиков СЭТ, ПСЧ + ModBus Master (2 канала)
    		• -+
    		Индикация
    		Индикация режимов работы
    		Сброс модуля
    Инициализация
    Рабочий режим
    Авария модуля    		Сброс модуля
    Инициализация
    Рабочий режим
    Авария модуля
    		Индикация состояния дискретных выходов
    		Отдельный индикатор для каждого канала в режиме работа/авария
    		Отдельный индикатор для каждого канала в режиме работа/авария
    		Электрические параметры
    		Потребляемая мощность, Вт, не более
    		55
    		Эксплуатационные и конструктивные параметры
    		Диапазон рабочих температур, °С
    		-25…+60
    		-25…+60
    		Масса, кг, не более0,60,6
    		Габаритные размеры, мм, не более
    		25×193×143
    		25×193×143
    Кабели подключения цепей связи 1,5 м входят в комплект поставки модулей контроллера.

    Коммутационные панели

    СОСТАВ ПЛК ЭЛСИ-ТМК

    ТК 711 6, ТК 711 10, ТК 721 6 F

    ОБЩИЕ СВЕДЕНИЯ

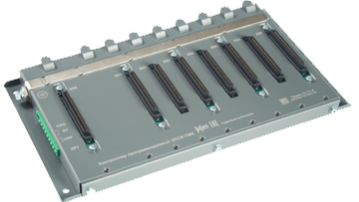

    Коммутационная панель предназначена для объединения модулей и монтажа контроллера на месте его установки. Коммутационные панели позволяют установить до 10 функциональных модулей с возможностью подключения 2 источников питания.

    Особенности:

    • Простота и надежность установки модулей;
    • Возможность резервирования источника питания;
    • Произвольный порядок размещения модулей ввода/вывода и коммуникационных модулей.

    Технические данные Коммутационных панелей:
    ТК 711 6, ТК 711 10, ТК 721 6 F


    		МодификацияТК 711 6
    		ТК 711 10
    		ТК 721 6F
    Код заказа:
    		PC-C711C01
    		PC-C712C04PC-K711С04
    		ПараметрыХарактеристики
    		ХарактеристикиХарактеристики
    		Конструктивные параметры
    		Число модулей ввода/вывода, шт.
    		6
    		10
    		6
    		Слот для резервного источника питания
    		--+
    		Масса, кг, не более
     система    		1,1
    		1,4
    		1,1
    		Габаритные размеры, мм, не более
    		288,2х160,0х25,3
    		388,2х160,0х25,3
    		316,2х160,6х26,4
    Cookie-файлы
    Настройка cookie-файлов
    Детальная информация о целях обработки данных и поставщиках, которые мы используем на наших сайтах
    Аналитические Cookie-файлы Отключить все
    Технические Cookie-файлы
    Другие Cookie-файлы
    Мы используем файлы Cookie для улучшения работы, персонализации и повышения удобства пользования нашим сайтом. Продолжая посещать сайт, вы соглашаетесь на использование нами файлов Cookie. Подробнее о нашей политике в отношении Cookie.
    Понятно Подробнее
    Cookies
